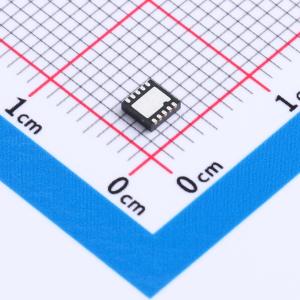

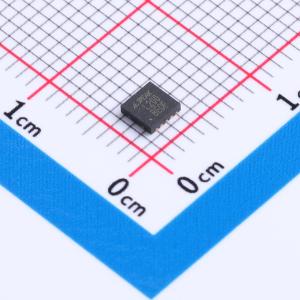

温馨提醒：图片仅供参考，商品以实物为准
TPL51200-DF8R-S
3A 灌电流和拉电流 DDR 终端调节器
- 描述
- 随着PC和服务器中主处理器的发展，主板上需要越来越多的源双倍数据速率（DDR）存储器，输入电压越来越低，空间限制越来越高。专为空间限制较大的DDR应用而设计，实现了快速负载瞬态响应，仅需最小20μF的输出电容。支持远程感应功能和DDR VTT总线端接的所有电源要求。此外，还提供一个用于VTT调节指示的开漏PG信号和一个可用于DDR应用中对VTT放电的EN信号。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL51200-DF8R-S
- 商品编号
- C38760641
- 商品封装
- DFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 工作电压 | 5.5V | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 软启动；PG脚；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出通道数 | 1 |
商品概述
随着个人电脑和服务器中主处理器的发展，主板上需要越来越多的源双数据速率（DDR）存储器，其输入电压越来越低，空间限制越来越高。 TPL51200系列器件是3A灌电流和拉电流DDR端接稳压器，专为空间受限的DDR应用而设计。TPL51200系列器件实现了快速负载瞬态响应，仅需最小20 μF的输出电容。 TPL51200系列器件支持远程感应功能以及DDR VTT总线端接的所有电源要求。此外，TPL51200系列器件提供用于VTT调节指示的漏极开路PG信号，以及可用于DDR应用中对VTT放电的EN信号。 TPL51200系列器件采用带散热焊盘的高效散热10引脚3×3 DFN封装，支持-40℃至+125℃的工作温度范围。
商品特性
- 输入电压（VIN）：支持2.5V、3.3V和5V电源轨
- LDO输入电压（VLDOIN）范围：1.1V至3.5V
- 可通过REFIN直接或通过外部电阻分压器实现灵活的输入电压跟踪
- 具备3A灌电流和拉电流能力，适用于DDR端接
- 集成功率MOSFET
- 输出远程感应
- 快速负载瞬态响应
- 漏极开路电源正常信号，用于监控输出调节
- 内置软启动和欠压锁定、限流和热关断保护
- 支持DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4 VTT应用
- 工作温度范围：-40℃至+125℃
- 采用3×3 DFN - 10小封装，无铅且符合RoHS标准
应用领域
- DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4的存储器VTT稳压器
- 笔记本电脑、台式机和工作站
- 服务器、网络设备和数据中心
- 电信和基站
