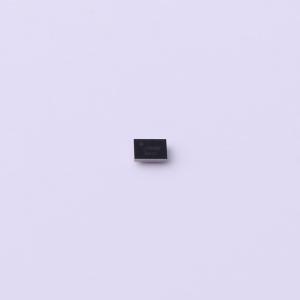

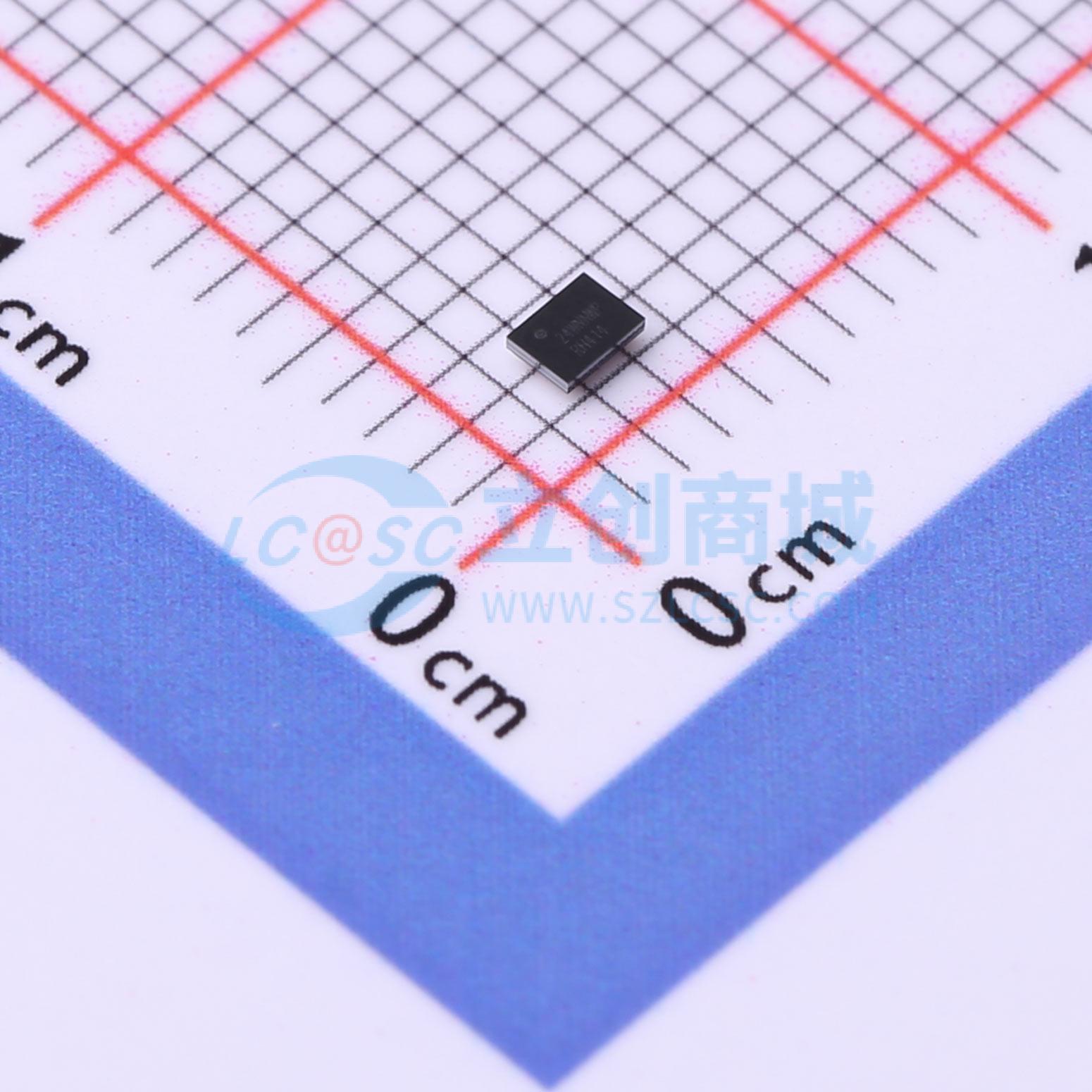

TPD1S414YZR

TPD1S414器件是用于USB连接器VBUS线路保护的单芯片解决方案。双向nFET开关可确保在充电和主机模式下电流安全流动，同时保护内部系统电路免受VBUS_CON引脚处任何过压情况的影响。在VBUS_CON引脚上，该器件可处理高达30 V的过压保护。EN引脚置低后，TPD1S414会通过软启动延迟20 ms后再开启nFET。ACK引脚表示FET已完全开启。 TPD1S414的典型应用接口是USB连接器中的VBUS线路。TPD1S414的典型终端设备包括手机、平板电脑、可穿戴设备和电子销售点（EPOS）。TPD1S414还可应用于任何使用5 V电源轨接口的系统。

• VBUS_CON处高达30 V DC的过压保护
• 低导通电阻（RON）nFET开关，支持主机和充电模式
• 内部15 ms启动延迟
• 内部30 ms软启动延迟，以最小化USB浪涌电流
• VBUS线路的瞬态保护：IEC 61000 - 4 - 2接触放电±15 kV、IEC 61000 - 4 - 2空气间隙放电±15 kV、IEC 61000 - 4 - 5开路电压100 V
• 集成输入使能和状态输出信号
• 热关断（TSD）功能

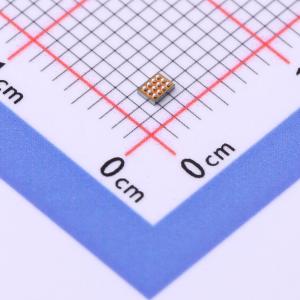

• 节省空间的DSBGA封装：1.4 mm × 1.89 mm

• 手机
• 平板电脑
• 可穿戴设备
• 电子销售点（EPOS）
• 接口：USB 2.0、USB 3.0、USB Type C
