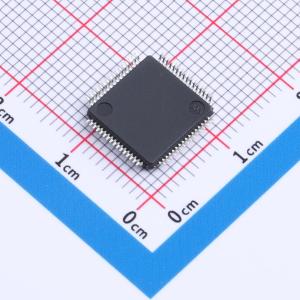

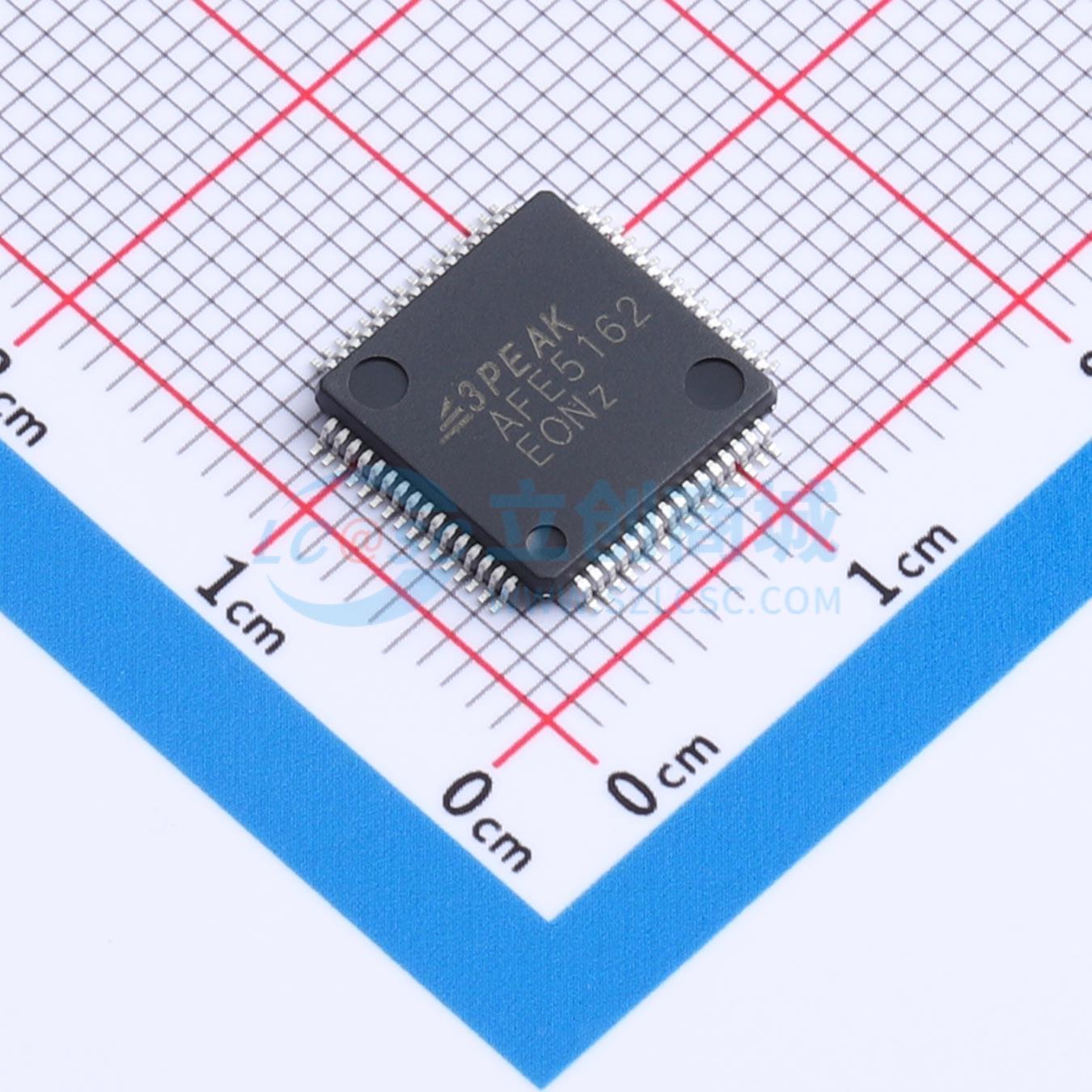

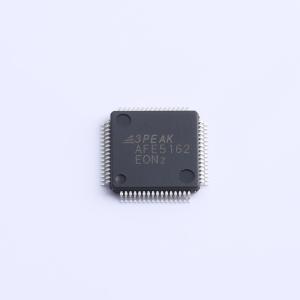

温馨提醒：图片仅供参考，商品以实物为准
TPAFE5162SI08-QP7R
TPAFE5162SI08-QP7R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款16位、8通道同时采样的逐次逼近（SAR）模数转换器（ADC）。每个通道都有一个完整的模拟前端，以及一个每通道以200 kSPS运行的ADC。模拟前端具有输入钳位、具有1 MΩ高输入阻抗的可编程增益放大器（PGA）、低通滤波器和ADC输入驱动器。该器件具有一个带缓冲器的内部精密基准源，用于驱动ADC。数字接口支持串行、并行和并行字节通信，可与各种主控制器配合使用。可以在单5 V电源下接受±10 V或±5 V的真双极性输入。高输入阻抗允许直接连接到变压器或其他传感器，而无需外部驱动电路。零延迟转换和高性能也使该器件适用于工业自动化和控制应用。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPAFE5162SI08-QP7R
- 商品编号
- C38606836
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 1.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 200kHz | |
| 通道数 | 8 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 串口；并口；SPI | |
| 积分非线性 | 0.7LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 89.7dB | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| ADC架构 | SAR | |
| 功能特性 | 双极性输入；同步采样；内置数字滤波器 |
商品概述
TPAFE5162 是一款 16 位、8 通道同步采样的逐次逼近型模数转换器。每个通道均包含一个完整的模拟前端，以及一个以每通道 200 kSPS 速率运行的 ADC。该模拟前端具有输入钳位保护、输入阻抗高达 1 MΩ 的可编程增益放大器、低通滤波器和 ADC 输入驱动器。该器件内置一个带缓冲器的精密基准电压源，用于驱动 ADC。其数字接口支持串行、并行和并行字节通信，可与各种主控制器配合使用。TPAFE5162 可在单 5V 电源供电下接受 ±10V 或 ±5V 的真双极性输入信号。此外，其高输入阻抗允许直接连接变压器或其他传感器，无需外部驱动电路。其零延迟转换和高性能也使其适用于工业自动化和控制应用。
商品特性
- 8 个同步采样输入通道
- 单路 5V 模拟电源供电，VDRIVE 电压范围为 1.71V 至 5V
- 16 位 ADC，所有通道采样率均为 200 kSPS
- 双极性输入范围：±10V，±5V
- 模拟输入钳位保护
- 1 MΩ 模拟输入阻抗
- 片内基准电压源和缓冲器
- 片内过采样数字滤波器
- SPI 兼容接口
- 工作温度范围：-40°C ~ 125°C
- 封装：LQFP10X10-64
应用领域
- 电力线监控
- 电力线保护继电器
- 电机控制
- 数据采集系统
- 工业自动化与控制
