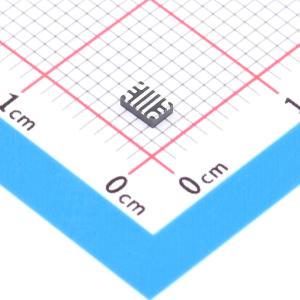

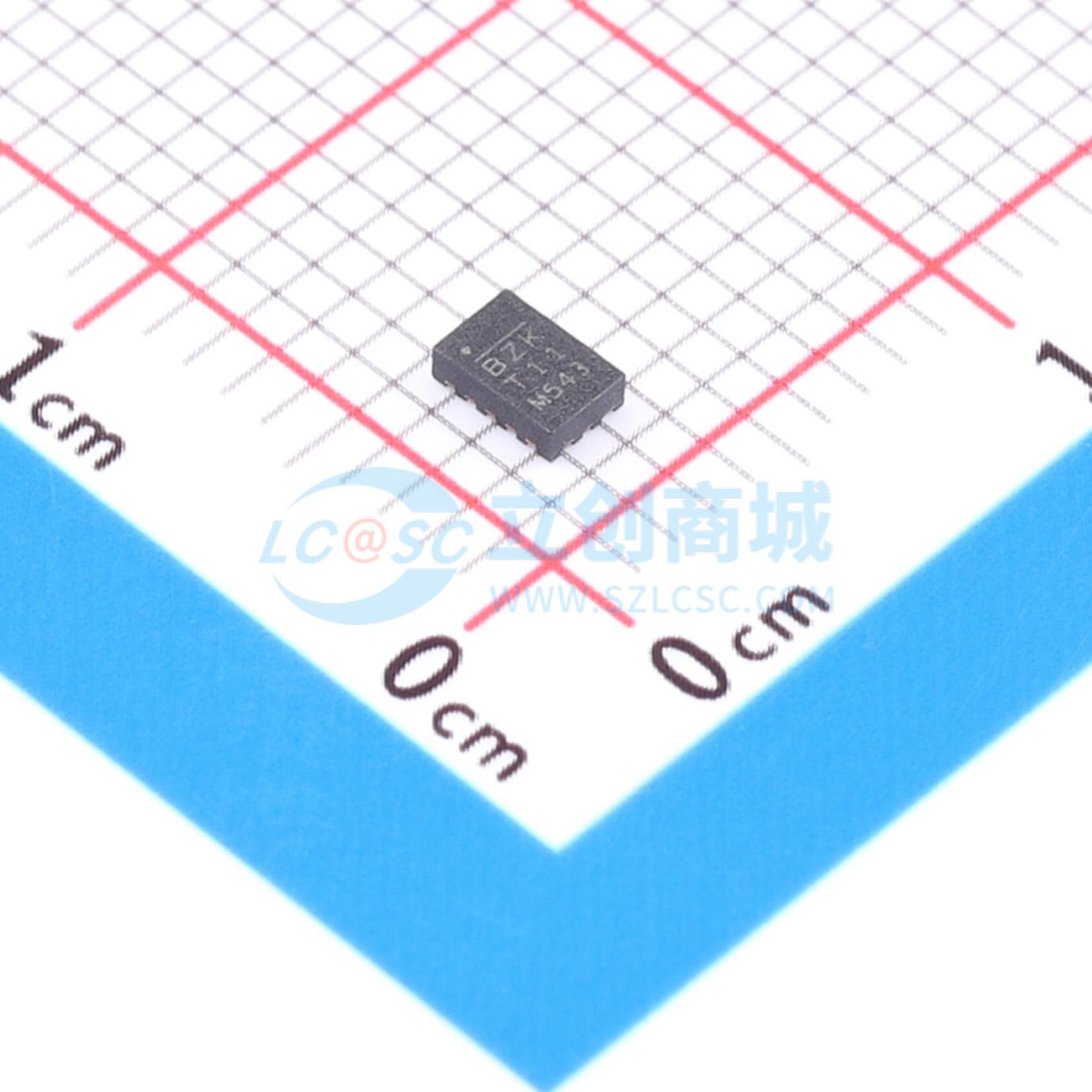

温馨提醒：图片仅供参考，商品以实物为准
MPQ2241GDE-AEC1-Z
MPQ2241GDE-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2241GDE-AEC1-Z
- 商品编号
- C38603931
- 商品封装
- QFN-9(2x3)
- 包装方式
- 编带
- 商品毛重
- 14.27克(g)
商品参数
参数完善中
商品概述
MPQ2241是一款频率可配置（300kHz至2.2MHz）的同步降压转换器。它采用峰值电流控制，可实现出色的瞬态响应和效率，最大可提供1A连续输出电流（IOUT）。MPQ2241的输入电压（VIN）工作范围为2.7V至6V，可输出低至0.606V的输出电压（VOUT）。非常适合广泛的应用场景，包括汽车信息娱乐系统、仪表组、车载远程信息处理以及便携式仪器。 MPQ2241集成了35mΩ的高侧MOSFET（HS-FET）和25mΩ同步整流器，无需外部肖特基二极管即可实现高效率。 MPQ2241轻载时可配置为高级异步调制（AAM）模式或强制连续导通模式（FCCM）。AAM模式通过降低轻载下的开关损耗来实现高效率，而FCCM具有可控频率和更低的输出纹波。 MPQ2241提供标准功能，包括软启动（SS）、使能（EN）控制和电源良好（PG）指示。此外，MPQ2241还带有带谷值电流检测的过流保护（OCP）以避免电流失控，还有短路保护（SCP）、可靠的过压保护（OVP）和自恢复热保护。 凭借内部补偿，MPQ2241仅需少量易于采购的标准外部元件。它采用QFN-9 (2mmx3mm)封装，符合AEC-Q100认证。
商品特性
- 散热性能出色
- 低阻MPS BCD FET技术
- 减少电路板尺寸和物料清单
- 集成补偿网络
- 采用小型QFN-9 (2mmx3mm)封装
- 其他特性
- 输出电压(VOUT)可调范围低至0.606V
- 高效率同步模式控制
- 频率可配置，最高可达2.2MHz
- 关断模式下低电流
- 支持100%占空比工作
- 可选高级异步调制(AAM)模式或强制连续导通模式(FCCM)
- 外部软启动(SS)
- 远程使能(EN)控制
- 电源良好(PG)指示
- 逐周期过流保护(OCP)
- 短路保护(SCP)
- VIN欠压锁定(UVLO)
- VOUT过压保护(OVP)
- 热关断
- 可提供可润湿侧翼封装
- 符合AEC-Q100 Grade 1等级
应用领域
- 汽车信息娱乐系统
- 汽车仪表组
- 车载远程信息处理
- 便携式仪器
- 工业设备
- 电池供电设备
