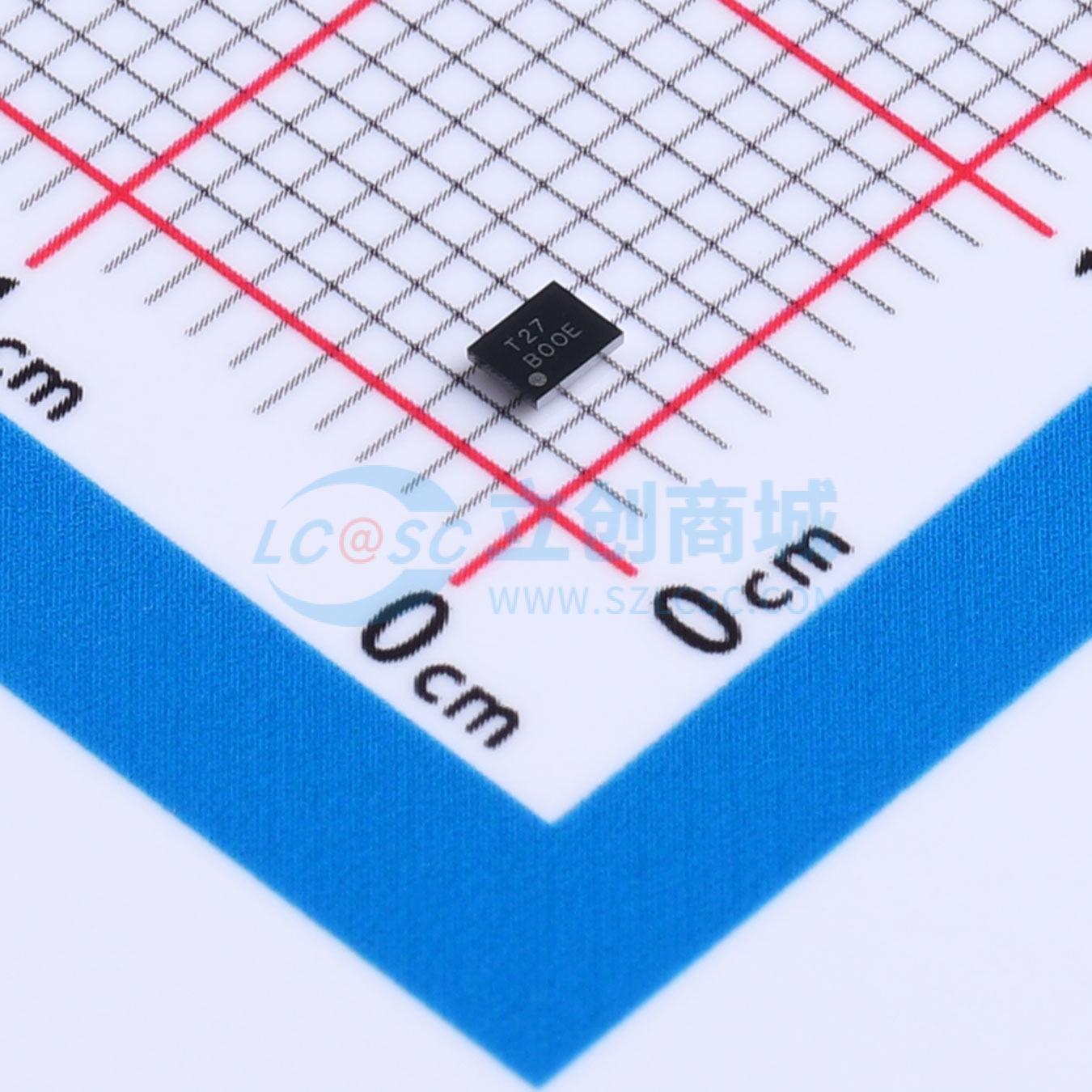

温馨提醒：图片仅供参考，商品以实物为准

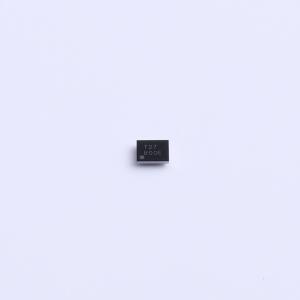

TPT24857-WS8R-S
TPT24857-WS8R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT24857-WS8R-S
- 商品编号
- C38604034
- 商品封装
- WLCSP-20
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.1V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(VCCB) | - | |
| 元件数 | - | |
| 每个电路通道数 | - | |
| 输出类型 | 推挽式 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；集成上拉电阻 |
商品概述
TPT24857 是一款符合 SD 3.0 规范的存储卡电压电平转换器，具有双向控制功能。它设计用于在卡侧 1.8 V ~ 3.0 V 与主机侧 1.2 V ~ 1.8 V 之间进行电压转换。该器件支持高速模式下的 SD 3.0 SDR104，并向下兼容 SDR50、DDR50、SDR25、SDR12 及 SD 2.0（50 MHz 和 25 MHz）模式。TPT24857 集成了一个电压调节器，可为卡侧输入/输出接口供电，支持 100 mA 峰值电流并具备自动使能功能。该器件还集成了电磁干扰滤波器，并提供稳健的静电放电保护：10 kV IEC 接触式静电放电。TPT24857 采用 WLCSP20 封装，间距为 0.4 mm，工作温度范围为 -40°C ~ +85°C。
商品特性
- 符合 SD 3.0 规范，支持 SDR104 模式的电压转换
- 支持高达 208 MHz 的高速时钟
- 支持 1.2 V ~ 1.8 V 的主机侧接口电压
- 100 mA 峰值电流调节器，为卡侧输入/输出接口供电
- 采用推挽输出级，实现低功耗
- 通过 VSD 实现自动使能和禁用
- 集成上拉和下拉电阻，无需外部电阻
- 集成电磁干扰滤波器，抑制数字输入/输出的高次谐波
- 封装：WLCSP20；间距 0.4 mm
- 卡侧提供静电放电保护
- 8 kV IEC61000-4-2 接触放电模式
- 15 kV IEC61000-4-2 空气放电模式
应用领域
- 智能手机
- 移动手持设备与数码相机
- 平板电脑/笔记本电脑
- SD、MMC 或 MicroSD 读卡器
