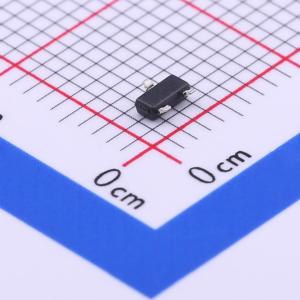

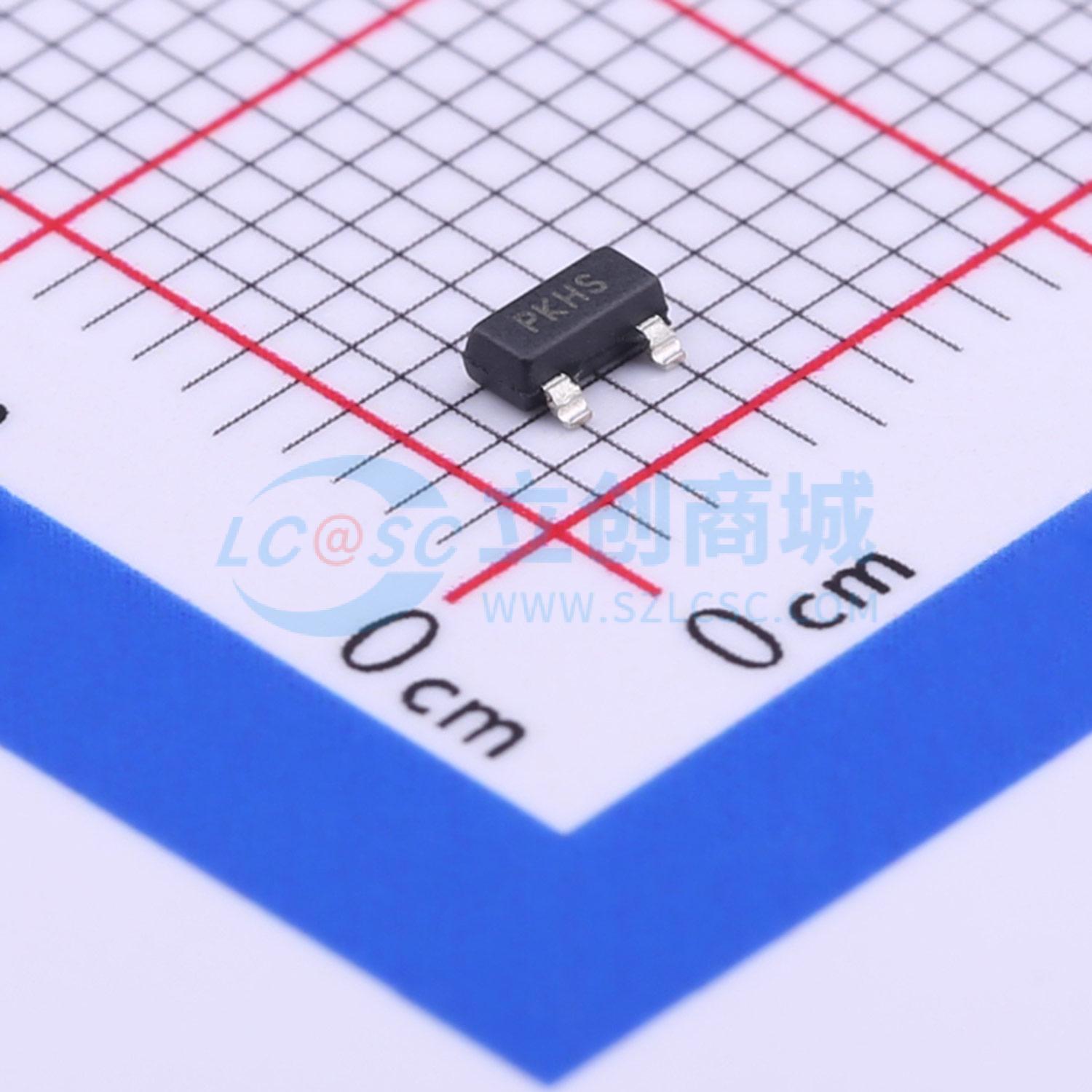

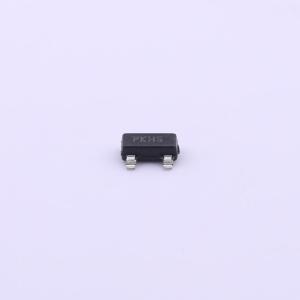

MCP130T-300I/TT

带漏极开路输出的微控制器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种电压监控设备，可使微控制器保持复位状态，直到系统电压达到适当水平并稳定。还可在电源电压降至安全工作水平以下时，防止出现欠压情况。有七种不同的跳变电压可供选择，且均具有开漏输出。MCP130有一个内部5 kΩ上拉电阻，两者都有低电平有效复位引脚。只要VDD引脚上的电压低于跳变点电压，就会发出复位信号。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP130T-300I/TT
商品编号: C410526
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

MCP120/130是一款电压监控器件，旨在使微控制器保持复位状态，直至系统电压达到合适水平并稳定。当电源电压降至安全工作水平以下时，它还能防止欠压情况。这两款器件均提供七种不同的跳变电压供选择，且都具备开漏输出。MCP130内置一个5 kΩ上拉电阻。两款器件的RESET引脚均为低电平有效。只要VDD引脚上的电压低于跳变点电压，MCP120/130就会置位RESET信号。

商品特性

在电源电压达到稳定工作水平之前，使微控制器保持复位状态
在掉电期间复位微控制器
对3V、3.3V和5V系统进行精确监控
提供7个电压跳变点
RESET引脚低电平有效
开漏输出
MCP130内置上拉电阻（5 kΩ）
典型情况下，保持RESET信号350 ms
RESET至VCC = 1.0V
在整个温度范围内，5V系统的精度为±125 mV，3V系统的精度为±75 mV
典型工作电流为45 μA
温度范围：- 工业级（I）：-40°C至+85°C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	3.075V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	350ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	45uA
