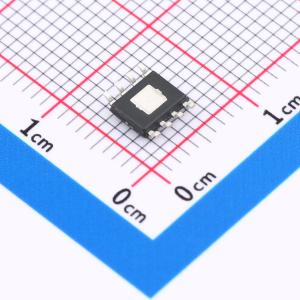

LR1801G-33-SH2-R

输入6V 输出3.3V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UTC LR1801/LR1801AD 作为快速超低压差线性稳压器，可在 +1.5V 至 +6V 的输入电源下工作。它具备多种输出电压范围可供选择。快速响应特性使 UTC LR1801/LR1801AD 适用于低电压微处理器应用
品牌名称: UTC(友顺)
商品型号: LR1801G-33-SH2-R
商品编号: C410479
商品封装: HSOP-8
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

UTC LR1801/LR1801AD 作为快速超低压差线性稳压器，可在 +1.5V 至 +6V 的输入电源下工作。提供多种输出电压范围选项。快速响应特性使 UTC LR1801/LR1801AD 适用于低压微处理器应用。低静态电流工作和低压差特性得益于 CMOS 工艺。 UTC LR1801/LR1801AD 具有低压差电压。接地引脚电流典型值为 60uA。输出电压精度：提供多种输出电压选项，室温下输出电压范围为 1.2V 至 5.0V，保证精度为 ±1.5%，在输入电压和负载变化时精度为 ±3.0%。 UTC LR1801-xx 的输出电压类型为芯片内固定型，而 UTC LR1801AD 的输出电压类型为可调型。

商品特性

低压差电压
保证输出直流电流为 1A
输出电压精度 ±1.5%
过温保护和过流保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	60dB@(1kHz)

	属性	参数值
	压差	230mV@(1000mA)
	静态电流(Iq)	60uA
	特性	过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
