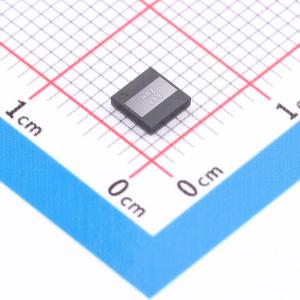

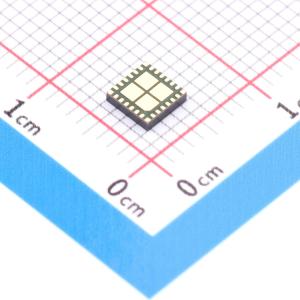

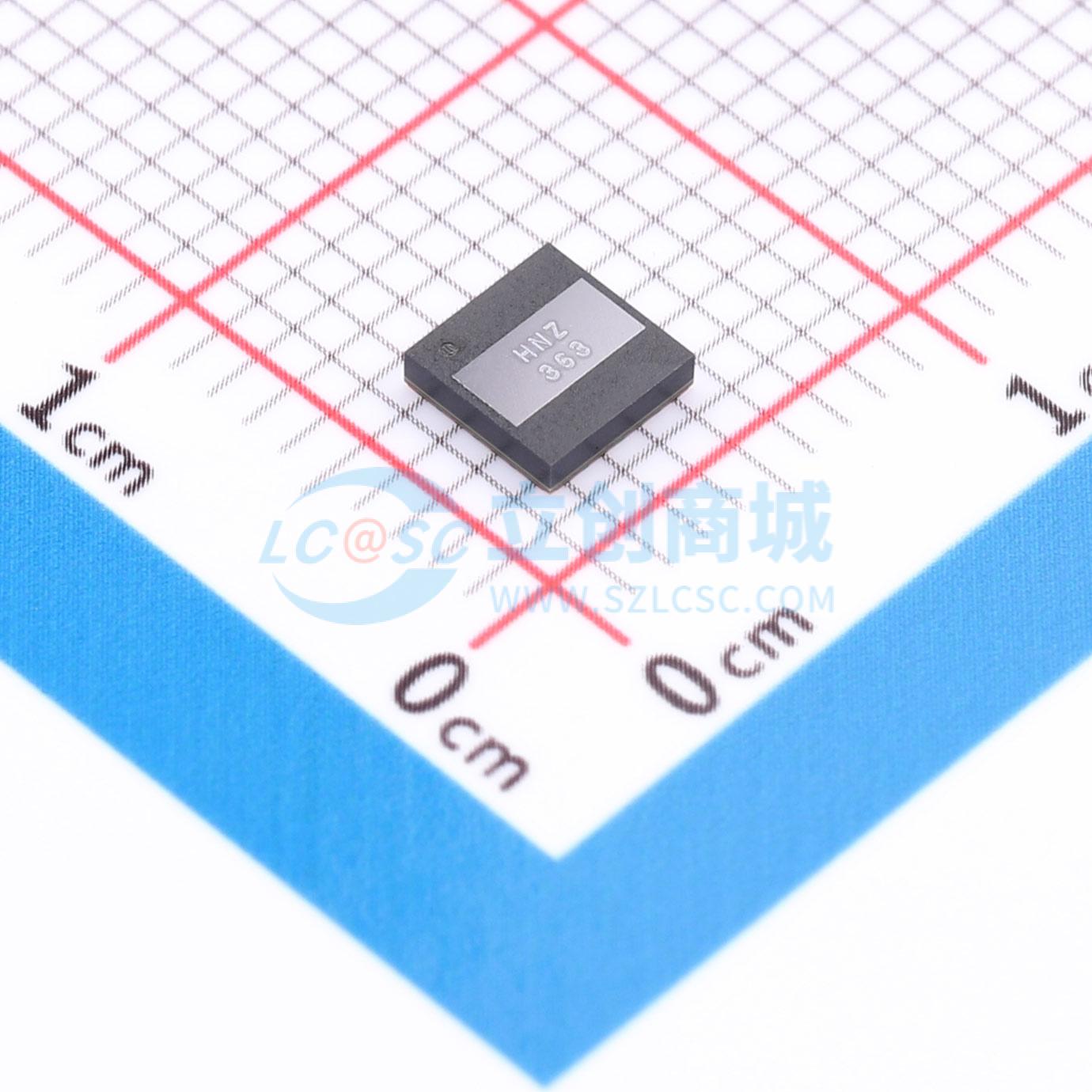

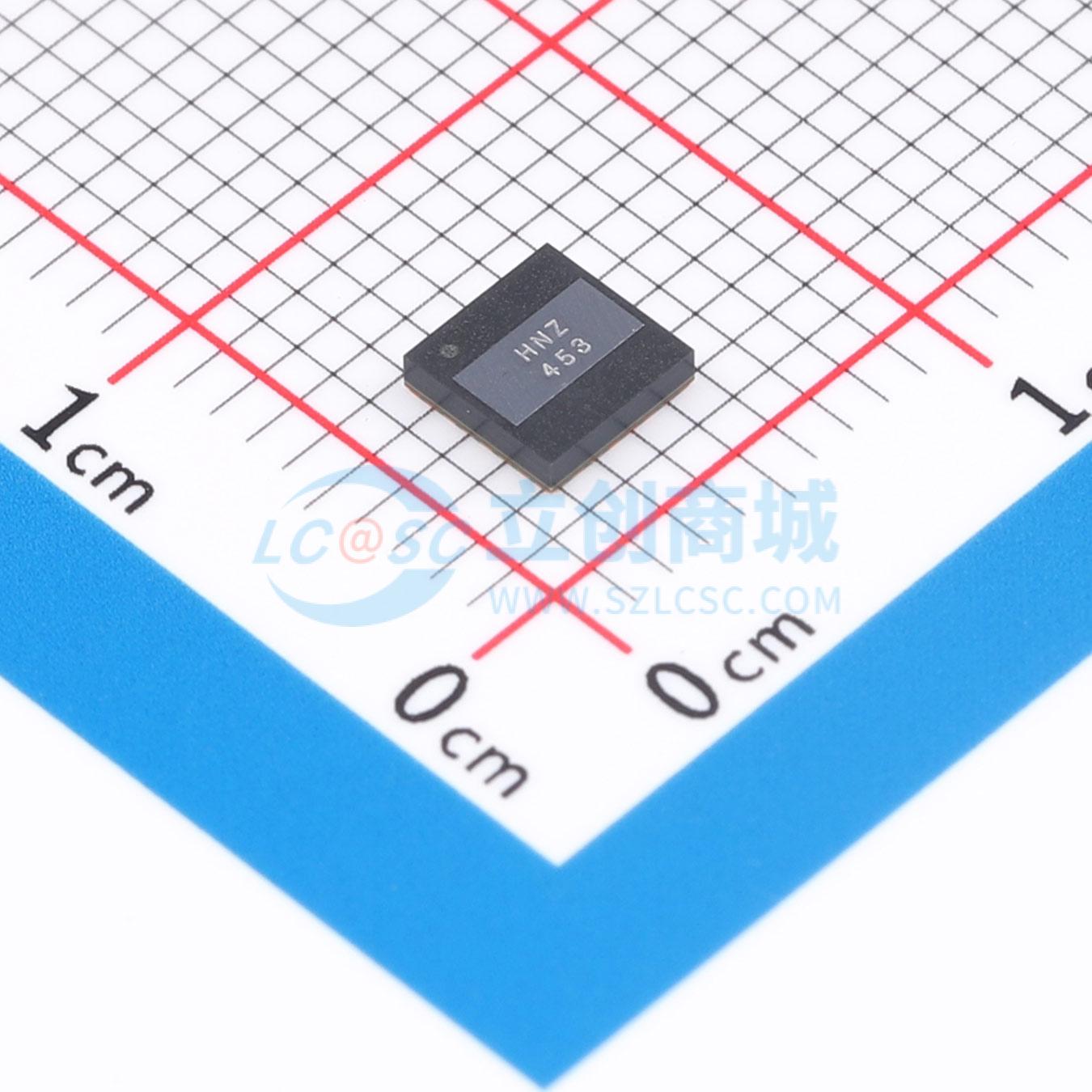

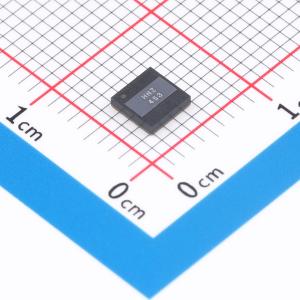

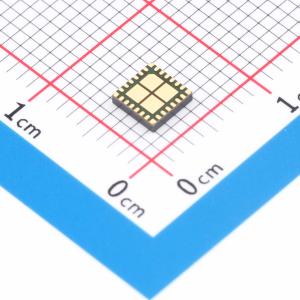

LT8627SPJV#TRPBF
具有超低噪声的18V/16A降压型Silent Switcher 3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8627SPJV#TRPBF
- 商品编号
- C38271483
- 商品封装
- LQFN-24(4x4)
- 包装方式
- 袋装
- 商品毛重
- 1.047826克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~18V | |
| 输出电压 | 0V~17.5V | |
| 输出电流 | 16A | |
| 开关频率 | 300kHz~4MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3.6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；动态电压调节；频率同步；工作状态指示 |
商品概述
LT8627SP同步降压稳压器采用第三代Silent Switcher技术，该技术专门设计用于将超低噪声基准与Silent Switcher架构相结合，以实现高效率和出色的宽带噪声性能。创新的超低噪声架构在开关稳压器中提供了卓越的低频（0.1Hz至100kHz）输出噪声性能。输出电压可以用单个电阻进行编程，从而使输出噪声几乎与输出电压无关。Silent Switcher架构在高开关频率下实现高效率的同时，将电磁干扰（EMI）辐射降至最低。封装顶部设有裸露的管芯，可选择连接散热器，以显著改善热性能。LT8627SP非常适合高电流、对噪声敏感的应用，能从同步开关稳压器的高效率中受益。
商品特性
- Silent Switcher 3架构
- 超低均方根噪声（10Hz至100kHz）：4μV RMS
- 超低点噪声：10kHz时为4nV/√Hz
- 在任何PCB上都具有超低EMI辐射
- 内部旁路电容可降低辐射EMI
- 高频下具有高效率
- 超快速瞬态响应：1μs
- 快速最小开关导通时间：15ns
- 输入电压范围：2.8V至18V
- 输出电压范围：0V至（PVIN - 0.5V）
- 最大连续输出电流16A
- 精密基准：通过远程感测在整个温度范围内精度为±0.8%
- 支持动态输出电压控制
- PolyPhase操作：最多12相
- 强制连续模式功能
- 可调节和同步：300kHz至4MHz
- 可编程电源良好信号
- 24引脚4mm×4mm LQFN封装，底部裸露，可选择安装散热器
应用领域
- RF电源：PLL、VCO、混频器、LNA、PA
- 高速/高精度ADC/DAC
- 低噪声仪器
