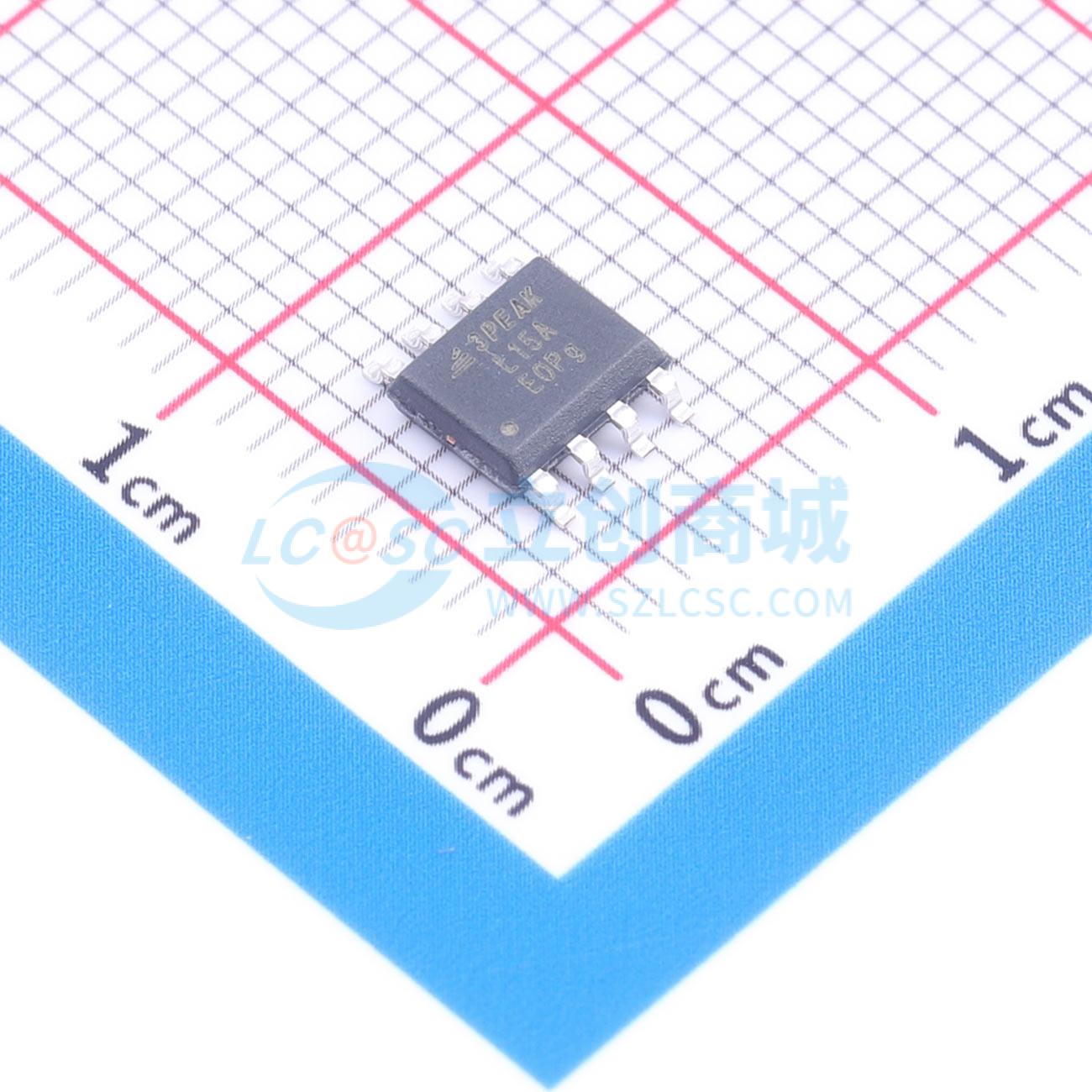

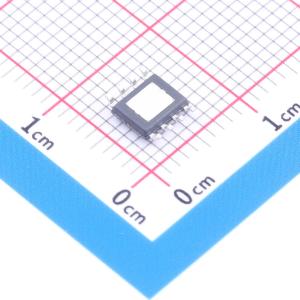

温馨提醒：图片仅供参考，商品以实物为准
TPL8151ADQ-ES1R-S
宽输入、高电流、低压差线性稳压器，支持可调输出电压，兼容旧款三端可调线性稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL8151ADQ-ES1R-S
- 商品编号
- C38274900
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.553克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 29V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 77dB |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.3V@(1.5A) | |
| 噪声 | 17.5uVrms | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 |
商品概述
TPL8151Q是一款1.5A高电流、低压差线性稳压器，输入电压范围宽至29V。TPL8151Q支持通过外部电阻分压器调节输出电压，范围从1.25V起，并且在使用10μF至100μF钽输出电容时保持稳定。
TPL8151Q与旧的三端可调线性稳压器兼容，但具有更低的压差、更严格的输出容差和更好的瞬态性能。
TPL8151Q采用热增强型ESOP8封装，保证环境工作温度（TA）范围为 -40°C至 +125°C。
商品特性
- 符合汽车应用标准
- AEC - Q100 1级，环境温度TA： -40°C至 +125°C
- 结温TJ： -40°C至 +150°C
- 输入电压范围：2.75V至29V
- 输出电压可从1.25V起调节
- 最大输出电流1.5A
- 在线路调节、负载调节和工作温度范围内，输出精度 ±2%
- 低压差电压：1.5A时典型值为1.2V
- 高电源抑制比（PSRR）：
- 120Hz时为77dB
- 1kHz时为72dB
- 出色的瞬态响应，使用10μF至100μF钽输出电容时稳定
- 集成保护功能：
- 过流保护
- 过热保护
- 封装选项：
- ESOP8
应用领域
- 汽车高功率线性电源
- 汽车低噪声电源
- 汽车微控制器、ASIC电源
