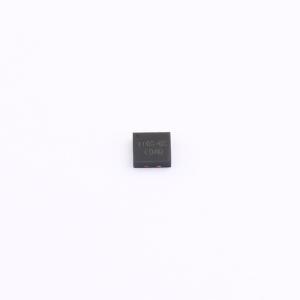

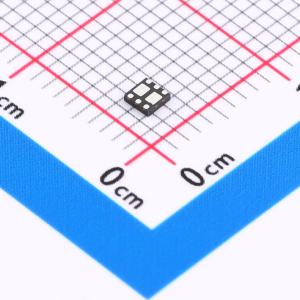

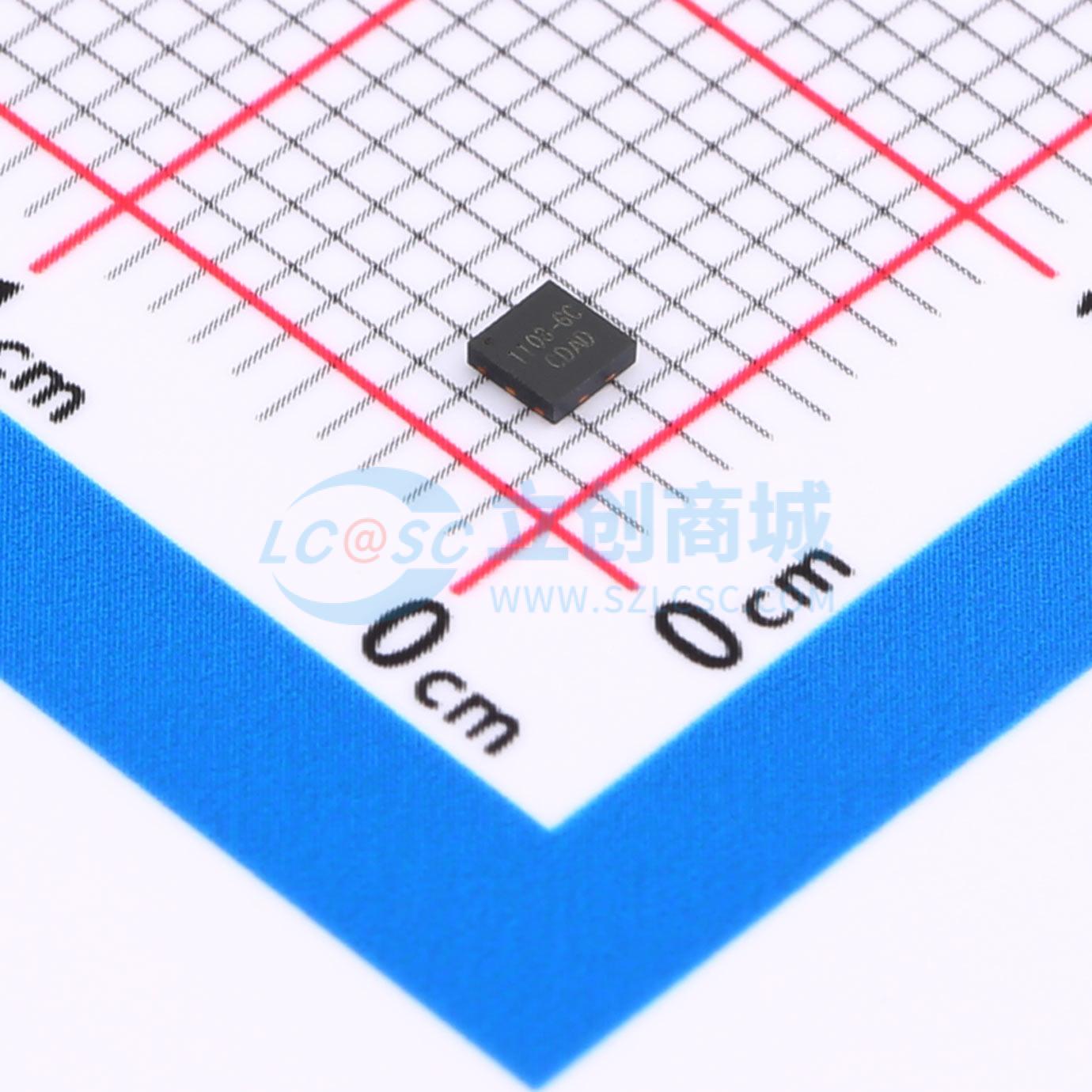

SL197-1
内置MOSFET单节锂电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置 MOSFET 单节锂电池保护 IC
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL197-1
- 商品编号
- C408266
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1V~6V | |
| 充电饱和电压 | 4.275V | |
| 放电截止电压 | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 50nA |
商品概述
SL19 7-1 内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能：
- 过充电检测电压 3.5 V ~ 4.5 V 精度 ±25 mV
- 过充电迟滞电压 0.2 V 精度 ±50 mV
- 过放电检测电压 2.0 V ~ 3.2 V 精度 ±80 mV
- 过放电迟滞电压 0.6 V 精度 ±100 mV
- 放电过电流检测功能：
- 过电流检测电压 0.05 V ~ 0.10 V 精度 ±10 mV
- 短路检测电压 0.400 V 精度 ±100 mV
- 充电过流检测电压 -0.05 V ~ -0.10 V 精度 ±20 mV
- 充电器检测功能
- 0V 充电功能
- 低电流消耗：
- 工作模式 2.2 μA (典型值) (Ta = +25°C)
- 过放电时耗电流（有过放自恢复功能） 0.7 μA (典型值) (Ta = +25°C)
- 休眠电流（有休眠功能） 0.05 μA (典型值) (Ta = +25°C)
- 无铅、无卤素
应用领域
- 智能穿戴设备
- 蓝牙耳机
