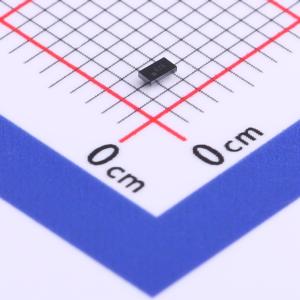

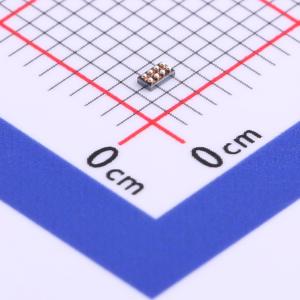

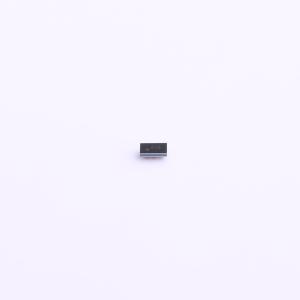

RT5707AWSC

高效率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT5707/A 是一款高效率同步降压转换器,具有超低静态电流和可编程输出电压。适用于手持设备、便携式信息设备、电池供电设备等。
品牌名称: RICHTEK(立锜)
商品型号: RT5707AWSC
商品编号: C408279
商品封装: WLCSP-8(0.9x1.6)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

RT5707/A 是一款高效同步降压转换器，典型静态电流为 360nA。它在低至 10mA 的轻负载下仍能保持高效率。其输入电压范围为 2.2V 至 5.5V。RT5707 提供 8 档可编程输出电压，范围为 1.2V 至 3.3V，输出电流可达 600mA，峰值电流可达 1A。RT5707A 提供 8 档可编程输出电压，范围为 0.7V 至 3.1V，输出电流可达 400mA，峰值电流可达 0.5A。具有内部补偿的滞环恒定导通时间 (HCOT) 工作模式可在广泛的负载和输出电容范围内优化瞬态响应。 RT5707/A 采用 WL-CSP-8B 0.9x1.6 (BSC) 封装。

商品特性

输入电压范围：2.2V 至 5.5V
8 档可编程输出电压
- RT5707：1.2V 至 3.3V
- RT5707A：0.7V 至 3.1V
典型静态电流 360nA
脉冲跳跃模式 (PSM) 工作
效率高达 94%
内部补偿
输出电压放电功能
过流保护
过温保护
输出电流
- RT5707：600mA，峰值 1A
- RT5707A：400mA，峰值 0.5A
自动转换至 100% 占空比工作模式

应用领域

手持设备
便携式信息设备
电池供电设备
可穿戴设备
物联网
智能手表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.2V~5.5V
	输出电压	700mV~3.1V
	输出电流	400mA
	开关频率	1.2MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360nA
	开关管(内置/外置)	内置
