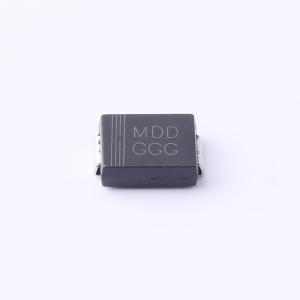

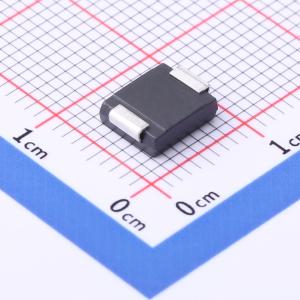

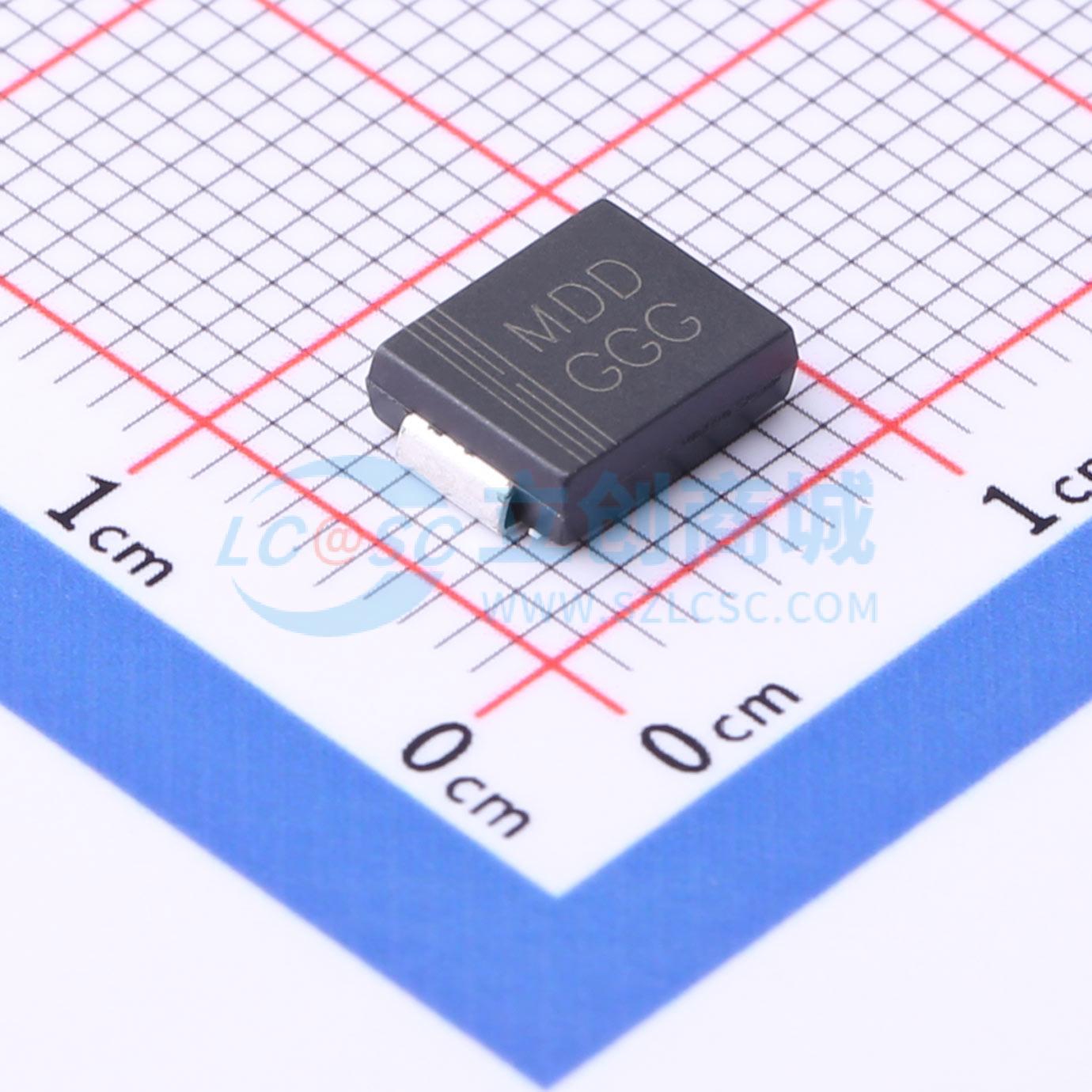

SMCJ58A
单向TVS 58V截止 16.1A峰值脉冲
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- SMCJ58A
- 商品编号
- C408373
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.377克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 58V | |
| 钳位电压 | 93.6V | |
| 峰值脉冲电流(Ipp) | 16.1A | |
| 峰值脉冲功率(Ppp) | 1.5kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 71.2V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低外形封装
- 内置应力释放结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有1500W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时典型反向电流小于1μA
- 高温焊接：端子可承受260℃/10秒
- 塑料封装符合UL 94V - 0阻燃等级
应用领域
- I/O接口
- 交/直流电源
- 低频信号传输线（RS232、RS485等）
