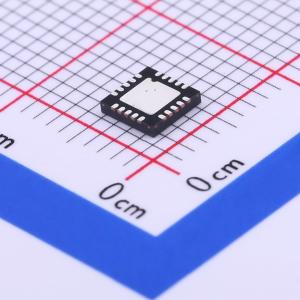

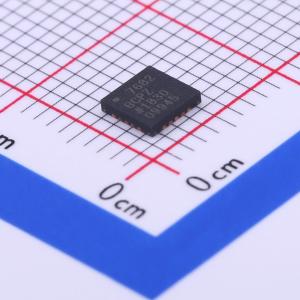

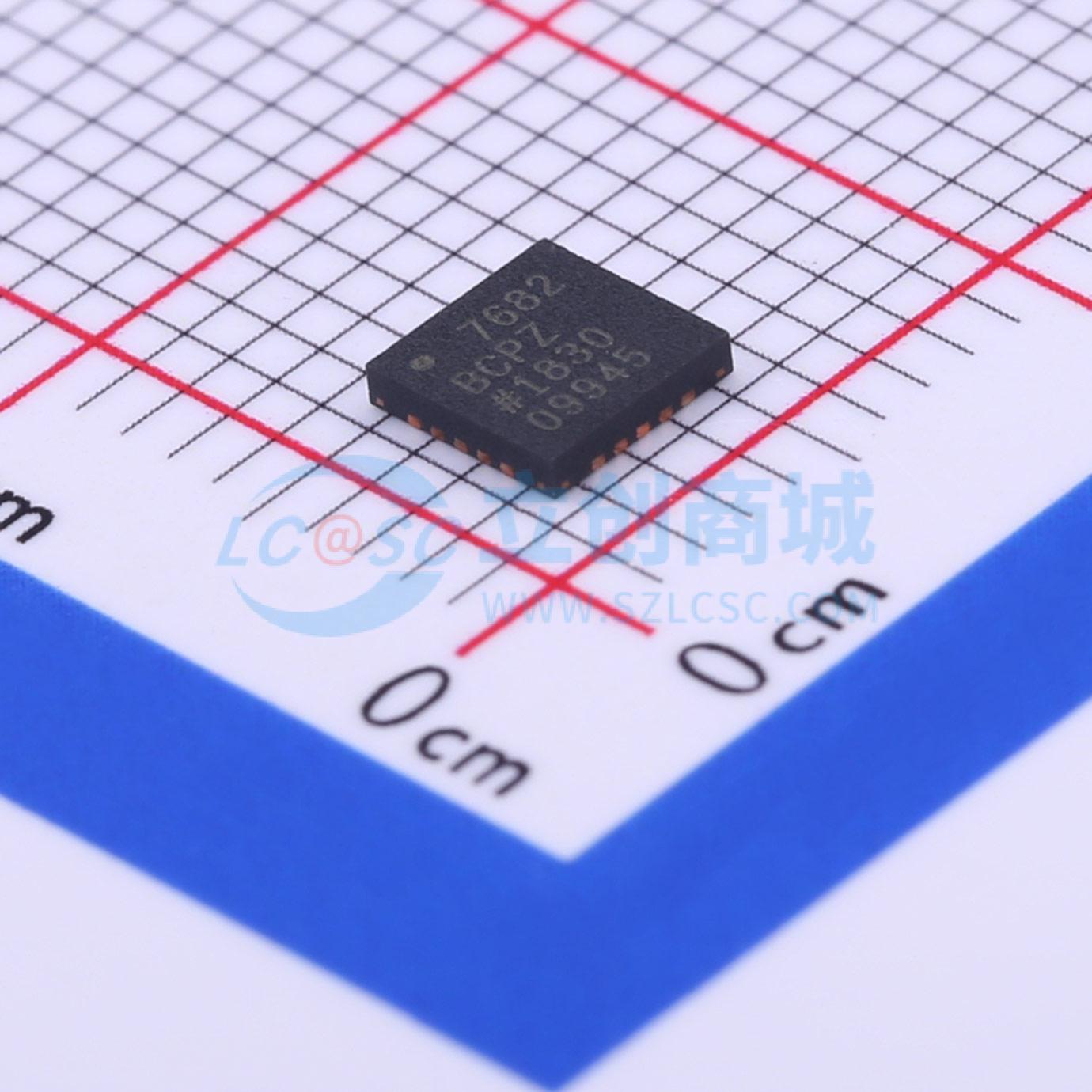

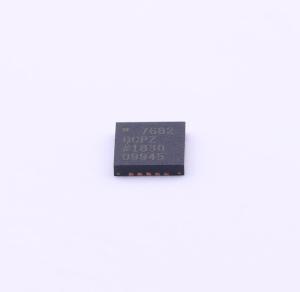

AD7682BCPZRL7实物图
  • AD7682BCPZRL7商品缩略图
  • AD7682BCPZRL7商品缩略图
  • AD7682BCPZRL7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD7682BCPZRL7

16 位 4 通道 250 kSPS PulSAR ADC

描述
4通道/8通道、16位电荷再分配逐次逼近寄存器(SAR)模数转换器(ADC),采用单电源VDD供电。包含多通道、低功耗数据采集系统所需的所有组件,包括无失码的16位SAR ADC、低串扰多路复用器、内部低漂移基准源和缓冲器、温度传感器、可选单极点滤波器和通道序列器。使用简单的串行端口接口(SPI)进行配置寄存器写入和转换结果接收,功耗随吞吐量而变化。采用20引脚引线框架芯片级封装(LFCSP)和20引脚晶圆级芯片级封装(WLcSP),工作温度范围为 -40℃至 +85℃,AD7689包括扩展温度范围型号,最高温度可达 +125℃。
品牌名称
ADI(亚德诺)
商品型号
AD7682BCPZRL7
商品编号
C408274
商品封装
LFCSP-20(4x4)​
包装方式
编带
商品毛重
0.068克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率16位
采样率250kHz
通道数4
工作电压2.3V~5.5V
接口类型SPI
差分输入
积分非线性1.5LSB
属性参数值
工作温度-40℃~+85℃
信噪比93.8dB
基准电压源内置;外置
基准电压源温漂10ppm/℃
温度传感器内置
ADC架构SAR
静态电流50nA

商品概述

AD7682/AD7689 是 4 通道/8 通道、16 位、电荷再分配逐次逼近寄存器(SAR)模数转换器(ADC),采用单电源 VDD 供电。 AD7682/AD7689 包含多通道、低功耗数据采集系统所需的所有组件,包括一个无失码的真正 16 位 SAR ADC;一个 4 通道(AD7682)或 8 通道(AD7689)低串扰多路复用器,可将输入配置为单端(带或不带地检测)、差分或双极性;一个内部低漂移基准源(可选 2.5 V 或 4.096 V)和缓冲器;一个温度传感器;一个可选的单极点滤波器;以及一个在连续顺序扫描通道时有用的定序器。 AD7682/AD7689 使用简单的串行端口接口(SPI)来写入配置寄存器并接收转换结果。SPI 接口使用单独的电源 VIO,其设置为主机逻辑电平。功耗随吞吐量而变化。 AD7682/AD7689 采用小型 20 引脚引线框架芯片级封装(LFCSP)和 20 引脚晶圆级芯片级封装(WLCSP),工作温度范围为 -40℃ 至 +85℃。AD7689 包括一个扩展温度范围型号,其规格保证最高温度(TMAX)可达 +125℃。

商品特性

  • 16 位分辨率,无失码
  • 4 通道(AD7682)/8 通道(AD7689)多路复用器,输入可选
  • 单极性单端
  • 差分(地检测)
  • 伪双极性
  • 吞吐量:250 kSPS
  • 积分非线性(INL):典型值 ±0.4 LSB,最大值 ±1.5 LSB(±23 ppm 或满量程)
  • 动态范围:93.8 dB
  • 信纳比(SINAD):20 kHz 时为 92.5 dB
  • 总谐波失真(THD):20 kHz 时为 -100 dB
  • 模拟输入范围:0 V 至 VREF,VREF 最高可达 VDD
  • 多种基准源类型:内部可选 2.5 V 或 4.096 V;外部缓冲(最高 4.096 V);外部(最高 VDD)
  • 内部温度传感器(TEMP)
  • 通道定序器、可选单极点滤波器、忙指示
  • 无流水线延迟,SAR 架构
  • 单电源 2.3 V 至 5.5 V 工作,逻辑接口 1.8 V 至 5.5 V
  • 串行接口与 SPI、MICROWIRE、QSPI 和 DSP 兼容
  • 功耗:2.5 V/200 kSPS 时为 3.5 mW;5 V/250 kSPS 时为 12.5 mW
  • 待机电流:50 nA
  • 有低成本等级可选
  • 20 引脚 4 mm x 4 mm LFCSP 封装
  • 20 引脚 2.4 mm x 2.4 mm WLCSP 封装

应用领域

  • 多通道系统监控
  • 电池供电设备
  • 医疗仪器:心电图(ECG/EKG)
  • 移动通信:全球定位系统(GPS)
  • 电力线监控
  • 数据采集
  • 地震数据采集系统
  • 仪器仪表
  • 过程控制
