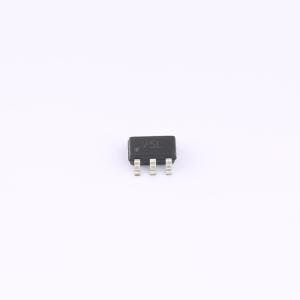

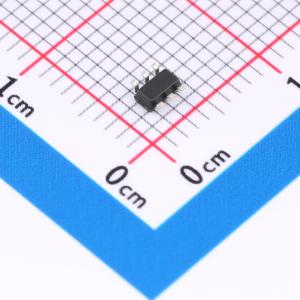

温馨提醒：图片仅供参考，商品以实物为准
BST236A054U
ESD 5V截止 峰值浪涌电流：3.5A
- 描述
- VRWM=5V Unipolar USB口 网口
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BST236A054U
- 商品编号
- C406203
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 3.5A | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF；0.36pF |
商品特性
- 45瓦峰值脉冲功率（tp = 8/20μs）
- SOT23 - 6封装
- 固态硅雪崩技术
- 低钳位电压
- 低泄漏电流
- 低电容（Cj = 0.3pF 典型值，IO到IO）
- 为一条数据/电源线提供防护，满足：
- IEC 61000 - 4 - 2 ±12kV接触放电、±15kV空气放电
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000 - 4 - 5（浪涌）3.5A（8/20μs）
应用领域
- 以太网
- 数字视频接口（DVI）
- USB2.0
- 笔记本电脑和个人电脑
