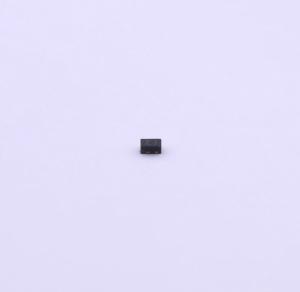

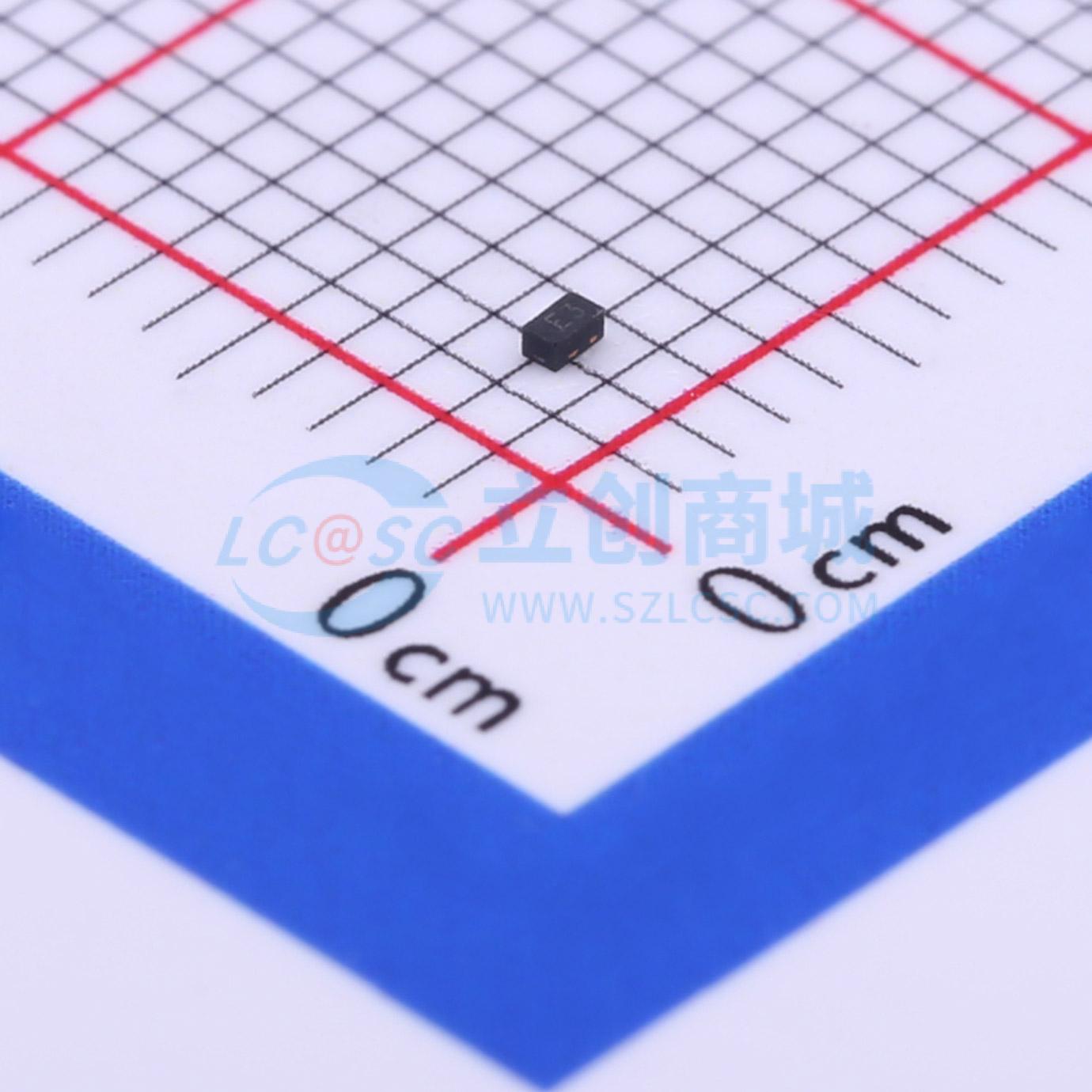

PTVS3V3D1BALYL-N
双向ESD 4.5V截止 峰值脉冲电流：45A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：500瓦峰值脉冲功率（tp = 8/20μs）。 微型DFN1006封装。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。应用：手机及配件。 基于微处理器的设备
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- PTVS3V3D1BALYL-N
- 商品编号
- C406226
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.005克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 45A | |
| 峰值脉冲功率(Ppp) | 500W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4.7V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 70pF |
商品特性
- 500W 峰值脉冲功率（tp = 8 / 20μs）
- 微型 DFN1006 封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- IEC 61000-4-2 接触 ±30kV、空气 ±30kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击）45A（8 / 20μs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
