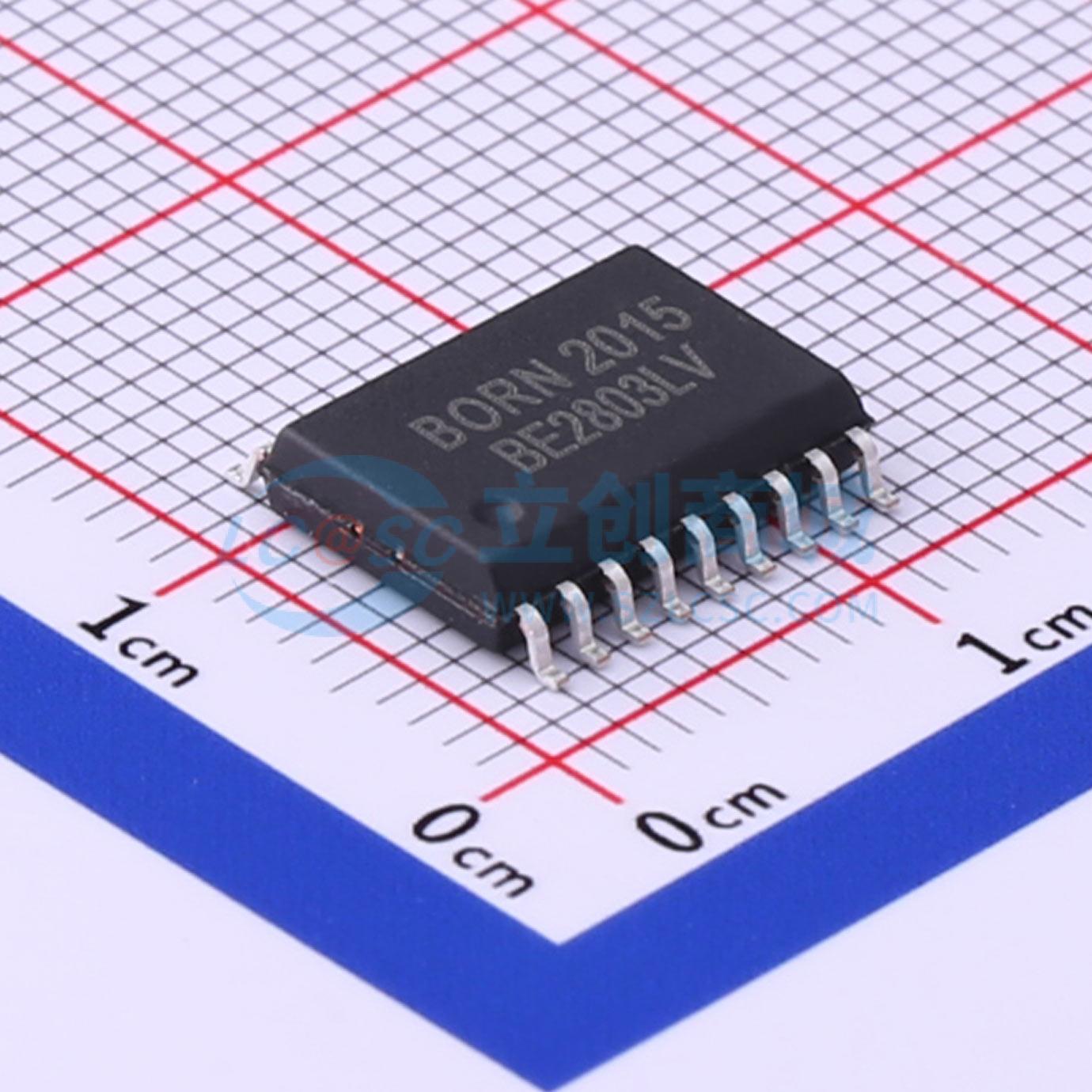

温馨提醒：图片仅供参考，商品以实物为准
BULN2803LVS
八路达林顿晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BULN2803LV是专为低压系统设计的大电流达林顿管阵列，电路由八个独立的达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继电器、步进电机等感性负载。单个达林顿管在输入电压低至1.8V状态下支持电流500mA输出，将达林顿管并联可以得到更大输出电流能力。该电路广泛应用于继电器驱动、照明驱动、显示屏驱动、步进电机驱动和逻辑缓冲器。BULN2803LV的每一路达林顿管串联一个基极电阻，5V工作电压以下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BULN2803LVS
- 商品编号
- C406219
- 商品封装
- SOIC-18-300mil
- 包装方式
- 编带
- 商品毛重
- 0.678克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 20V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 集电极漏电流(Icex) | 50uA | |
| 集射极饱和电压(VCE(sat)) | 2.1V@1.8V,100mA | |
| 正向压降(Vf) | 1.6V | |
| 反向电流(Ir) | 100uA | |
| 输入电容(Ci) | 15pF |
