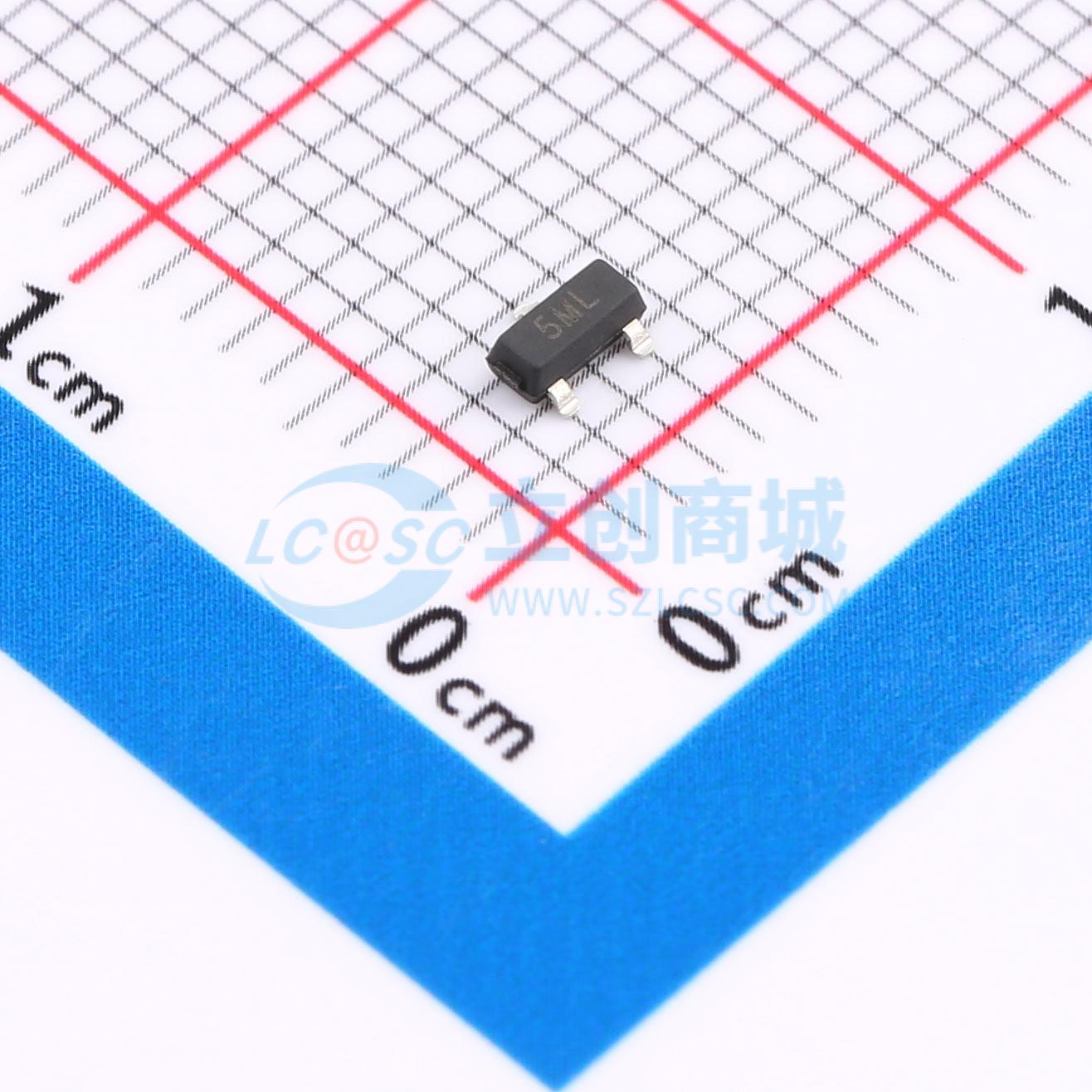

温馨提醒：图片仅供参考，商品以实物为准
BST23A052U
双向ESD 5V截止 峰值浪涌电流：3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM=5V Cj(0.7PF)
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BST23A052U
- 商品编号
- C406201
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 3.5A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品特性
- 60 W 峰值脉冲功率（tp = 8/20 μs）
- 双向和单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 典型值 0.7 pF）
- 保护两条数据线
- IEC 61000–4–2 接触 ±15 V、空气 ±15 kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）3.5A（8/20 μs）
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
