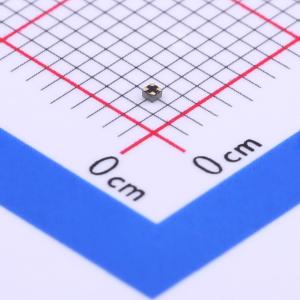

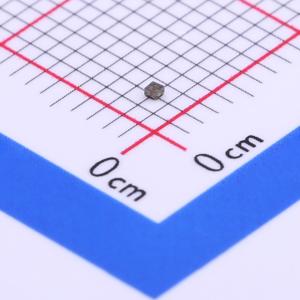

温馨提醒：图片仅供参考，商品以实物为准
MHPA0606RGBDT
RGB三色
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 美华电子LED发光二极管 LED贴片0606顶部发光，黑色胶体，共阳室内全彩RGB高亮红绿蓝三色，电压VF:R:1.7 - 2.3V@5mA/ G:2.5 - 3.5V@3mA/ B:2.5 - 3.5V@3mA，亮度Iv：R:45.5-33.9mcd@5mA/G:35.4-77.7mcd@3mA/B:6.5-14.4mcd@3mA，主波长λd：TYP：R:621nm@5mA/G:527nm@3mA/B:467nm@3mA,发光角度:115deg
- 品牌名称
- MEIHUA(美华)
- 商品型号
- MHPA0606RGBDT
- 商品编号
- C404278
- 商品封装
- SMD-4P,0.7x0.7mm
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED | |
| 二极管配置 | 共阳极 | |
| 主波长-红 | 619nm~629nm | |
| 主波长-绿 | 525.5nm~533.5nm | |
| 主波长-蓝 | 464nm~472nm | |
| 发光角度 | 115° | |
| 透镜颜色 | 黑色雾状透镜 | |
| 抗静电能力 | R:2000V；G:1000V；B:1000V | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ | |
| 灯头类型 | - | |
| 长度 | 0.69mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 0.69mm | |
| 高度 | 0.48mm | |
| 脚间距 | - | |
| 发光强度-红 | 15.5mcd~33.9mcd | |
| 发光强度-绿 | 35.4mcd~77.7mcd | |
| 发光强度-蓝 | 6.5mcd~14.4mcd | |
| 正向压降(Vf)-红 | 1.7V~2.3V | |
| 正向压降(Vf)-绿 | 2.5V~3.5V | |
| 正向压降(Vf)-蓝 | 2.5V~3.5V | |
| 正向电流-红 | 20mA | |
| 正向电流-绿 | 20mA | |
| 正向电流-蓝 | 20mA | |
| 功率-红 | 50mW | |
| 功率-绿 | 60mW | |
| 功率-蓝 | 60mW |
商品概述
0606 规格封装 极性: 共阳 顶部发光 胶体颜色：黑色雾状 胶体材质：硅胶 发光颜色Emitted color：
- 红色: Red
- 绿色: Green
- 蓝色：Blue
商品特性
- 高可靠性和高稳定性
- High intensity and reliability
- 高品质、和低功耗、低成本
- High quality, Low power requirement and low cost
- 全彩型
- Full-color type
- IC 易兼容、易装配
- IC compatible, Easy assembly
- 符合RoHS 指令要求
- ROHS COMPLIANC
- 无铅产品
- Pb FREE PRODUCTS
- 静电承受能力2000V/1000V/1000V(HBM)
- ESD 2000V/1000V /1000V(HBM)
应用领域
- 室内小间距显示屏
- Indoor signage display applications
