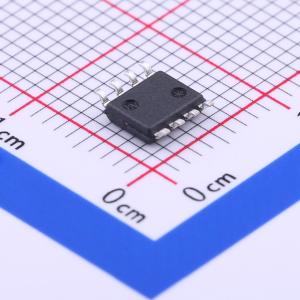

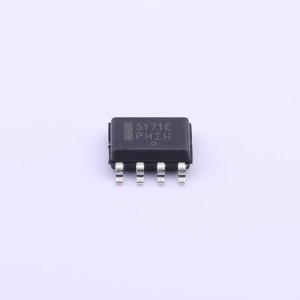

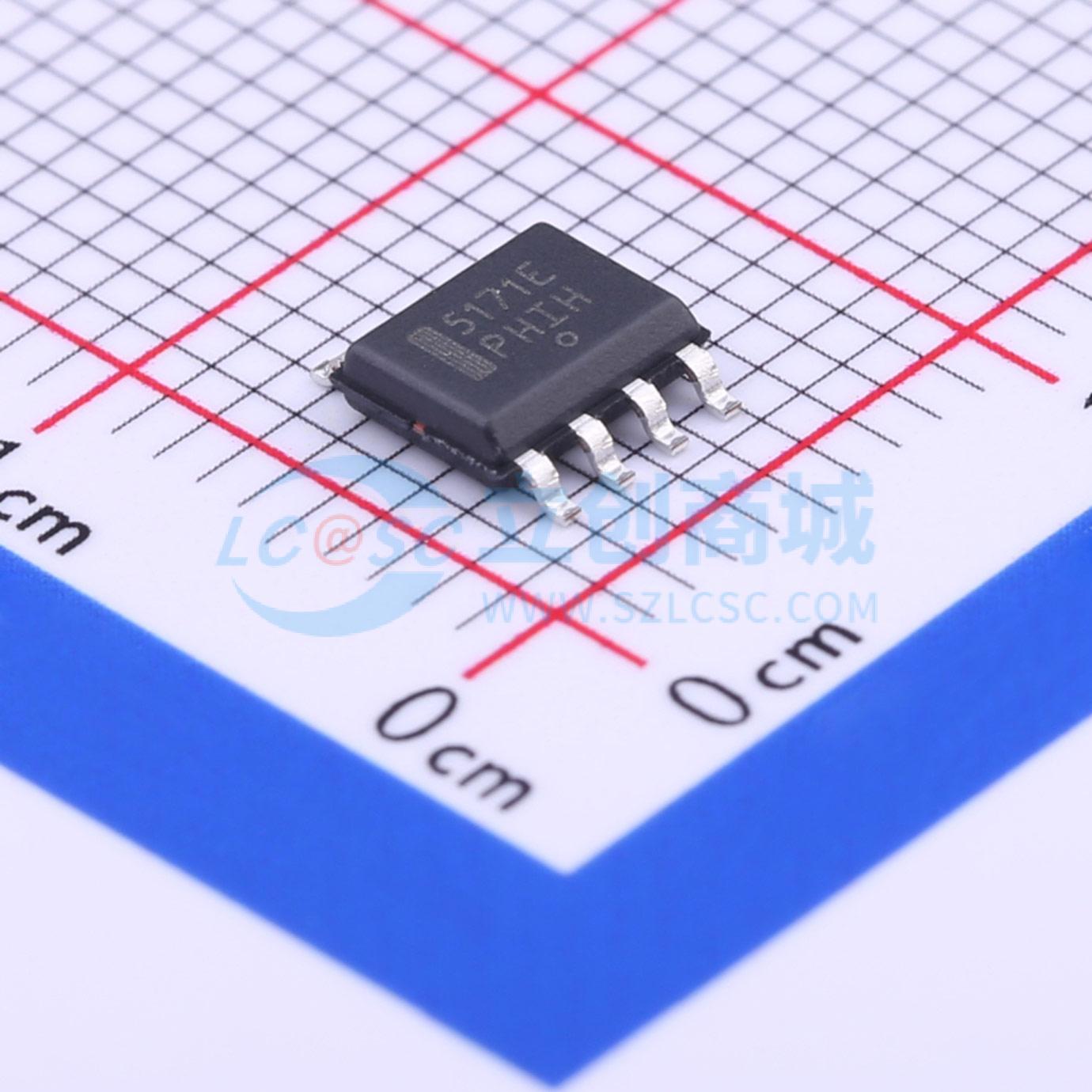

温馨提醒：图片仅供参考，商品以实物为准

CS5171EDR8G

1.5 A、280 kHz/560 kHz升压调节器停产

描述: CS5171/2/3/4 是高效率的 1.5 A 集成开关 DC-DC 升压转换器,支持宽输入电压范围（2.7 V 至 30 V）。这些芯片可以用于多种电源配置,包括升压、反激、正激、反相和 SEPIC。该系列芯片采用电流模式架构,提供出色的负载和线路调节性能,并具有过流保护、热关断等功能。
品牌名称: onsemi(安森美)
商品型号: CS5171EDR8G
商品编号: C404021
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

CS5171/2/3/4 系列产品是 280 kHz/560 kHz 的开关稳压器，内置高效 1.5 A 集成开关。这些器件的输入电压范围宽，为 2.7 V 至 30 V。灵活的设计使芯片能在大多数电源配置下工作，包括升压、反激、正激、反相和单端初级电感转换器（SEPIC）。这些集成电路采用电流模式架构，可实现出色的负载和线性调节，也是一种实用的限流方法。高频运行与高度集成的稳压电路相结合，造就了极为紧凑的电源解决方案。电路设计具备频率同步、关断以及正电压或负电压调节反馈控制等功能。这些器件与 LT1372/1373 引脚兼容。

商品特性

集成功率开关：保证 1.5 A
宽输入范围：2.7 V 至 30 V
高频运行，允许使用小型元件
最少的外部元件
易于外部同步
内置过流保护
频率折返功能可降低过流时元件的应力
带迟滞功能的热关断
可调节正输出电压或负输出电压
关断电流：最大 50 μA
与 LT1372/1373 引脚兼容
宽温度范围
- 工业级：-40℃ 至 125℃
- 商业级：0℃ 至 125℃
提供无铅封装

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~30V
	输出电压	-
	输出电流	1.5A
	开关频率	280kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	5.5mA
	开关管(内置/外置)	内置
	输出类型	-
