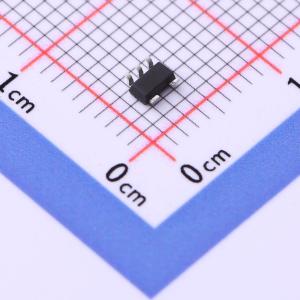

温馨提醒：图片仅供参考，商品以实物为准
GX709
温度开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GX709是一款完全集成的、可编程电阻器温度开关， 在其全工作范围内，只需一个外部电阻器即可设定温度 阀值。GX709 提供一个开漏、低电平有效输出和一个介 于2.7V至5.5V的电源电压范围
- 品牌名称
- GXCAS(中科银河芯)
- 商品型号
- GX709
- 商品编号
- C3345100
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 温度范围 | 0℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | 55uA |
商品概述
GX709是一款完全集成的、可编程电阻器温度开关，在其全工作范围内，只需一个外部电阻器即可设定温度阀值。GX709提供一个开漏、低电平有效输出和一个介于2.7V至5.5V的电源电压范围。 温度阀值精度的典型值为 ±0.5℃ 而最大值为 ±3℃(+60℃ 至 +100℃ 时)。静态流耗的典型值为 33μA 。可通过引脚选择来确定 2℃ 或者 10℃ 的温度滞后。 GX709采用5引脚SOT23和小尺寸DFN6L封装。
商品特性
- 阀值精度：
- 典型值±0.5℃
- 最大值±3℃（+60℃至+100℃时）
- 由1%外部电阻器设定的温度阀值
- 低静态电流：典型值为33μA
- 开漏、低电平有效输出级
- 可通过引脚选择的2℃或者10℃温度滞后
- VCC = 0.8V 上指定的复位操作
- 电源范围：2.7V至5.5V
- 封装方式：5引脚SOT23、6引脚DFN封装
应用领域
- 计算机（笔记本和台式机）
- 服务器
- 工业用和医疗用设备
- 存储区域网络
- 汽车用
