- 描述
- 双通道、16位、125MSPS模数转换器,支持高性能、低成本、小尺寸的多功能通信应用。
- 品牌名称
- Yunchip(苏州云芯)
- 商品型号
- YA16D125
- 商品编号
- C403656
- 商品封装

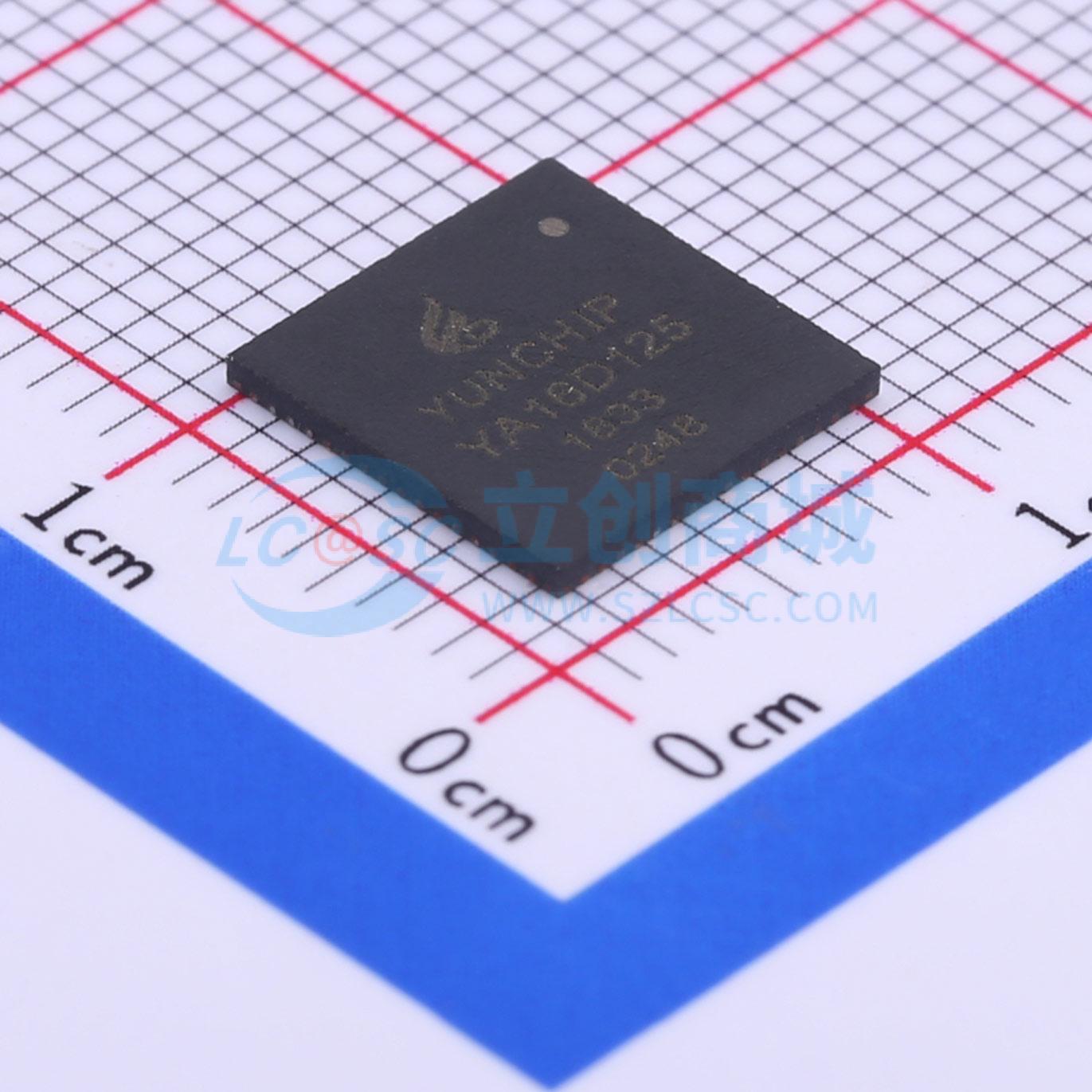

- QFN-64-EP(9x9)
- 包装方式
- 托盘
- 商品毛重
- 0.22克(g)
商品参数
参数完善中
商品概述
YA16D80-YA16D125 是双通道、16 位、125 MSPS 模数转换器(ADC),支持需要高性能、低成本、小尺寸的多功能通信应用。这款双通道的ADC 内核采用多级差分流水线架构,每个ADC 均具有高带宽的差分采样保持模拟输入放大器,支持用户可选的各种输入范围。内部集成的基准电压源便于简化外部设计。占空比稳定器可用来补偿ADC 时钟占空比的变化,使转换器保持出色的性能。ADC 输出数据可以直接送至两个外部16 位输出端口,这些输出可以设置为 1.8 V CMOS 或LVDS 模式。灵活的掉电选项可以明显降低功耗。三线式SPI 兼容型串行接口可配置产品各种功能。YA16D80-YA16D125 采用64 引脚QFN 封装,额定温度范围为 -40°C 至 +85°C 工业温度范围。
商品特性
- 低功耗: 700 mW@125 MSPS
- 电源供电:1.8 V
- 输出电平:1.8 V CMOS或LVDS
- 信噪比(SNR):77dBFS (Fin=70MHz/Fs=125MSPS)
- 无杂散动态范围(SFDR):85dBc (Fin=70MHz/Fs=125MSPS)
- 中频采样率达到 300 MHz
- 内置1至8整数输入时钟分频器
- 小信号输入噪声: -153dBm/Hz (200Ω输入阻抗/Fin=70MHz/Fs=125MSPS)
- 可编程内部基准电压源
- 差分模拟输入范围:1~2V峰峰值
- 差分模拟输入带宽:650MHz
- 内置时钟占空比稳定器
- 95 dB通道隔离/串扰
- 串行端口(SPI)控制
- 用户可配置的内置测试(BIST)功能
- 节能的掉电模式
应用领域
- 雷达系统
- 分集无线电系统
- 多模式数字接收机(3G)
- GSM / EDGE / W-CDMA / LTE / CDMA2000 /WiMAX / TD-SCDMA
- I/O解调系统
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
- 超声设备
