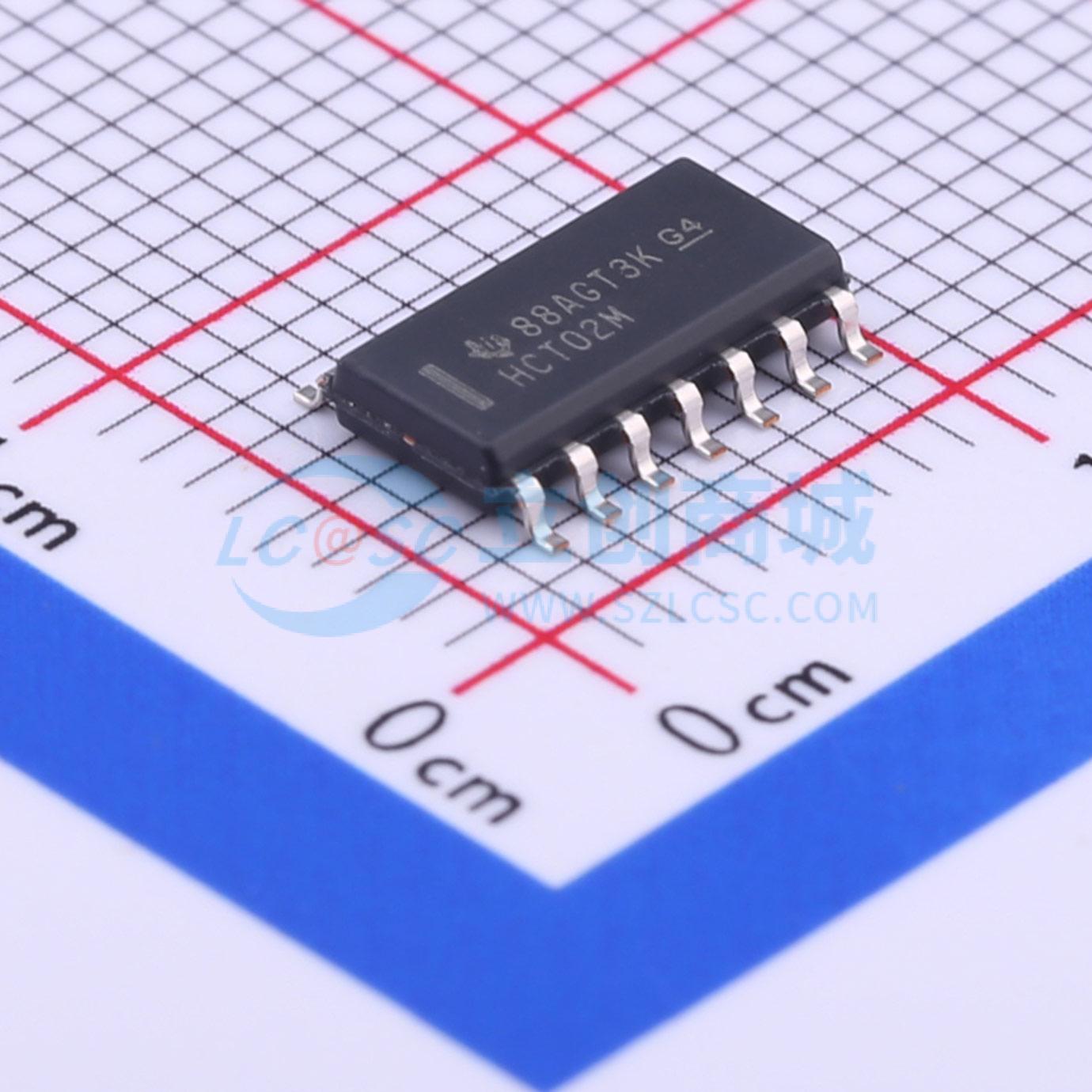

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT02M96
高速CMOS逻辑四路二输入或非门
- 描述
- CD74HCT02 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT02M96
- 商品编号
- C403722
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V；4.4V | |
| 输出低电平(VOL) | 100mV；400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 21ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
