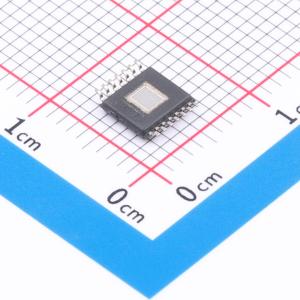

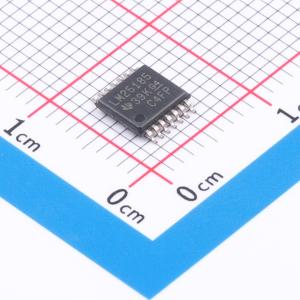

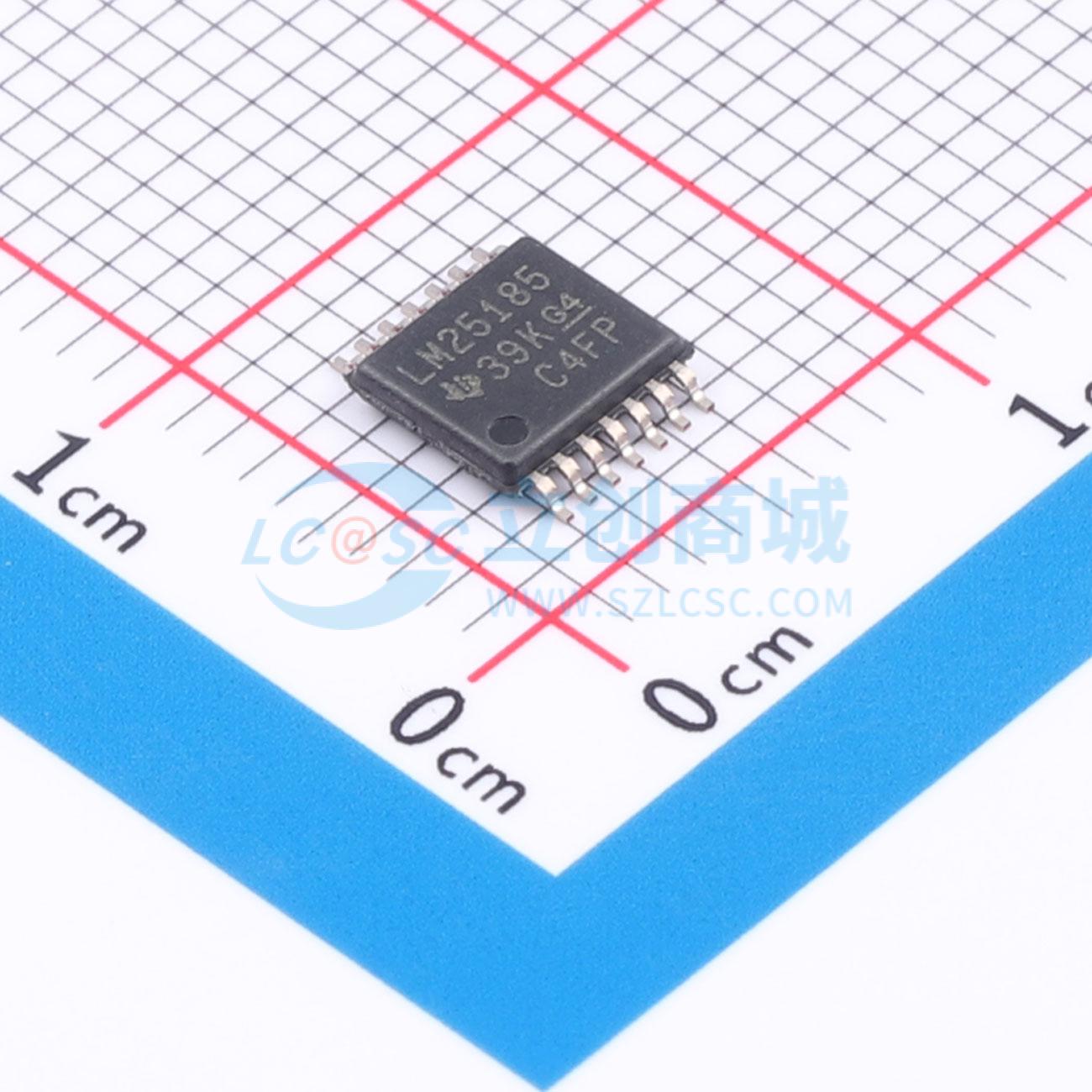

LM25185PWPR

LM25185 是一款初级侧稳压 (PSR) 反激式控制器，在4.5V 至 42V 的宽输入电压范围内具有高效率。隔离输出电压采样自初级侧反激式电压，因此，无需使用光耦合器、电压基准或变压器的第三绕组进行输出电压稳压。 高集成度可实现简单可靠的高密度设计，其中只有一个变压器穿过隔离层。通过采用边界导电模式 (BCM) 开关，可实现紧凑的磁设计以及优于 ±1.5% 的负载和线路调节性能。BCM 支持高达 42V 输入的应用，并具有可应对线路瞬变的较高余量。 LM25185 反激式控制器简化了隔离式直流/直流电源的实施，并具有用于优化目标终端设备性能的可选功能。该器件通过一个电阻器来设置输出电压，同时使用可选的电阻器通过抵消反激式二极管的压降热系数来提高输出电压精度。LM25185 控制器具有集成的大电流 MOSFET 栅极驱动器，可将功率范围从小于 1W 扩展到大于 50W，从而使该器件成为在宽功率范围内易于迁移的可扩展设计。使用 COMP 引脚的可调补偿和使用电流检测电阻器的可调峰值电流限制使设计变得灵活，是满足不同应用要求的理想选择。 其他特性包括内部固定或外部可编程软启动、用于提高效率的可选外部 VCC、用于可调节线路 UVLO 且具有迟滞功能的精密使能输入、具有分流电流检测功能的峰值电流模式控制、断续模式过载保护、大电流 MOSFET 栅极驱动器以及具有自动恢复功能的热关断保护。无需连接高压 MOSFET 漏极，因此可提高安全性并简化 PCB 间隙要求。 LM25185 反激式控制器采用引脚间距为 0.65mm 的 14 引脚 5mm × 4.4mm 热增强型 HTSSOP 封装。 LM25185 初级侧稳压 (PSR) 反激式控制器是一款适用于工业系统、具有成本效益的高密度设计，需要低于 1W 至高于 50W 的隔离式直流/直流电源。这款易于使用的紧凑型反激式控制器具有低 IQ 和 4.5V 至 42V 的宽输入电压范围。创新的频率和电流幅度调制可在整个负载和线路范围内实现高转换效率。使用初级绕组电压的采样值对隔离输出电压进行初级侧调节，可省去光耦合器或用于反馈的辅助变压器绕组。稳压性能可与传统光耦合器设计相媲美，无需考虑相关成本、设计尺寸和可靠性问题。LM25185 控制器服务于广泛的应用，包括基于 IGBT 和 SiC的电机驱动器、工厂自动化和医疗设备。

• 功能安全型，可提供用于功能安全系统设计的文档
• 4.5V 至 42V 宽输入电压范围，功率范围从小于 1W 扩展到大于 50W
• 稳健的 PSR 反激式设计，适用于可靠耐用的应用
• 稳定可靠的设计，只有一个变压器穿过隔离层
• ±1.5% 的总输出稳压精度，可选 VOUT 温度补偿
• 输入 UVLO 和热关断保护
• 断续模式过流故障保护
• 采用 14 引脚 HTSSOP 封装，具有 0.9mm HV - LV 引脚间距
• 通过集成技术减小设计尺寸，降低成本
• 无需光耦合器或变压器辅助绕组即可进行 VOUT 稳压
• 具有 2A 峰值灌电流和 1A 峰值拉电流的大电流功率 MOSFET 栅极驱动器
• 高效率和出色的工作 IQ
• 重负载情况下，可在边界导通模式 (BCM) 下实现准谐振开关
• 具有用于提升效率的外部 VCC 选项
• 高轻负载效率，超低 IQ（使用外部 VCC 时，典型值为 25μA）
• 具有单输出和多输出实施方案
• 超低的 EMI 传导和辐射信号
• 软开关可避免二极管反向恢复，可以满足 CISPR 32 EMI 要求

• 工厂自动化和控制：隔离式现场变送器、现场传动器和适用于模拟输入模块的多输出电源轨
• 电机驱动器：IGBT 和 SiC 栅极驱动电源
• 太阳能系统：微型逆变器和太阳能电源优化器
• PoE PD 直流/直流转换器
• 楼宇自动化 HVAC 系统
• 适用于工业和电信系统的通用隔离式辅助电源轨
• 通用 IGBT、MOSFET、GaN 和 SiC 栅极驱动器
