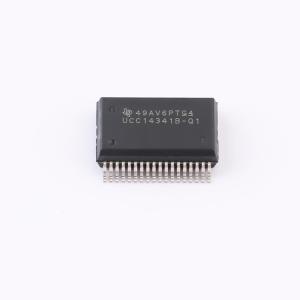

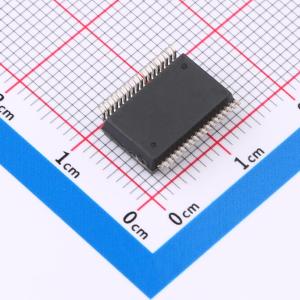

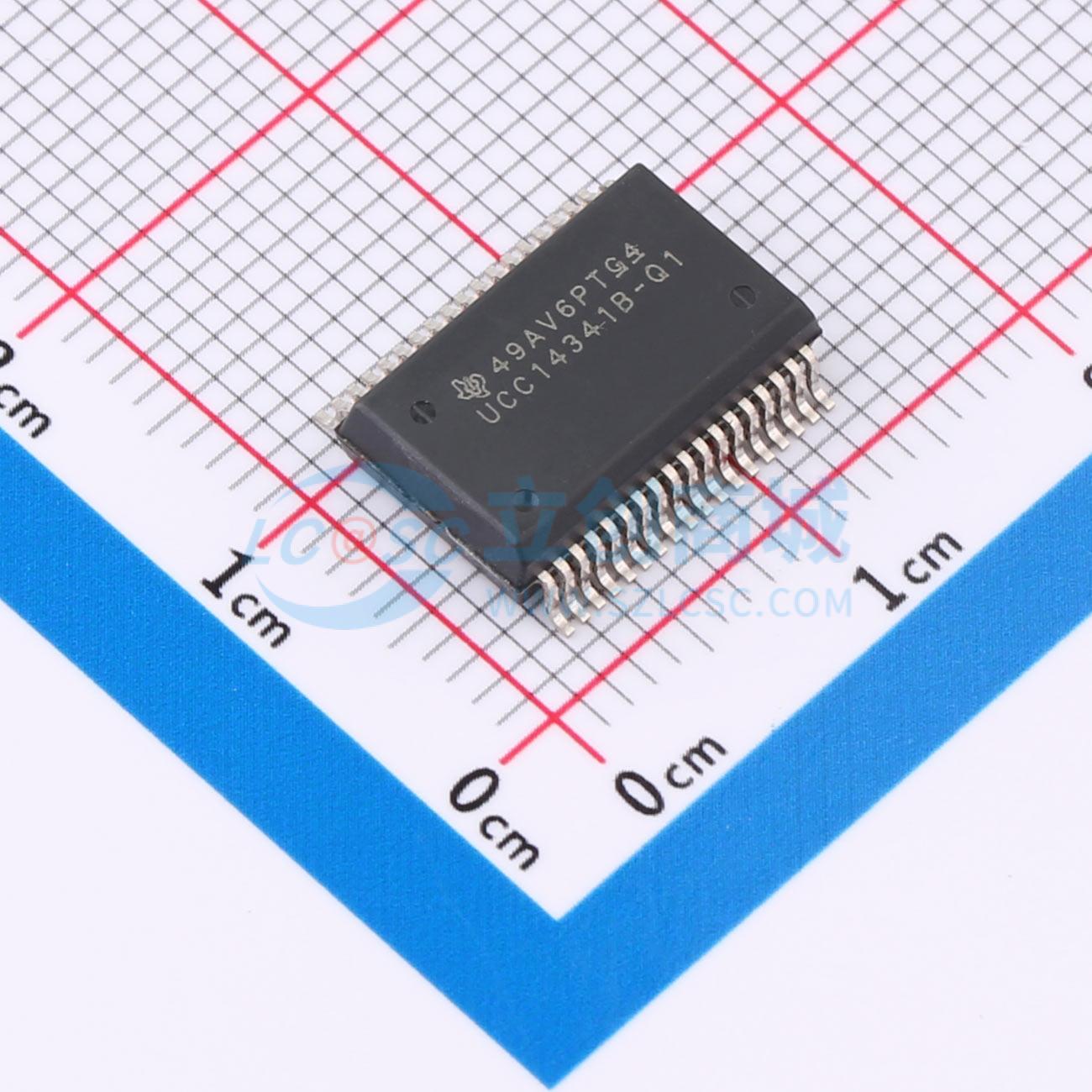

温馨提醒：图片仅供参考，商品以实物为准

UCC14341BQDWNRQ1

汽车用1.5W、15V输入、25V输出、高密度、>5kVRMs隔离式DC/DC模块

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: UCC14341BQDWNRQ1
商品编号: C37253250
商品封装: SOMOD-36
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	输出功率	1W
	工作电压(Vin)	8.5V~18V
	隔离电压(Vrms)	5kV
	功能特性	短路保护；EMI抑制；欠压保护；过流保护；过压保护；过热保护
	工作温度	-40℃~+125℃

商品概述

UCC14341-Q1是一款高隔离电压DC/DC模块，设计用于为IGBT或SiC栅极驱动器供电。该模块集成了变压器和DC/DC控制器，采用专有架构，可实现高效率与极低发射。高精度输出电压可实现更高的系统效率，且不会对功率器件栅极造成过应力。完全集成的模块带有片上器件保护，仅需要最少的外部元器件，还提供额外功能，包括输入欠压锁定、过压锁定、输出电压电源良好比较器、过温关断、软启动定时、可调隔离正负输出电压、使能引脚和开漏输出电源良好引脚。如需了解所有可用封装，请见规格书末尾的可订购附录。

商品特性

集成变压器的高密度隔离DC/DC模块
可驱动IGBT、SiC FET的隔离DC/DC
提供两种输入电压范围选项:13.5V至18V，最大值32V；8.5V至18V适配电动汽车宽EV电池电压，最大值32V
1.5W输出功率（工作条件:13.5V < VIN < 16.5V，TA ≤ 105℃）
1W输出功率（工作条件:8.5V < VIN < 18V，TA ≤ 105℃）
可通过电阻调节单路或双路输出电压，全工作范围调节精度优于±1.3%
采用扩频调制，配合集成变压器实现低电磁发射
具备使能、电源良好、UVLO、OVLO、软启动、短路、功率限制、欠压、过压、过温保护
CMTI > 150kV/μs
符合AEC-Q100认证，适用于汽车应用
1级结温范围:-40℃ ≤ TJ ≤ 150℃
1级环境温度范围:-40℃ ≤ TA ≤ 125℃
支持功能安全设计，有可用文档辅助功能安全系统设计
计划获得安全认证:符合DIN EN IEC 60747-17 (VDE 0884-17)标准的7071VPK加强隔离
计划获得安全认证:符合UL 1577标准的5000VRMS 1分钟隔离
计划获得安全认证:符合CQC GB4943.1标准的加强绝缘
采用36引脚宽体SSOP封装

应用领域

混合动力、电动动力总成系统（EV/HEV）
逆变器和电机控制
车载（OBC）和无线充电器
DC/DC转换器
电网基础设施
EV充电站功率模块
直流充电站
组串逆变器
电机驱动
交流逆变器和VF驱动器、机器人伺服驱动器
工业运输
非道路车辆电驱动

	属性	参数值
	开关频率	15MHz
	静态电流	35mA
	长度	12.83mm
	宽度	7.5mm
	稳压类型	稳压型
