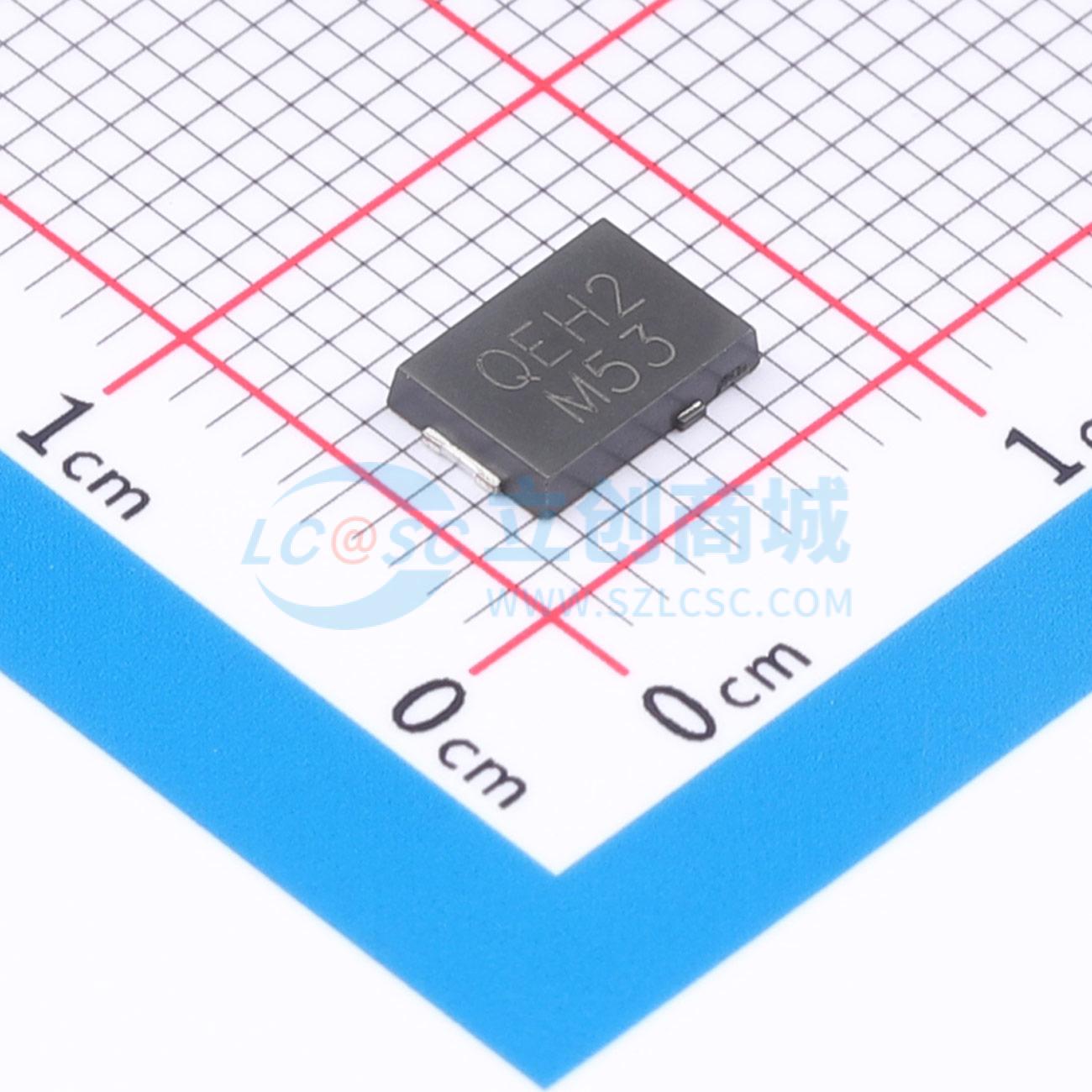

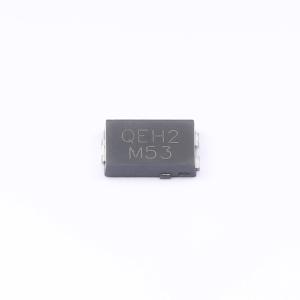

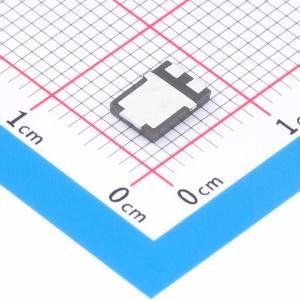

温馨提醒：图片仅供参考，商品以实物为准
VS-8ESH02-M3/H
200V 8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-8ESH02-M3/H
- 商品编号
- C37253266
- 商品封装
- TO-277A
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 980mV@8A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA@200V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | -55℃~+175℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品概述
采用平面结构和铂掺杂寿命控制技术，实现了优化的正向压降与超快恢复时间，确保卓越的整体性能、坚固性和可靠性。极低的存储电荷和恢复电流有效降低了开关损耗，减少了开关元件的功耗。
商品特性
- 超快恢复时间，降低的Qrr，以及软恢复特性
- 最高工作结温175°C
- 针对输出和缓冲应用进行规格定义
- 低正向压降
- 低漏电流
- 符合MSL 1级标准，依据J-STD-020，无铅工艺峰值温度260°C
- 符合JESD 201 2级晶须测试标准
- 材料分类：合规定义请参见相关文档
应用领域
- 缓冲电路
- 升压电路
- 照明
- 高频整流
- 续流二极管
