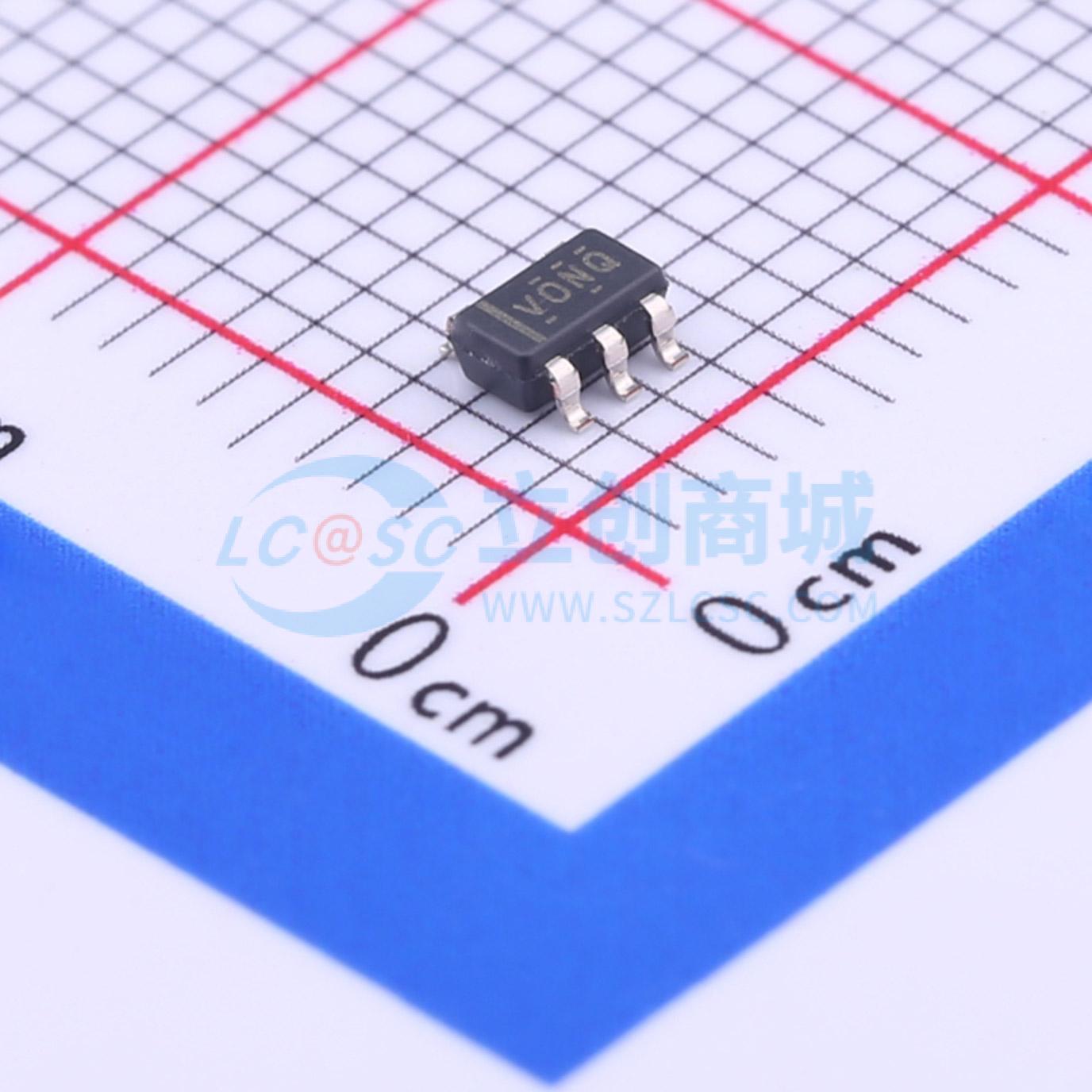

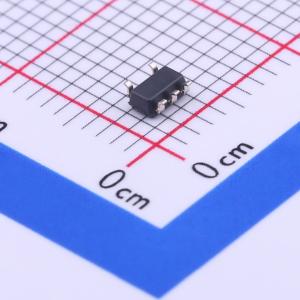

温馨提醒：图片仅供参考，商品以实物为准
TLV431AQDBVRQ1
TLV431AQDBVRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV431A-Q1 汽车类低电压可调节精密并联稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV431AQDBVRQ1
- 商品编号
- C402864
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 输出电压 | 1.24V~6V | |
| 输出电流 | 15mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1% | |
| 电压基准类型 | 并联 | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
TLV431器件是一款低压三端可调电压基准源，在适用的工业和商业温度范围内具有规定的热稳定性。在独立模式下，输出电压可设置为1.24V；使用两个外部电阻时，输出电压可设置为V_REF（1.24V）至6V之间的任意值。与广泛使用的TL431和TL1431并联稳压器基准源相比，这些器件的工作电压更低（1.24V）。 当与光耦合器配合使用时，TLV431器件是3V至3.3V开关模式电源隔离反馈电路中的理想电压基准源。这些器件的典型输出阻抗为0.25Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中成为低压齐纳二极管的绝佳替代品，包括板载稳压和可调电源。
商品特性
- 符合汽车应用要求
- 通过AEC - Q100认证，结果如下：器件温度等级1：环境工作温度范围为 - 40°C至125°C
- 低压工作，V_REF = 1.24V
- 输出电压可调，V_0 = V_REF至6V
- 25°C时的基准电压容差
- TLV431B为0.5%，TLV431A为1%
- 典型温度漂移
- 11mV（ - 40°C至125°C）
- 低工作阴极电流，典型值为80μA
- 典型输出阻抗为0.25Ω
应用领域
- 可调电压和电流基准
- 反激式开关模式电源的次级侧稳压
- 齐纳二极管替代
- 电压监测
- 带集成基准的比较器
