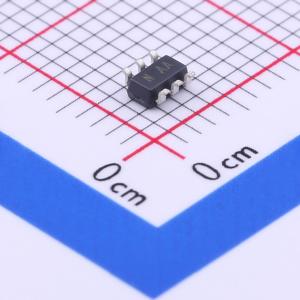

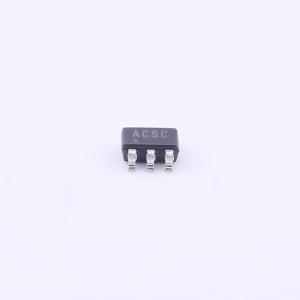

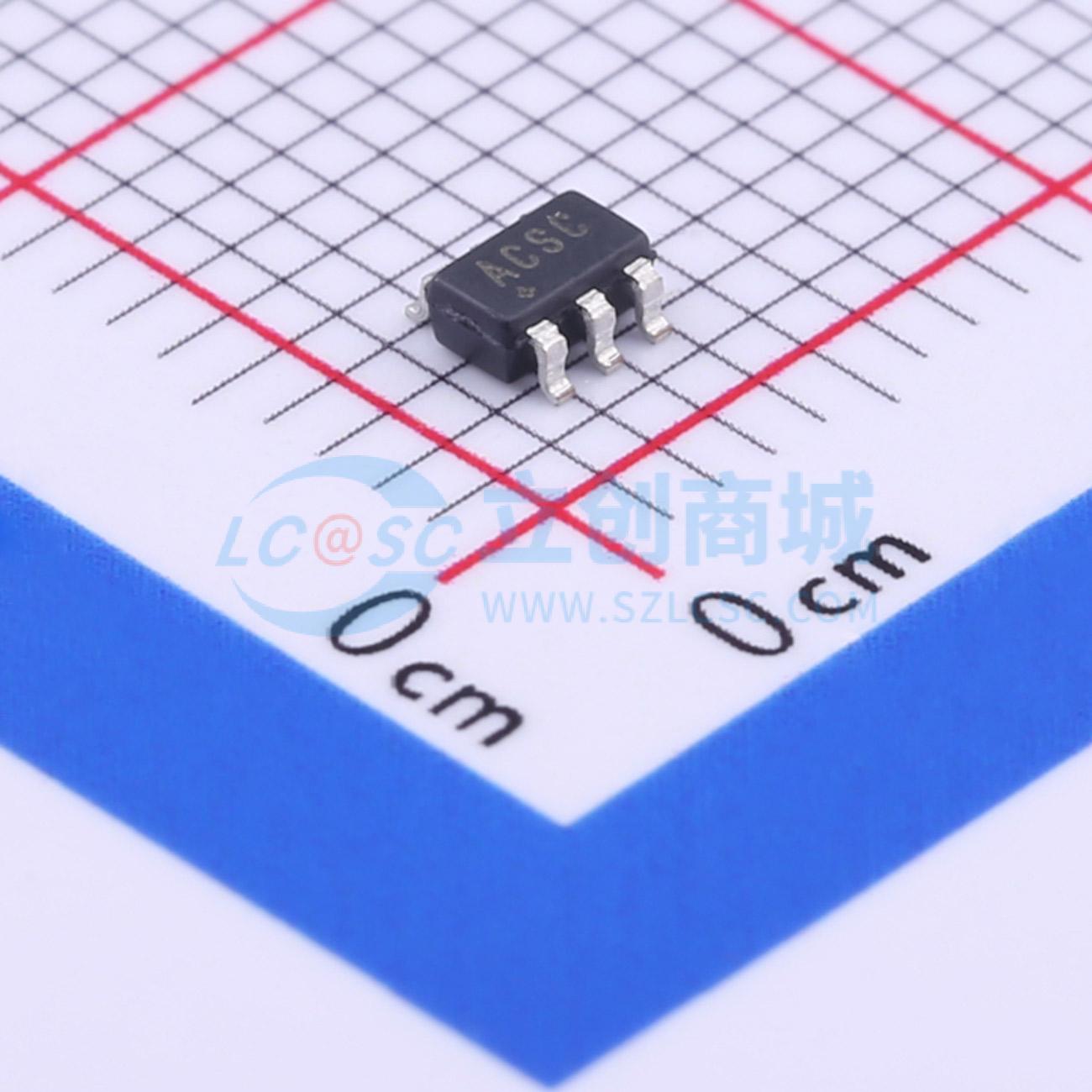

MAX5048CAUT+
MAX5048CAUT+
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 7A吸电流/3A灌出电流、8ns、SOT23、MOSFET驱动器、小尺寸、大电流MOSFET驱动器，理想用于高频开关电源
- 品牌名称
- ADI(亚德诺)
- 商品型号
- MAX5048CAUT+
- 商品编号
- C402920
- 商品封装
- SOT-23-6
- 包装方式
- 管装
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ |
商品概述
MAX5048C是一款高速MOSFET驱动器，能够吸收/提供7A/3A的峰值电流。该器件接收逻辑输入信号并驱动大型外部MOSFET。它具有反相和同相输入，为用户控制MOSFET提供了更大的灵活性。该器件还具备驱动低端增强型氮化镓（GaN）FET所需的特性。其特点是有两个独立的输出，以互补模式工作，在控制导通和关断开关速度方面具有灵活性。 该器件具有内部逻辑电路，可防止输出状态变化时出现直通现象。无论V+电压如何，逻辑输入都能抵御高达+14V的电压尖峰。传播延迟时间被最小化，并且在反相和同相输入之间实现了匹配。该器件的开关时间极快，传播延迟极短（典型值为8ns），非常适合高频电路。 该器件由+4V至+14V的单电源供电，典型电源电流消耗为0.5mA，采用TTL输入逻辑电平。该器件采用6引脚SOT23封装，为MAX5048B的用户提供了升级途径。
商品特性
- 提高功率转换效率
- 低至8ns的传播延迟
- 带1nF负载时，典型上升时间为5ns，典型下降时间为4ns
- 0.3Ω开漏n沟道灌电流输出
- 0.84Ω开漏p沟道拉电流输出
- 改善电磁干扰（EMI）
- 独立的拉/灌电流输出，可控制上升和下降时间
- 减小解决方案的尺寸和成本
- 低输入电容（典型值为10pF）
- 6引脚SOT - 23封装
- +4V至+14V单电源供电
- 控制MOSFET时具有更大的灵活性
- 反相和同相输入之间的延迟时间匹配
- 7A/3A峰值灌/拉驱动电流
- 带迟滞的TTL逻辑电平输入，具备抗噪能力
- 提高系统可靠性
- 无论V+电压如何，输入额定电压可达+14V
- 热关断保护
- -40℃至+125℃的工作温度范围
- 易于从MAX5048B升级
- 引脚与MAX5048B兼容
应用领域
- 功率MOSFET开关
- 开关模式电源
- DC - DC转换器
- 电机控制
- 电源模块
