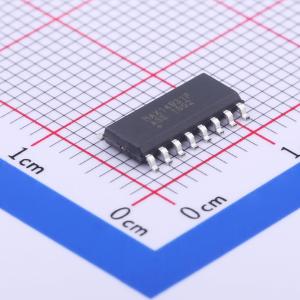

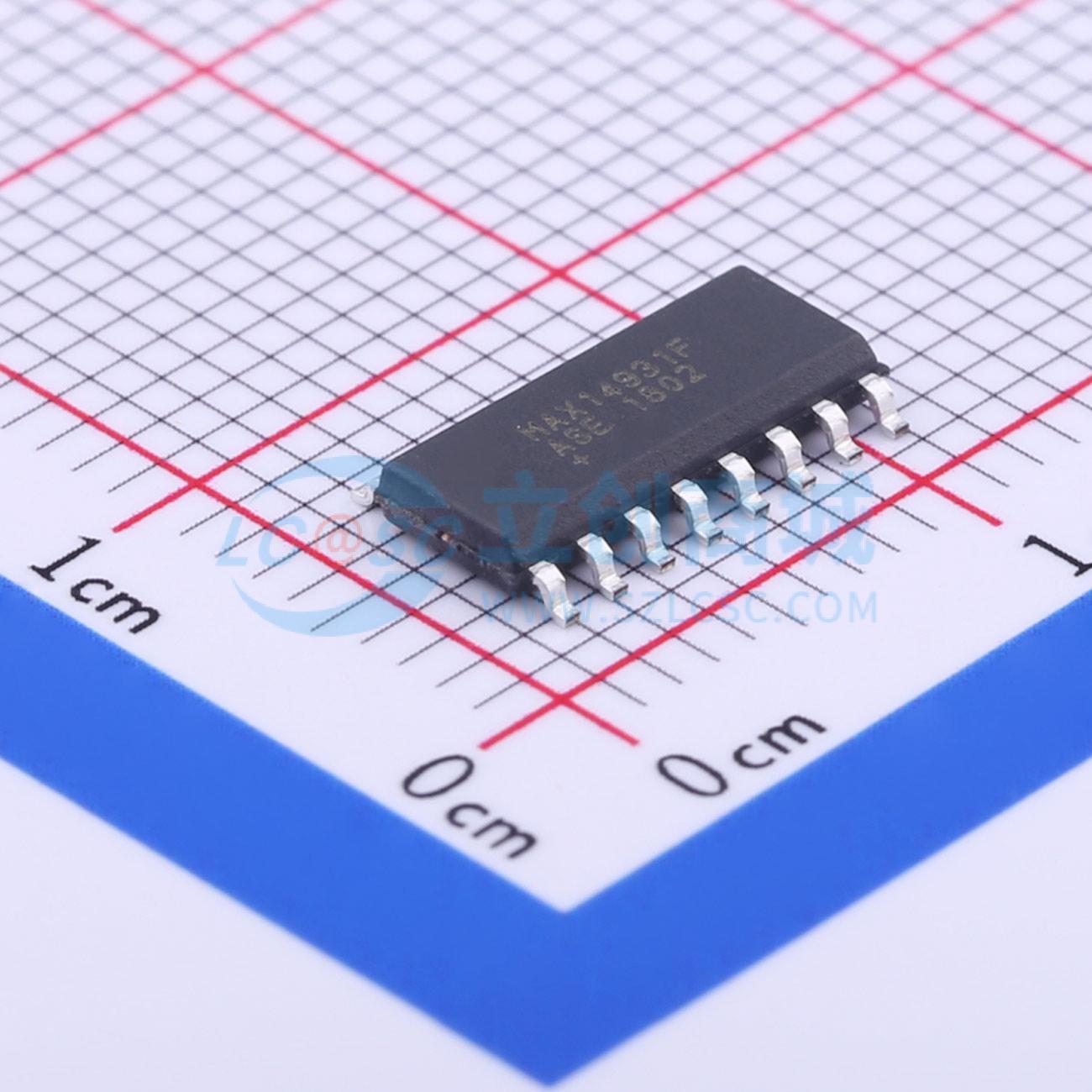

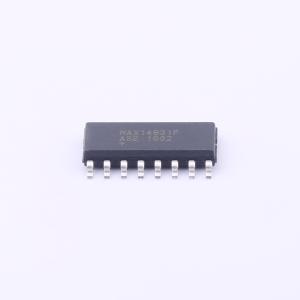

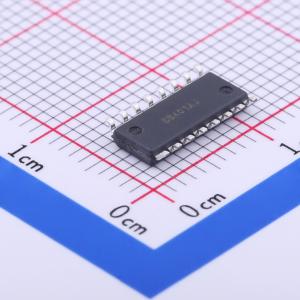

MAX14931FASE+

MAX14930–MAX14932 是一系列采用美信专有工艺技术的 4 通道、2.75kVRMS 和 3.75kVRMS 数字隔离器。MAX14130–MAX14131 是采用更小尺寸 QSOP 封装的 4 通道 1kVRMS 数字隔离器。MAX14930–MAX14932 系列可在最高 +125℃ 的环境温度下，在不同电源域的电路之间传输数字信号。 MAX14930–MAX14932 系列提供三种可能的单向通道配置，以适应任何 4 通道设计，包括 SPI、RS - 232、RS - 485 和数字 I/O 应用。 这些器件的数据速率可选，范围从直流到 1Mbps、25Mbps 或 150Mbps。每个器件还提供默认高电平或默认低电平配置。 隔离器两侧独立的 1.71V 至 5.5V 电源，也使这些器件适合用作电平转换器。 MAX14930–MAX14932 提供 16 引脚宽体（10.3mm×7.5mm）和窄体（9.9mm×3.9mm）SOIC 封装。MAX14130–MAX14131 提供 16 引脚（6mm×5mm）QSOP 封装。所有器件的额定工作环境温度范围为 -40℃ 至 +125℃。

• 强大的数字信号电流隔离功能
• 60 秒内可承受高达 3.75kV_RMS（VISO）（MAX14930–MAX14932）
• 持续承受 443VRMS（VIOWM）（MAX14930–MAX14932）
• 630VP 重复峰值电压（VIORM）（MAX14930–MAX14932）
• 符合 IEC 61000 - 4 - 5 标准，可承受 ±10kV 浪涌
• 可直接与大多数微控制器和 FPGA 接口
• 支持 1.71V 至 5.5V 电源
• 多种选项支持广泛应用
• 3 种数据速率（1Mbps、25Mbps、150Mbps）
• 3 种通道方向配置
• 2 种输出默认状态（高或低）
• 3 种封装（爬电距离和电气间隙分别为 3.8mm、4mm、8mm）
• 高数据速率下低功耗
• 在 1.8V 时：
  • 1Mbps 时每通道典型电流为 2.5mA
  • 100Mbps 时每通道典型电流为 5.25mA
• 在 3.3V 时：
  • 1Mbps 时每通道典型电流为 2.6mA
  • 100Mbps 时每通道典型电流为 7.1mA

• 工业自动化现场总线通信
• 隔离式 SPI、RS - 232、RS - 485/RS - 422
• 通用多通道隔离应用
• 电池管理
• 医疗系统
