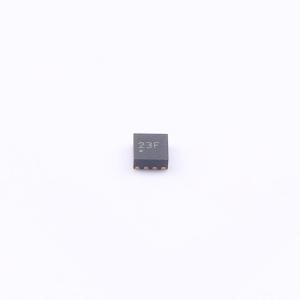

温馨提醒：图片仅供参考，商品以实物为准
MASW-008955-TR3000
GaAsSP3T射频开关，DC至3.5GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MASW-008955是一款基于GaAspHEMT技术的单刀三掷(SP3T)射频开关，采用无铅2mm8引脚PDFN封装。该器件适用于要求低控制电压、低插入损耗、高隔离度、小尺寸和低成本的应用。
- 品牌名称
- MACOM
- 商品型号
- MASW-008955-TR3000
- 商品编号
- C3312915
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 0Hz~3.5GHz | |
| 隔离度 | 22dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.85dB | |
| 工作电压 | 1.8V~5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
采用无铅2 mm 8引脚PDFN封装的砷化镓（GaAs）赝配高电子迁移率晶体管（pHEMT）单片微波集成电路（MMIC）单刀三掷（SP3T）开关。非常适合需要低控制电压、低插入损耗、高隔离度、小尺寸和低成本的应用。典型应用包括无线局域网（WLAN）或蓝牙系统中的滤波器和天线切换，这些系统将独立的接收功能连接到公共天线。该器件可用于所有工作频率高达3.5 GHz且需要低控制电压的系统。采用0.5微米栅长的GaAs pHEMT工艺制造。该工艺具有全钝化特性，以确保性能和可靠性。
商品特性
- 低插入损耗：在2.45 GHz时为0.55 dB
- 高1 dB压缩点（P1dB）：35 dBm
- 0.5微米GaAs pHEMT工艺
- 无铅2 mm 8引脚PDFN封装
- 无卤“绿色”模塑料
- 兼容260℃回流焊
- 低栅极延迟，适用于对时序敏感的应用
- 采用1.8 V上拉电压，可在1.8 V下工作
应用领域
- 无线局域网（WLAN）或蓝牙系统中的滤波器和天线切换
- 所有工作频率高达3.5 GHz且需要低控制电压的系统
