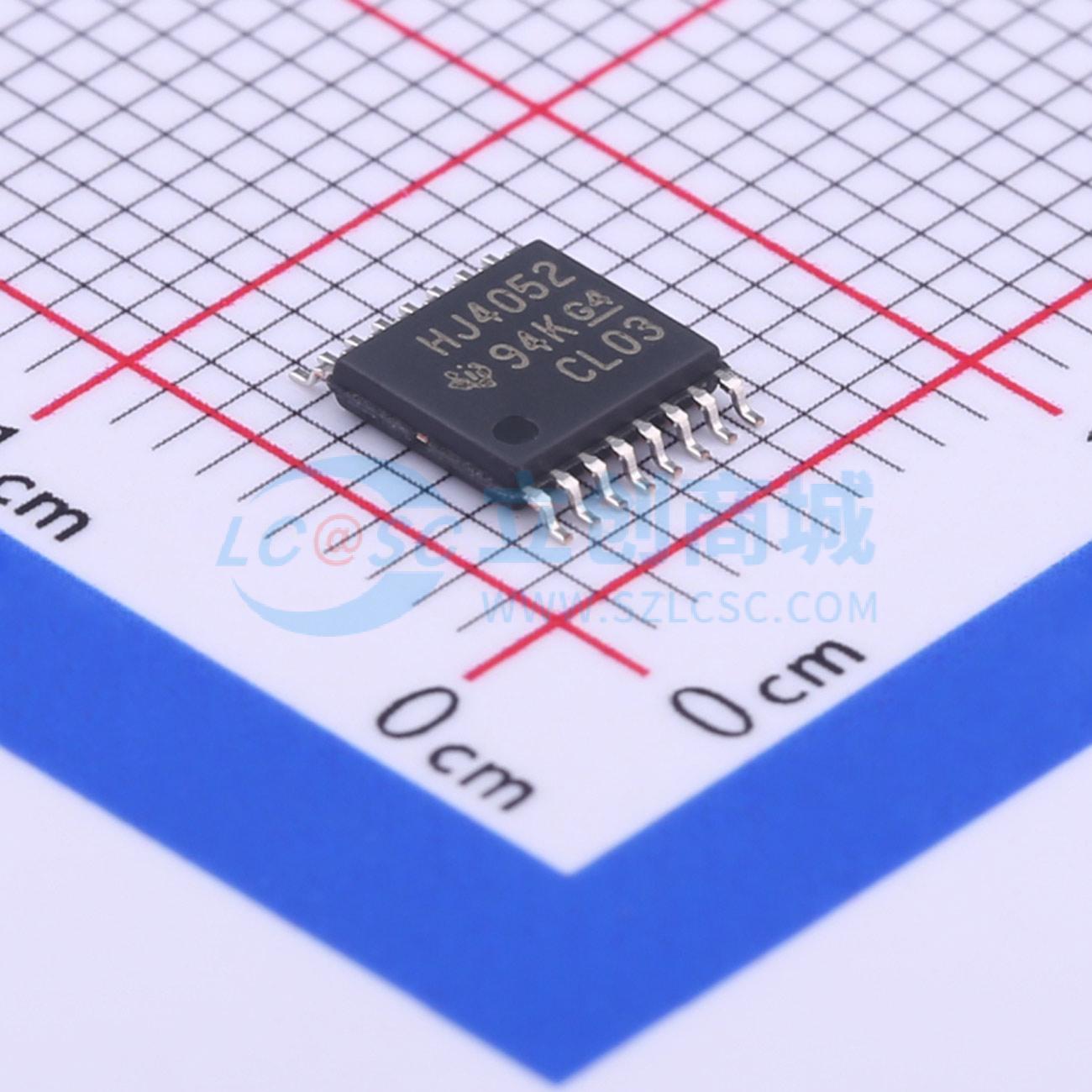

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4052PWR
CD74HC4052 模拟多路复用器/多路信号分离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双4通道模拟多路复用器/多路信号分离器，具有低导通电阻和低关断漏电流。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4052PWR
- 商品编号
- C402158
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 导通时间(ton) | 45ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 70Ω | |
| 关闭时间(toff) | 50ns | |
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 4ns |
商品概述
CDx4HC405x 和 CDx4HCT405x 器件是数字控制的模拟开关，采用硅栅CMOS技术实现了与LSTTL相似的操作速度，同时具有标准CMOS集成电路的低功耗特性。这些模拟多路复用器和解复用器可以控制在电源电压范围内（例如，Vcc到VEE）变化的模拟电压。它们是双向开关，允许任何模拟输入作为输出使用，反之亦然。这些开关具有低导通电阻和低关断泄漏。此外，所有这些器件都有一个使能控制端，在该端为高电平时，会将所有开关置于关闭状态。
应用领域
- 数字无线电
- 信号门控
- 工厂自动化
- 电视机
- 家电
- 可编程逻辑电路
- 传感器
