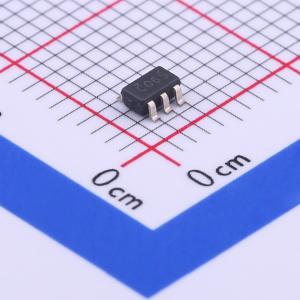

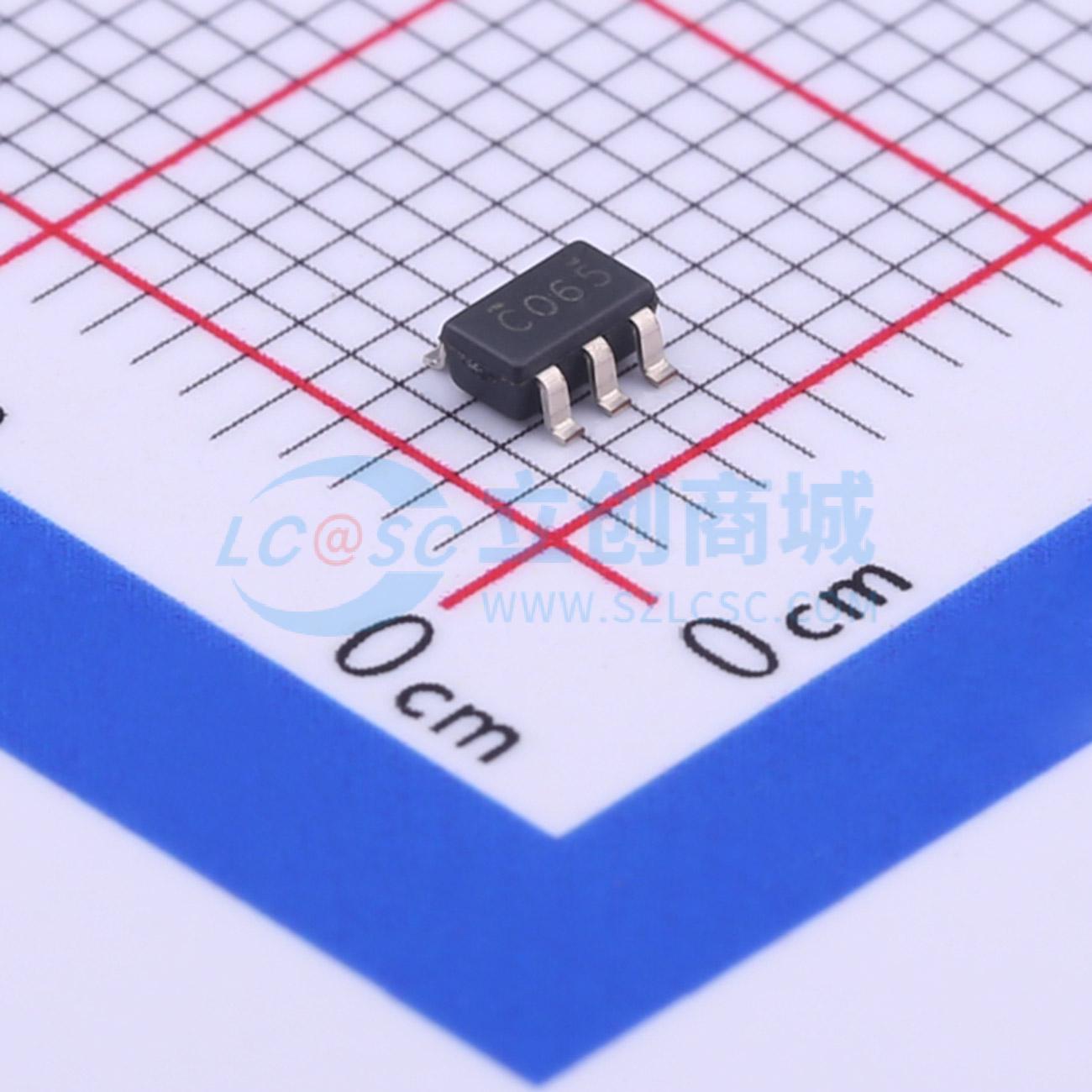

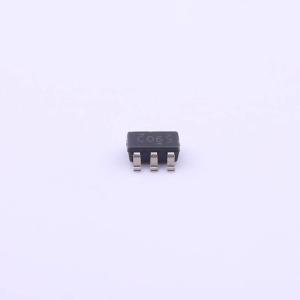

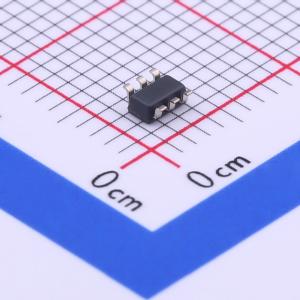

SN74LVC2G06DBVR
双反相器缓冲器和驱动器,带漏极开路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC2G06 具有漏极开路输出的 2 通道、1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G06DBVR
- 商品编号
- C402162
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 输入数 | 2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV~800mV | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 2.9ns@5V,50pF | |
| 系列 | 74LVC系列 | |
| 工作温度 | -40℃~+125℃ |
商品概述
这款双反相缓冲器和驱动器设计用于1.65V至5.5V的工作电压。SN74LVC2G06器件的输出为开漏引脚,可以与其他开漏输出连接以实现主动低电平、线或(wired-OR)或主动高电平线与(wired-AND)功能。最大灌电流为32mA。该器件针对部分断电应用使用Ioff进行了全面规定。Ioff电路可禁用输出,防止在设备断电时通过设备产生有害的电流回流。NanoFree封装技术是IC封装概念的重大突破,它将裸片作为封装。
商品特性
- 提供封装,支持5V操作
- 在3.3V下最大tp为3.4 ns
- 低功耗,最大ICC为10 μA
- 在3.3V下输出驱动±24 mA
- 在VCC=3.3V、TA=25℃时典型VOLP(输出地弹)<0.8 V
- 在VCC=3.3V、TA=25℃时典型VOHV(输出VOH下冲)>2 V
- 输入和开漏输出可接受高达5.5V的电压
- 支持热插拔、部分电源关闭模式和反向驱动保护
- 锁存性能超过每JESD 78 Class II 100 mA
- 支持降压转换(5V到3.3V和3.3V到1.8V)
- ESD保护超过JESD 22 2000V人体模型(A114-A)、200V机器模型(A115-A)、1000V带电设备模型(C101)
该双反相缓冲器和驱动器设计用于1.65V至5.5V的操作。
SN74LVC2G06器件的输出是开漏,可以与其他开漏输出连接以实现低电平有效、线或、高电平有效线与功能。最大灌电流为32 mA。
该器件完全支持使用Ioff的部分电源关闭应用。Ioff电路禁用输出,防止在电源关闭时通过器件的有害电流回流。
NanoFree封装技术是IC封装概念的重大突破,使用裸片作为封装。
应用领域
- AV接收器
- Blu-ray播放器和家庭影院
- DVD录像机和播放器
- 台式或笔记本电脑
- 数字收音机或互联网收音机播放器
- 数字摄像机(DVC)
- 嵌入式PC
- GPS:个人导航设备
- 移动互联网设备
- 网络投影前端
- 便携式媒体播放器
- 专业音频混音器
- 烟雾探测器
- 固态硬盘(SSD):企业级
- 高清电视(HDTV)
