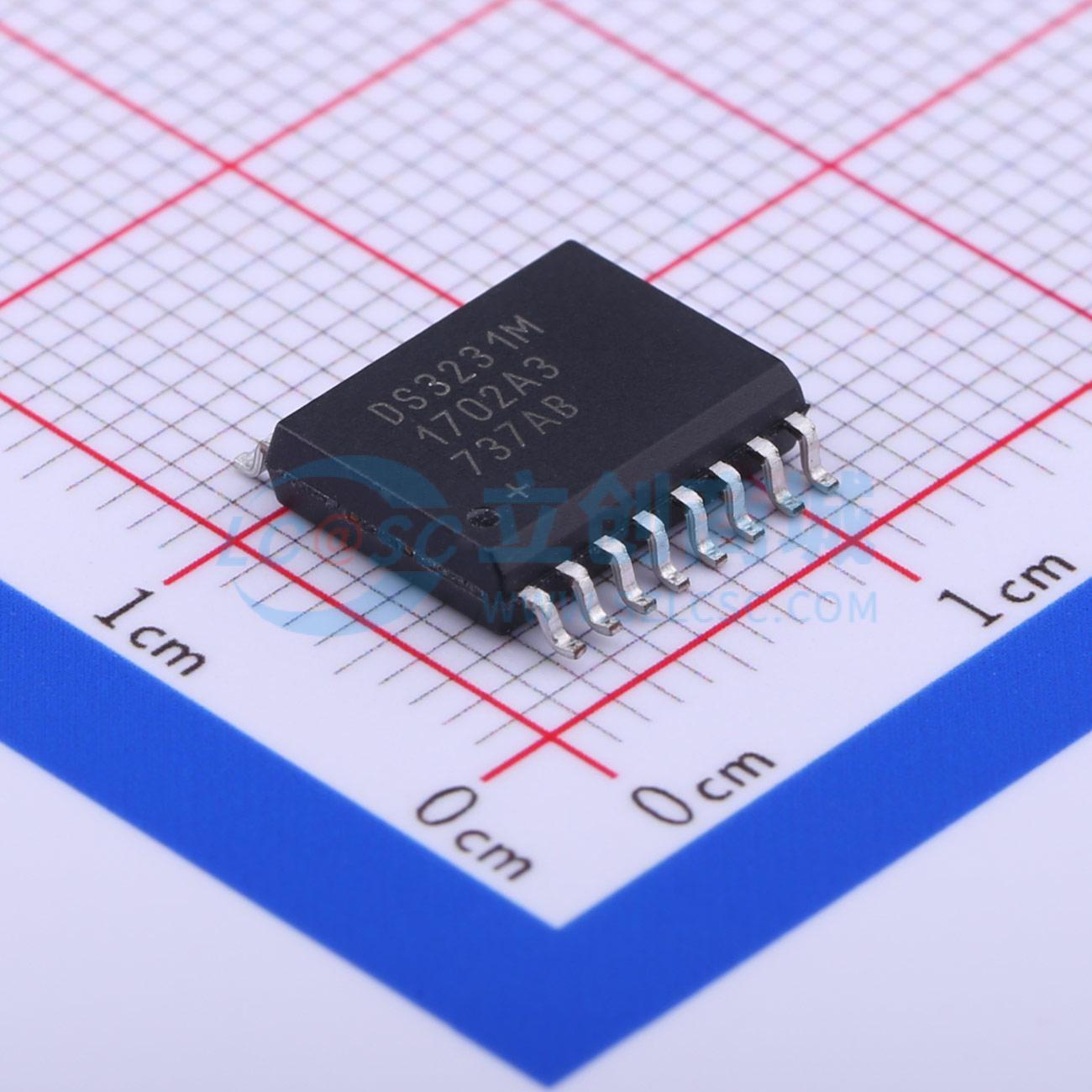

DS3231M+TRL

DS3231M是一款低成本、高精度的I2C实时时钟（RTC）。该器件集成了电池输入，在主电源中断时仍能保持精确计时。微机电系统（MEMS）谐振器的集成提高了器件的长期精度，并减少了生产线中的零件数量。DS3231M的封装尺寸与广受欢迎的DS3231 RTC相同。 RTC可维护秒、分、时、星期、日期、月份和年份信息。月末日期会针对少于31天的月份自动调整，包括闰年修正。时钟可采用24小时或12小时格式运行，并带有上午/下午指示。提供两个可编程的定时闹钟和一个1Hz输出。地址和数据通过I2C双向总线进行串行传输。精密的温度补偿电压基准和比较器电路可监控VCC状态，以检测电源故障、提供复位输出，并在必要时自动切换到备用电源。此外，RST引脚可作为按钮输入进行监控，用于生成微处理器复位信号。

• 在-45℃至+85℃温度范围内，计时精度为±5ppm（±0.432秒/天）
• 电池备份，实现连续计时
• 低功耗
• 封装尺寸和功能与DS3231兼容
• 完整的时钟日历功能，包括秒、分、时、星期、日期、月份和年份，支持至2100年的闰年补偿
• 两个定时闹钟
• 1Hz和32.768kHz输出
• 带消抖功能的复位输出和按钮输入
• 快速（400kHz）I2C兼容串行总线
• 2.38V至5.5V供电电压
• 数字温度传感器，精度为±3℃
• -45℃至+85℃温度范围
• 8引脚或16引脚SO封装
• 获美国保险商实验室（UL）认可
