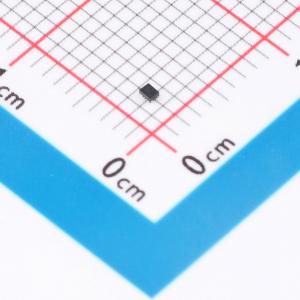

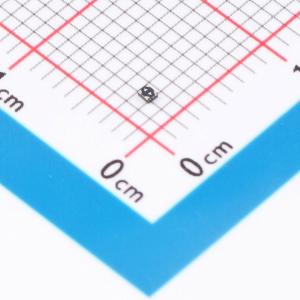

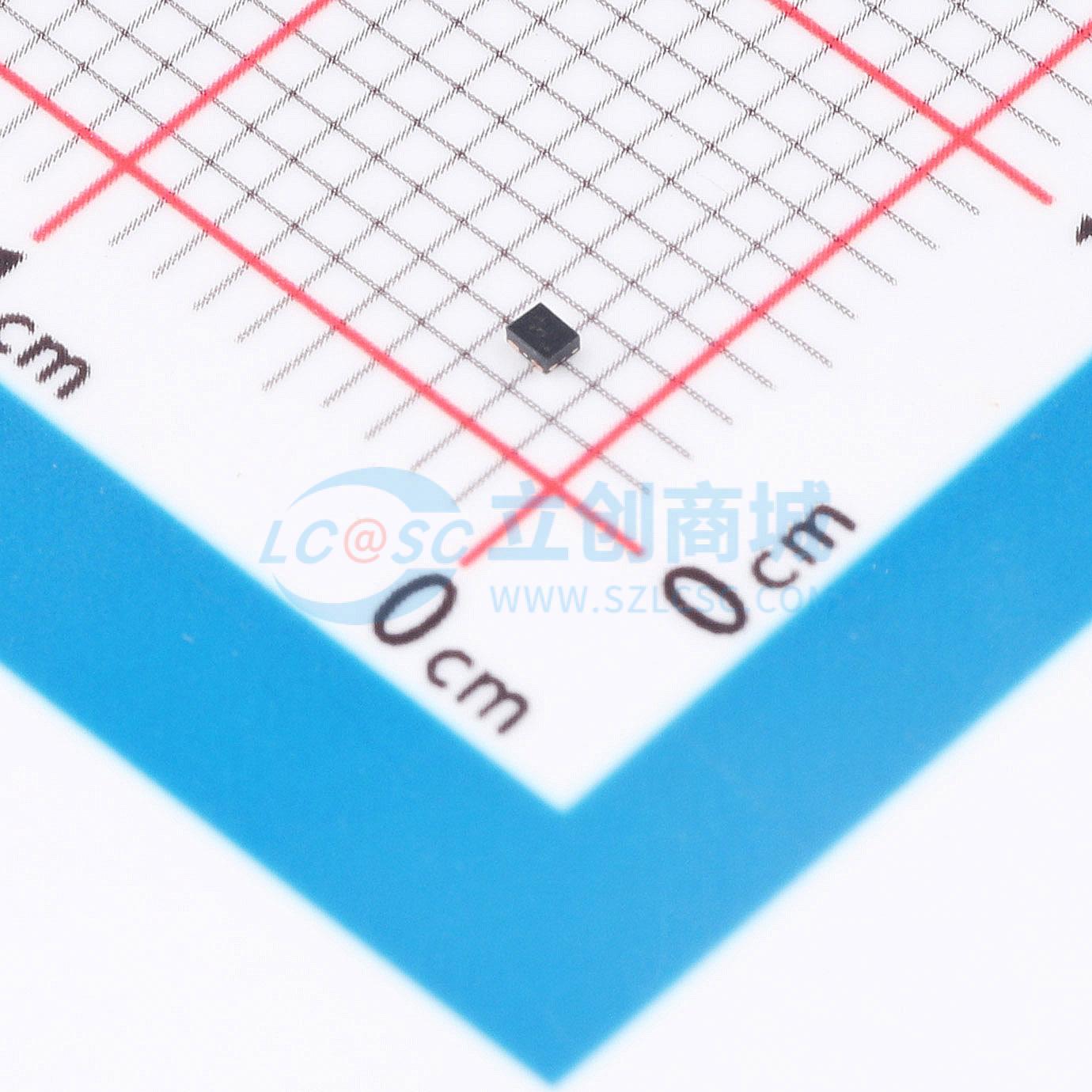

LSF0002DTQR

适用于开漏或推挽应用的超小型自动双向转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LSF0002 器件支持双向电压转换，而无需使用 DIR 引脚，这更大限度地降低了系统工作量（对于 PMBus、I2C 和 SMBus 等）。LSF 系列器件在容性负载 ≤30pF 时支持高达 100MHz 的上行转换和 100MHz 以上的下行转换；在容性负载为 50pF 时支持高达 40MHz 的上行或下行转换，因此 LSF 系列可支持更多的消费类或电信接口（MDIO 或 SDIO）。 LSF 系列的 I/O 端口能够耐受 5V 电压，因此与工业和电信应用中的 TTL 电平兼容。LSF 系列能够设置不同的电压转换电平，因此较为灵活。与 LSF0x0x 系列不同，LSF0002 不需要 VREF_A 和 VREF_B 电源以及 200kΩ 偏置电阻器。LSF0002 利用 VBIAS 引脚，通过偏置到与 I/O 上要转换到和从中转换的较低电源相同的电压来实现转换。
品牌名称: TI(德州仪器)
商品型号: LSF0002DTQR
商品编号: C36886588
商品封装: X2SON-6(0.8x1)
包装方式: 袋装
商品毛重: 0.03克(g)

商品参数

商品概述

LSF0002 器件支持双向电压转换，而无需使用 DIR 引脚，这更大限度地降低了系统工作量（对于 PMBus、I2C 和 SMBus 等）。LSF 系列器件在容性负载 ≤30pF 时支持高达 100MHz 的上行转换和 100MHz 以上的下行转换；在容性负载为 50pF 时支持高达 40MHz 的上行或下行转换，因此 LSF 系列可支持更多的消费类或电信接口（MDIO 或 SDIO）。 LSF 系列的 I/O 端口能够耐受 5V 电压，因此与工业和电信应用中的 TTL 电平兼容。LSF 系列能够设置不同的电压转换电平，因此较为灵活。与 LSF0x0x 系列不同，LSF0002 不需要 VREF_A 和 VREF_B 电源以及 200kΩ 偏置电阻器。LSF0002 利用 VBIAS 引脚，通过偏置到与 I/O 上要转换到和从中转换的较低电源相同的电压来实现转换。

商品特性

在无方向引脚的情况下提供双向电压转换
容性负载 ≤ 30pF 时，支持高达 100MHz 的上行转换和 100MHz 以上的下行转换
容性负载为 50pF 时，支持高达 40MHz 的上行/下行转换
可实现以下电压之间的双向电压电平转换：
- 0.95V ↔ 1.8V/2.5V/3.3V/5V
- 1.2V ↔ 1.8V/2.5V/3.3V/5V
- 1.8V ↔ 2.5V/3.3V/5V
- 2.5V ↔ 3.3V/5V
- 3.3V ↔ 5V
低待机电流
支持 TTL 的 5V 耐受 I/O 端口
低 RON 可提供较少的信号失真
针对 EN 为低电平的高阻抗 I/O 引脚采用直通引脚以简化 PCB 布线
闩锁性能 > 100mA，符合 JESD 17 规范
-40°C 至 125°C 工作温度范围

应用领域

GPIO、MDIO、PMBus、SMBus、SDIO、UART、I²C 和电信基础设施中的其他接口
企业系统
通信设备
个人电子产品
工业应用

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	TTL
	输出信号	TTL
	数据速率	100Mbps

	属性	参数值
	工作电压(VCCA)	900mV~5.5V
	每个电路通道数	2
	输出类型	推挽；开漏
	工作温度	-40℃~+125℃
	特性	自动方向检测
