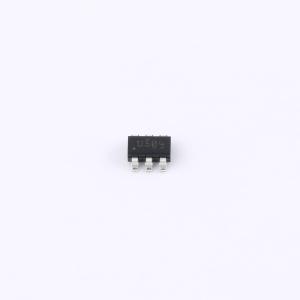

温馨提醒：图片仅供参考，商品以实物为准

UCC287504DBVR

用于离线应用的高性能PWM控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: UCC287504DBVR
商品编号: C36895608
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	功能特性	恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	工作模式	CCM
	反馈方式	副边反馈

商品概述

UCC28750是一款高集成度电流模式、支持连续导通的PWM控制器，针对使用光耦的高性能、低待机功耗、高性价比离线反激转换器应用进行了优化。在轻负载条件下，器件进入频率折返和突发模式，提升轻负载效率。UCC28750采用的突发模式算法控制最小有效开关频率，避免轻负载条件下产生可闻噪声。频率抖动可改善EMI性能，在正常工作、频率折返和功率升压操作中均处于激活状态。UCC28750提供多种保护功能，可借助最少的外部元件实现稳健的转换器设计。输出过功率保护(OPP)和逐周期过流限制可保护负载和功率级元件免受电应力影响。过压和欠压锁定(OVLO 和 UVLO)可防止器件在不符合要求的输入条件下进行开关操作。FLT引脚可根据器件变体提供线路掉电检测与保护，或外部过温、过压保护。无论器件变体为何，通过将FLT引脚接地即可通过外部控制禁用该器件。

商品特性

稳定连续导通模式(CCM)工作，内置斜率补偿
固定频率工作，可选65kHz 或 100kHz
采用光耦实现次级侧稳压(SSR)
频率折返和突发模式，可提升轻负载效率
频率抖动，可改善EMI性能
栅极拉/灌电流能力为300mA/500mA
内置4ms软启动
完善的保护功能
过压和欠压锁定
输出过功率保护(OPP)
输出短路(OSC)保护
输出过压(OVP)保护
逐周期峰值过流限制
FLT引脚支持外部过温、过压保护(OTP, OVP)以及掉电检测
内置热关断

应用领域

隔离离线AC/DC电源
电器
电池组和充电器
小型家用电器
大型家用电器
电网基础设施
电表
组串式逆变器
微型逆变器
电力传输
12V输出服务器电源

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~26V
	开关频率	56kHz~73kHz
	最大占空比	80%
