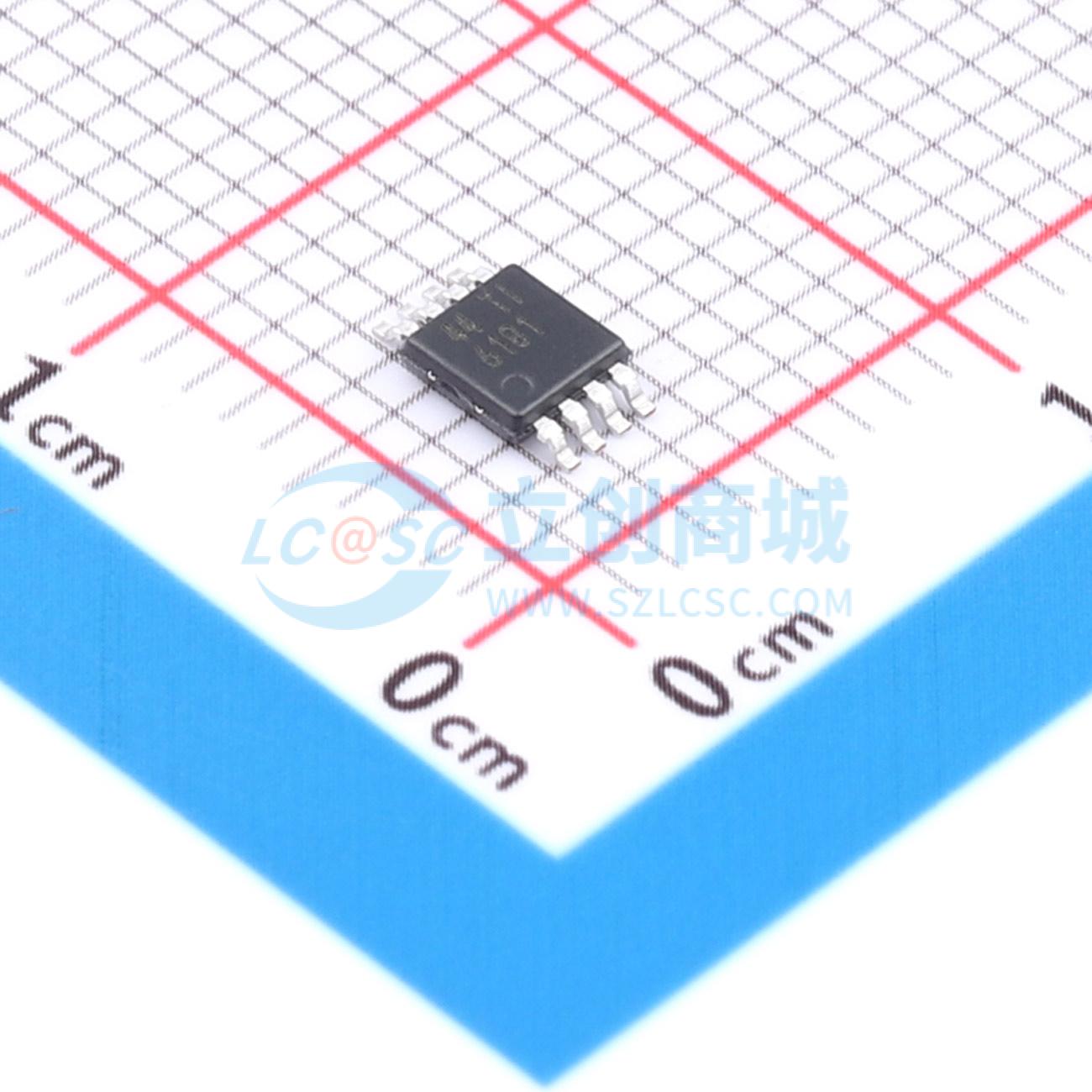

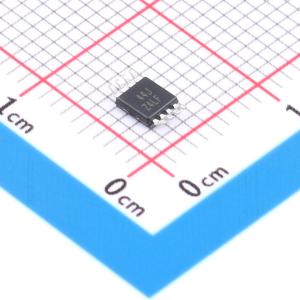

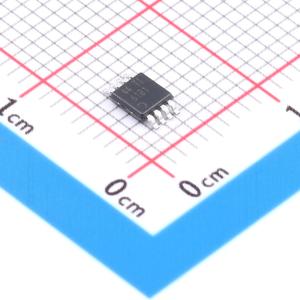

温馨提醒：图片仅供参考，商品以实物为准

TMAG6181EDGKRQ1

具有集成圈数计数器的高精度模拟AMR角度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款基于各向异性磁阻（AMR）技术的高精度角度传感器。该器件集成信号调节放大器，并提供与所施加平面磁场的方向相关的差分正弦和余弦模拟输出。该器件还在X轴和Y轴上具有两个独立的霍尔传感器，用于跟踪旋转情况。具有宽工作磁场（20mT－1T），可实现灵活的机械放置以及低延迟 (< 2μs) 输出，适用于转子位置检测等高速应用
品牌名称: TI(德州仪器)
商品型号: TMAG6181EDGKRQ1
商品编号: C36898623
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.571429克(g)

商品参数

	属性	参数值
	最小磁场	20mT
	工作电流	5mA
	工作温度	-40℃~+150℃
	功能特性	欠压锁定；自动增益控制(AGC)；内置自检(BIST)；过压锁定

商品概述

TMAG6181-Q1 是一款基于各向异性磁阻 (AMR) 技术的高精度角度传感器。该器件集成信号调节放大器，并提供与所施加平面磁场的方向相关的差分正弦和余弦模拟输出。该器件还在 X 轴和 Y 轴上具有两个独立的霍尔传感器，用于跟踪旋转情况。TMAG6181-Q1 具有宽工作磁场 (20mT – 1T)，可实现灵活的机械放置以及低延迟 (< 2µs) 输出，适用于转子位置检测等高速应用。通过使用一个睡眠引脚，使器件能够进入两种低功耗模式（睡眠模式和低功耗圈数计数模式），快速启动时间 (<40µs) 有助于实现低功耗应用。该器件集成一个圈数计数器来记录旋转圈数，并使用 TURNS 引脚上的 PWM 来传输圈数计数器值。TMAG6181-Q1 提供广泛的诊断功能，专为功能安全应用而设计。该器件可在 –40°C 至 150°C 的宽环境温度范围内保持稳定一致的性能，同时具有超小的热漂移和寿命误差。

商品特性

符合面向汽车应用的 AEC-Q100 标准，温度等级 0:-40℃ 至 150℃
功能安全合规型，专为功能安全应用开发，有文档可帮助使 ISO 26262 系统设计满足 ASIL-B 要求
高精度、低角度误差 AMR 传感器
高速 AMR 角度传感器，< 2µs 的超低延迟支持高达 100krpm，角度范围:180°
具有低角度漂移，无需在整个温度范围内进行校准
宽工作磁场范围:20mT 至 1T
正弦和余弦差分比例式模拟输出
支持差分端或单端应用
快速启动时间:< 40µs
集成的圈数计数器使用 PWM 输出提供旋转圈数计数，启用圈数计数器的低功耗模式为 50μA，智能旋转跟踪功能可在低功耗模式下跟踪高达 8krpm 的旋转
用于进入睡眠模式的专用引脚，睡眠模式电流 < 5µA
电源电压范围:2.7V 至 5.5V

应用领域

EPS 转子位置检测
EPS 手轮角度检测
BLDC/PMSM 转子位置检测
电动自行车和两轮机动车
雨刮器模块和执行器
编码器位置检测
伺服驱动位置传感器
集成带式起动发电机

	属性	参数值
	商品目录	磁性角度传感器
	输出形式	PWM
	工作电压	2.7V~5.5V
	转速	100000rpm
