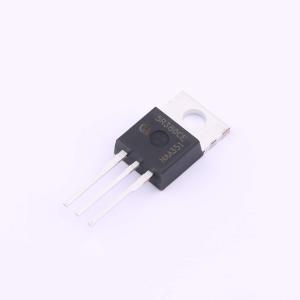

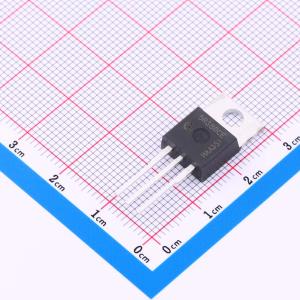

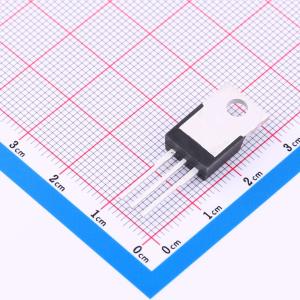

IPP50R380CEXKSA1
1个N沟道 耐压:500V 电流:14.1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CoolIMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。CoolIMOS CE系列结合了领先的SJ MOSFET供应商的经验和高级创新，与目标应用中的标准MOSFET相比，是一种具有成本吸引力的替代方案。所得器件具备快速开关SJ MOSFET的所有优点，同时不牺牲易用性。极低的开关和传导损耗使开关应用更加高效、紧凑、轻便和凉爽。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPP50R380CEXKSA1
- 商品编号
- C3288934
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 14.1A | |
| 导通电阻(RDS(on)) | 380mΩ@13V | |
| 耗散功率(Pd) | 98W | |
| 阈值电压(Vgs(th)) | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24.8nC@10V | |
| 输入电容(Ciss) | 584pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 40pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
CoolMOSTM 是一项用于高压功率 MOSFET 的革命性技术,依据超结(SJ)原理设计。CoolMOSTM CE 系列融合了领先的 SJ MOSFET 供应商的经验与卓越创新,与目标应用中的标准 MOSFET 相比,是一种更具成本效益的选择。由此产生的器件具备快速开关 SJ MOSFET 的所有优势,同时不牺牲易用性。极低的开关损耗和传导损耗使开关应用更加高效、紧凑、轻便且散热更佳。
商品特性
- 由于极低的品质因数 Rdson*Qg 和 Eoss,损耗极低
- 极高的换向鲁棒性
- 易于使用/驱动
- 无铅镀层,无卤模塑料
- 根据 JEDEC(J - STD20 和 JESD22)标准,适用于工业级应用
应用领域
- 例如 PC 电源、液晶与等离子电视以及照明等应用中的 PFC 级、硬开关 PWM 级和谐振开关 PWM 级。
