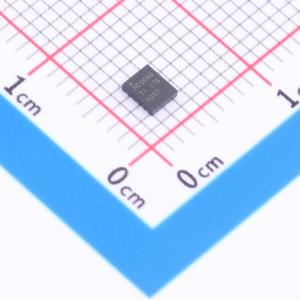

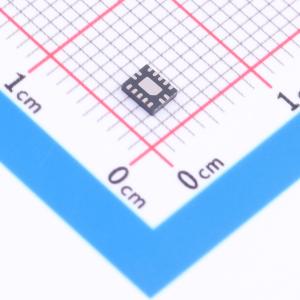

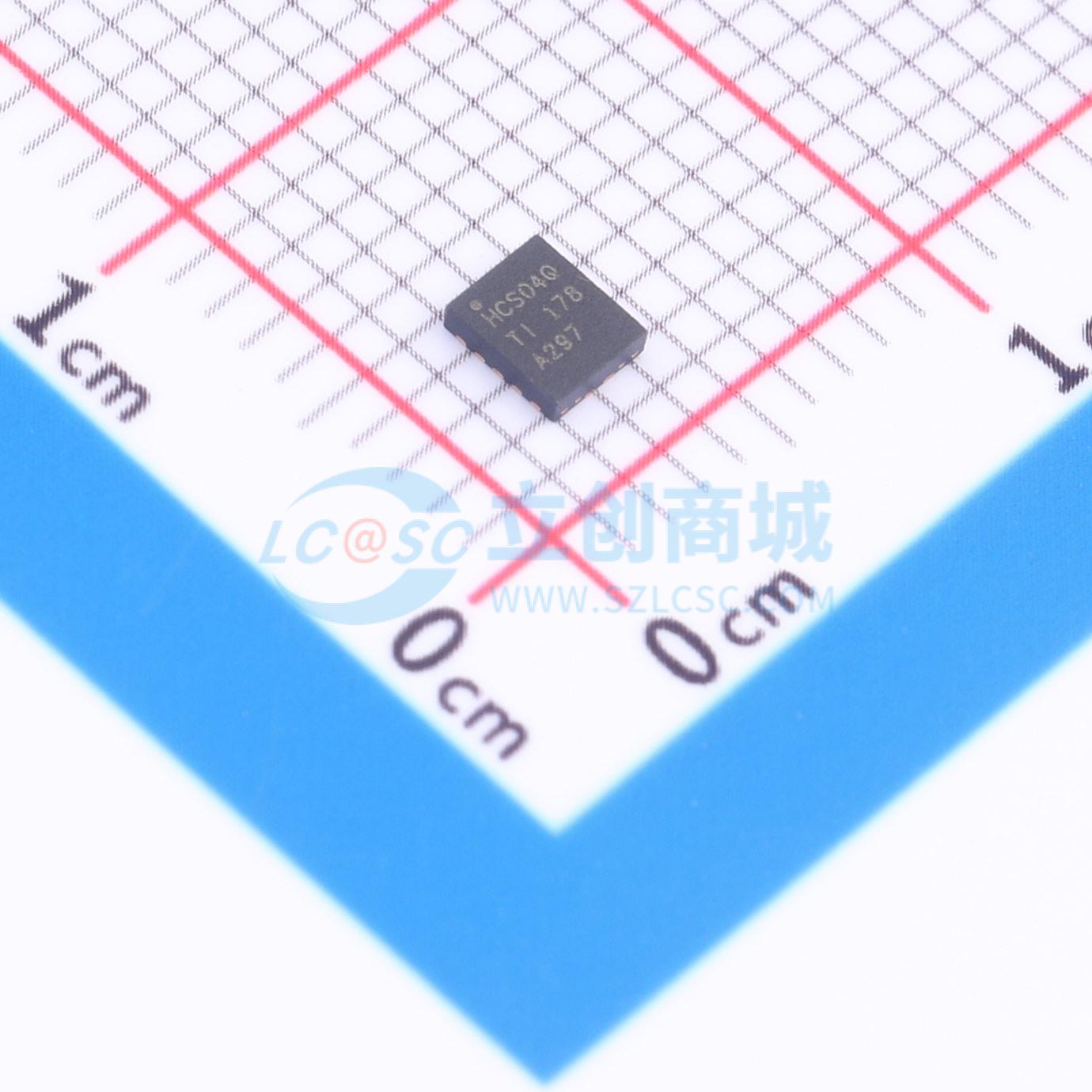

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS04QBQARQ1
SN74HCS04QBQARQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS04-Q1 具有施密特触发输入的汽车类 6 通道、2V 至 6V 低功耗反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS04QBQARQ1
- 商品编号
- C3272945
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 100nA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 5ns@6V,50pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能 | |
| 输出类型 | 推挽式 |
商品概述
此器件包含六个具有施密特触发输入的独立逆变器。每个逻辑门以正逻辑执行布尔函数 Y = A（上划线）。
应用领域
- 同步反相时钟输入
- 对开关进行去抖
- 对数字信号进行反相
