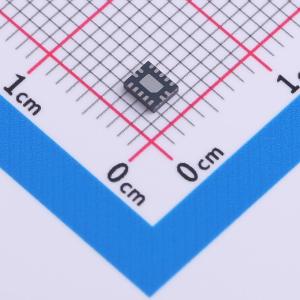

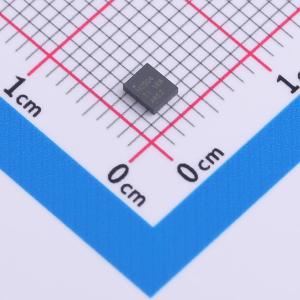

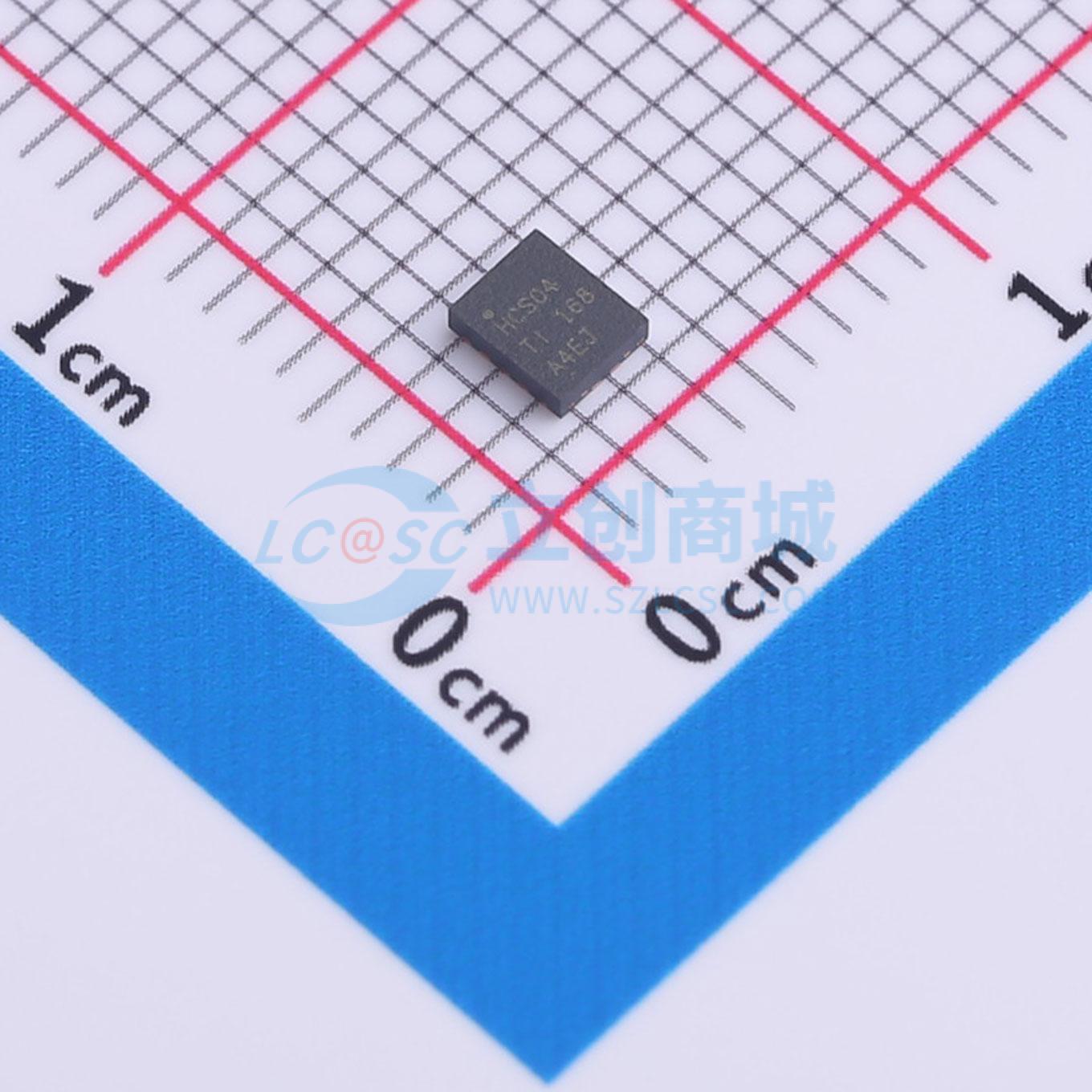

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS04BQAR
具有施密特触发输入的六路逆变器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCS04 具有施密特触发输入的六反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS04BQAR
- 商品编号
- C3272946
- 商品封装
- WQFN-14(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 100nA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 输出高电平(VOH) | 5.4V；4V | |
| 低电平范围(VOL) | 300mV；330mV | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
此器件包含六个具有施密特触发输入的独立逆变器。每个逻辑门以正逻辑执行布尔函数 Y=A¯。
商品特性
- 宽工作电压范围：2V 至 6V
- 施密特触发输入可实现慢速或高噪声输入信号
- 低功耗
- ICC 典型值为 100nA
- 输入泄漏电流典型值为 ±100nA
- 电压为 6V 时，输出驱动为 ±7.8mA
- 工作环境温度范围： -40℃ 至 +125℃ ，TA
应用领域
- 同步反相时钟输入
- 对开关进行去抖
- 对数字信号进行反相
