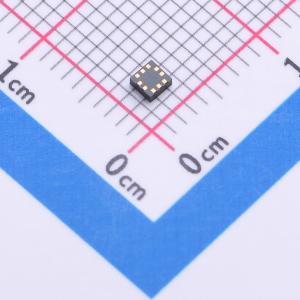

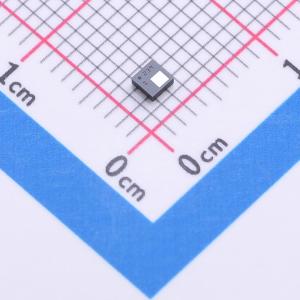

温馨提醒：图片仅供参考，商品以实物为准
ILPS22QSTR
双满量程绝对数字输出气压计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双满量程（1260 hPa和4060 hPa）绝对数字输出气压计，内嵌Qvar静电传感器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ILPS22QSTR
- 商品编号
- C3253713
- 商品封装
- HLGA-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压力传感器 | |
| 压力范围 | 26Kpa~4.06bar | |
| 工作电压 | 1.7V~3.6V | |
| 待机电流 | 3.6uA | |
| 接口类型 | SPI；I2C | |
| 模组 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 绝对精度 | 50pa | |
| 相对精度 | 1.5pa | |
| 功能特性 | 集成ADC与数字接口；片内温度补偿；片内校准与非易失存储；片内温度输出；集成信号放大器 | |
| 温度偏移系数(TCO) | 0.45pa/K | |
| 响应时间 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
ILPS22QS是一款超紧凑压阻式压力传感器，可作为数字输出气压计，支持用户可选的双满量程，最高达4060hPa。该设备具有超低压力噪声和极低功耗，工作温度范围为-40℃至+105℃。ILPS22QS包含传感元件和IC接口，IC接口通过I²C、MIPI I3C或SPI接口将传感元件的信号传输至应用端，同时支持1.2V数字接口。检测压力的传感元件由采用专用工艺制造的悬浮膜组成。ILPS22QS嵌入了模拟集线器传感功能，能够连接模拟输入并将其转换为数字信号用于嵌入式处理。此外，可启用嵌入式Qvar（电荷变化检测）通道，用于漏水检测、轻触、双击、长按及左右滑动等应用场景的传感。ILPS22QS采用全模带孔LGA封装（HLGA），封装上的孔允许外部压力到达传感元件。
商品特性
- 可选双满量程压力范围：模式1为260~1260hPa，模式2为260~4060hPa
- 电流消耗低至1.8μA
- 压力精度：0.5hPa
- 低压传感器噪声：0.34Pa
- 高性能TCO：0.45Pa/℃
- 嵌入式温度补偿
- 扩展温度范围：-40至+105℃
- 24位压力数据输出
- ODR范围：1Hz至200Hz
- 支持SPI、I²C或MIPI I3C接口
- 支持1.08V数字接口
- 嵌入式FIFO
- 嵌入式模拟集线器，用于处理模拟输入数据
- 嵌入式Qvar，用于检测电荷变化
- 中断功能：数据就绪、FIFO标志、压力阈值
- 供电电压：1.7至3.6V
- 高冲击承受能力：22000g
- 小巧纤薄的封装
- ECOPACK无铅兼容
应用领域
- 工业应用
- 燃气和水表计量
- 气象站设备
- 户外设备的高度计和气压计
- 智能过滤器
- 呼吸机和CPAP设备
- 人员跌倒检测
