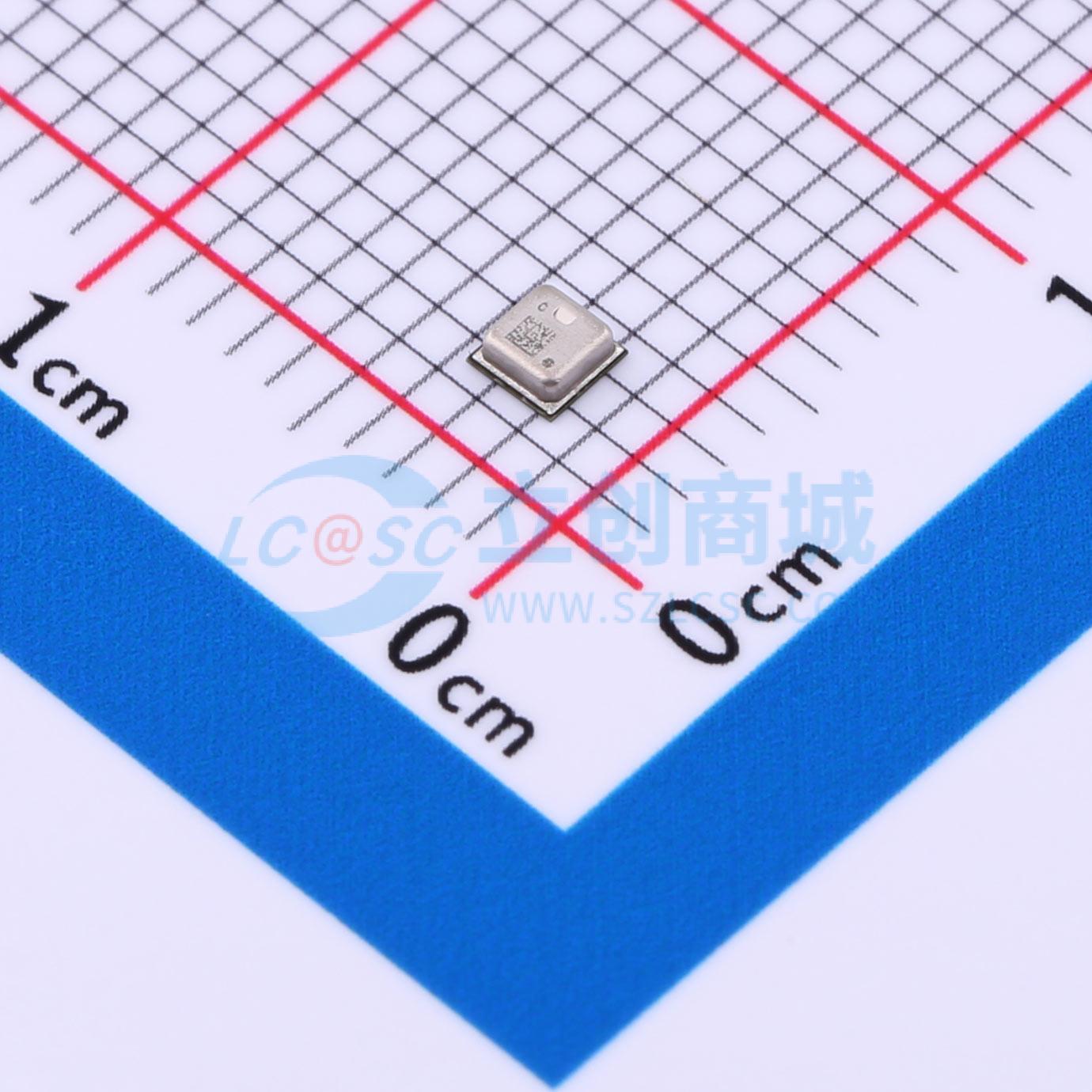

温馨提醒：图片仅供参考，商品以实物为准
SPL07-003
小型化数字气压传感器，集压力与温度传感功能，低功耗，带FIFO，支持I2C和SPI接口，无铅无卤且符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Goertek(歌尔)
- 商品型号
- SPL07-003
- 商品编号
- C3253727
- 商品封装
- SMD-10P
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压力传感器 | |
| 压力范围 | 30Kpa~1.1bar | |
| 工作电压 | 1.7V~3.6V | |
| 待机电流 | 500nA | |
| 接口类型 | I2C；SPI | |
| 模组 | - |
| 属性 | 参数值 | |
|---|---|---|
| 绝对精度 | 0.3hpa | |
| 相对精度 | 0.03hpa | |
| 功能特性 | 待机模式；集成ADC与数字接口；片内温度输出 | |
| 温度偏移系数(TCO) | 0.5pa/K | |
| 响应时间 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
SPL07 - 003是一款小型化数字气压传感器，具有高精度和低电流消耗的特点。它既是压力传感器，也是温度传感器。压力传感器元件基于电容传感原理，可在温度变化时保证高精度。小封装使其非常适合移动应用和可穿戴设备。其内部信号处理器将压力和温度传感器元件的输出转换为24位结果。每个压力传感器都经过单独校准并包含校准系数，这些系数用于将测量结果转换为真实的压力和温度值。该传感器有一个FIFO，可存储最新的32次测量结果，使用FIFO可使主机处理器在两次读数之间更长时间处于睡眠模式，从而降低系统总体功耗。传感器测量值和校准系数可通过串行I2C或SPI接口获取。
商品特性
- 压力范围：300 ... 1100hPa（相对于海平面+9000m ... -500m）
- 温度范围：-40 ... +85℃
- 供电电压：1.7 ... 3.6V（VDD），1.08 ... 3.6V（VDDIO）
- 封装：带金属盖的LGA封装
- 小尺寸：2.0mm × 2.0mm；超薄：0.76mm
- 相对精度：典型值±0.03hPa，相当于±0.25m
- 绝对精度：典型值±0.3hPa（300 ... 1100hPa）
- 温度精度：典型值±1℃
- 压力温度灵敏度：典型值0.5Pa/K
- 测量时间：低精度模式下为3.6ms
- 平均电流消耗：压力测量时为1.7μA，1Hz采样率、1倍过采样率下温度测量时为1.5μA，待机时为0.5μA
- I2C和SPI接口，内置24位ADC
- FIFO：存储最新的32次压力或温度测量结果
- 无铅、无卤且符合RoHS标准
- MSL1
应用领域
- 增强GPS导航（航位推算、坡度检测等）
- 室内外导航
- 休闲和体育
- 天气预报
- 垂直速度指示（上升/下降速度）
