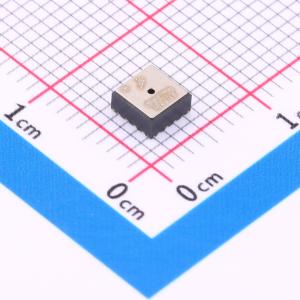

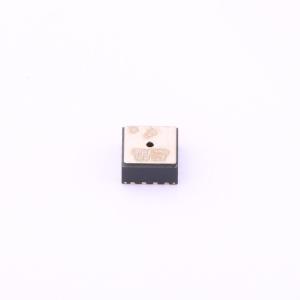

温馨提醒：图片仅供参考，商品以实物为准

FXPS7115DS4T1

数字式绝对压力传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: FXPS7115D4高性能、高精度气压绝对压力（BAP）传感器由一个紧凑的电容式微机电系统（MEMS）器件和一个数字集成电路（IC）组成，可提供完全校准的数字输出。该传感器基于恩智浦（NXP）的高精度电容式压力单元技术。其架构采用冗余压力传感器，进一步提升了质量
品牌名称: NXP(恩智浦)
商品型号: FXPS7115DS4T1
商品编号: C3253716
商品封装: HQFN-16(4x4)
包装方式: 编带
商品毛重: 3.29克(g)

商品参数

	属性	参数值
	绝对精度	-
	相对精度	-
	功能特性	片内温度输出；集成ADC与数字接口；片内温度补偿；片内自诊断
	温度偏移系数(TCO)	-
	响应时间	-
	工作温度	-40℃~+130℃

商品概述

FXPS7115D4是一款高性能高精度大气压力传感器，由紧凑的电容式微机电系统MEMS器件搭配数字集成电路组成，可输出经过完全校准的数字输出。采用高精度电容压力单元技术，架构搭载冗余压力转换器提升品质，可输出高精度的压力和温度读数，支持串行外设接口SPI或I²C接口输出，具备按需数字自检功能，可针对数字集成电路和MEMS转换器进行自检。产品压力工作范围为40kPa~115kPa，工作温度范围为-40℃~130℃，符合限制有害物质RoHS要求，采用AEC-Q100合规设计，具备高精度、可靠性能与高介质电阻率，封装为HQFN，尺寸为4mm×4mm×1.98mm，适合小型PCB集成。

商品特性

压力测量范围：40kPa~115kPa
工作温度范围：-40℃~130℃
集成压力转换器与数字信号处理器DSP
具备数字自检功能，可验证传感器与信号通路功能，包含压力共模验证、启动数字自检等多种自检模式
支持I²C兼容串行接口，支持从机模式工作，兼容标准模式、快速模式、快速增强模式
支持32位SPI兼容串行接口，支持传感器数据传输命令
输出包含12位压力数据、8位温度数据、2位基本状态字段、2位详细状态字段
支持3位、4位或8位可配置CRC校验
内置带抗混叠滤波器的电容电压转换器
内置西格玛德尔塔ADC加sinc滤波器
压力可配置800Hz或1000Hz低通滤波器
采用无铅16引脚HQFN封装，封装尺寸为4mm×4mm×1.98mm
内置出厂校准的振荡器
内置电压调节电路，集成欠压监测功能，电压低于阈值时终止通信，电压恢复后自动恢复工作

应用领域

汽车领域：发动机管理数字压力检测、小型发动机控制
工业领域：压缩空气检测、生产线控制、气体计量、气象站
医疗消费领域：血压监测仪、配药系统、白色家电

	属性	参数值
	商品目录	压力传感器
	压力范围	40Kpa~1.15bar
	工作电压	3.1V~5.25V
	待机电流	-
	接口类型	SPI
	模组	否
