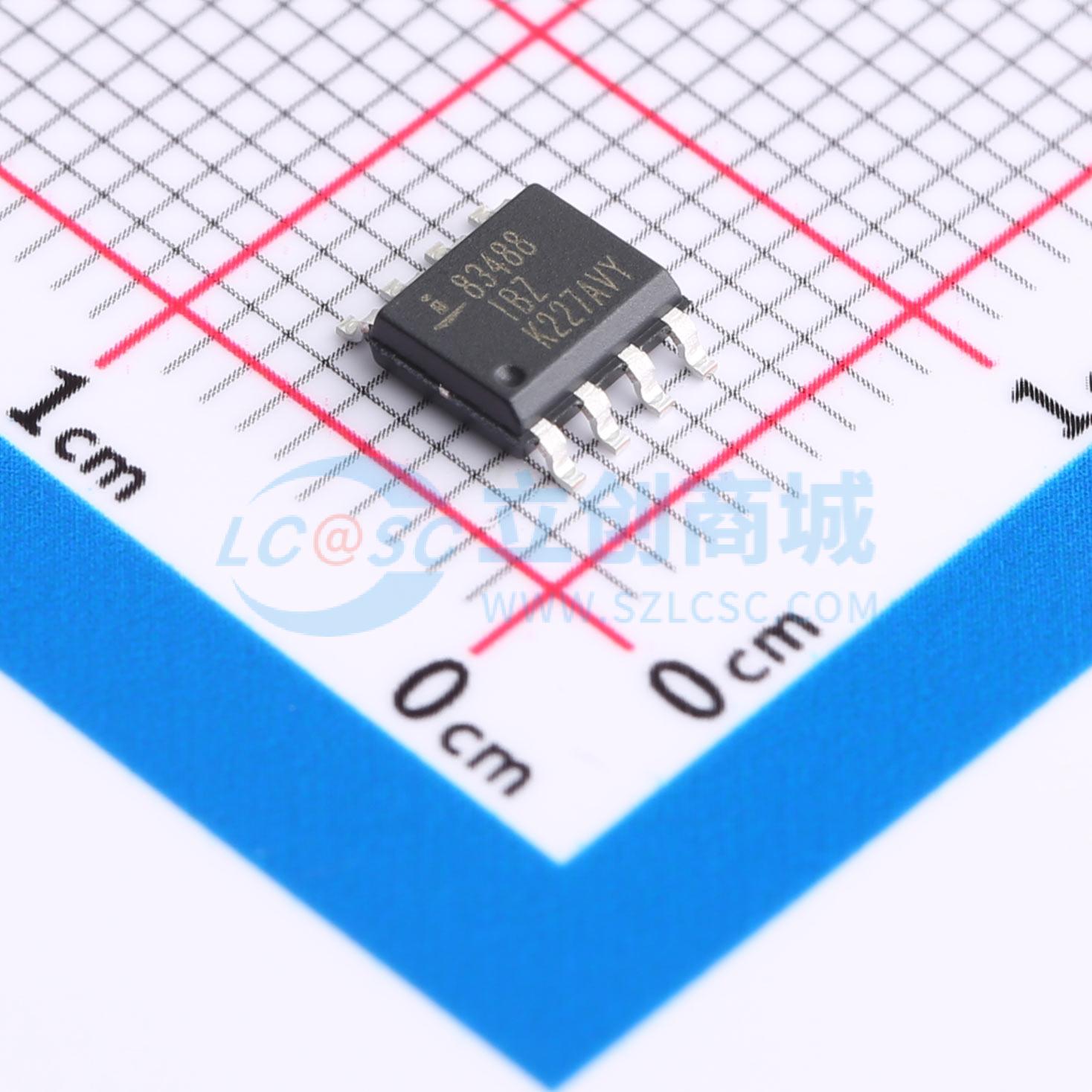

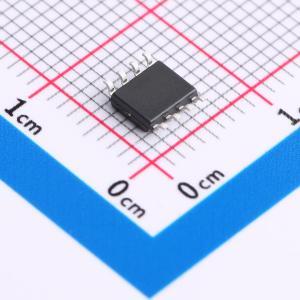

温馨提醒：图片仅供参考，商品以实物为准
ISL83488IBZ-T
ISL83488IBZ-T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL83488IBZ-T
- 商品编号
- C3235301
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 650uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热关断保护；过流保护 |
商品概述
该系列器件是采用BiCMOS工艺、3.3V供电的单收发器，符合RS-485和RS-422平衡通信标准。该系列产品专为具有10%容差的电源（3V至3.6V）而设计。ISL83483和ISL83488采用压摆率受限的驱动器，可减少电磁干扰，并最大限度地减少来自未正确端接的传输线或多点、多分支应用中未端接支线的信号反射。使用具有更高压摆率的ISL83485、ISL83490或ISL83491可实现高达10Mbps的数据速率。逻辑输入（例如DI和DE）可接受超过5.5V的信号，使其与5V逻辑家族兼容。接收器输入端采用“开路失效防护”设计，确保当接收器输入端悬空时输出逻辑高电平。所有器件对RS-485总线呈现“单单元负载”，允许网络上最多连接32个收发器。驱动器输出端具有短路保护功能，即使电压超过电源电压。此外，片内热关断电路在功耗过大时禁用驱动器输出以防止损坏。ISL83488、ISL83490和ISL83491配置用于全双工（独立的接收器输入和驱动器输出引脚）应用。ISL83488和ISL83490采用节省空间的8引脚封装，适用于不需要接收器和驱动器输出禁用功能的应用（例如点对点通信和RS-422）。半双工配置的器件（ISL83483、ISL83485）将接收器输入和驱动器输出复用，以在8引脚封装中提供具有接收器和驱动器禁用功能的收发器。
商品特性
- 采用单路+3.3V电源供电（容差10%）
- 可与5V逻辑互操作
- 高数据速率，高达10Mbps
- 单单元负载允许总线上最多连接32个器件
- 压摆率受限版本，用于高达250kbps的无差错数据传输（ISL83483、ISL83488）
- 低电流关断模式（ISL83483、ISL83485、ISL83491），电流为15nA
- -7V至+12V的共模输入电压范围
- 三态接收器和驱动器输出（ISL83488、ISL83490除外）
- 10ns传播延迟，1ns偏斜（ISL83485、ISL83490、ISL83491）
- 全双工和半双工引脚排列
- 电流限制和热关断功能，用于驱动器过载保护
- 无铅（符合RoHS标准）
应用领域
- 工厂自动化
- 安全网络
- 建筑环境控制系统
- 工业/过程控制网络
- 电平转换器（例如，RS-232至RS-422）
