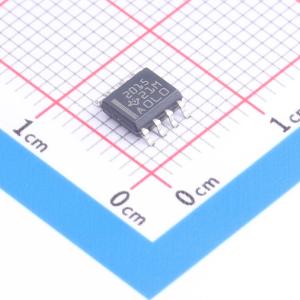

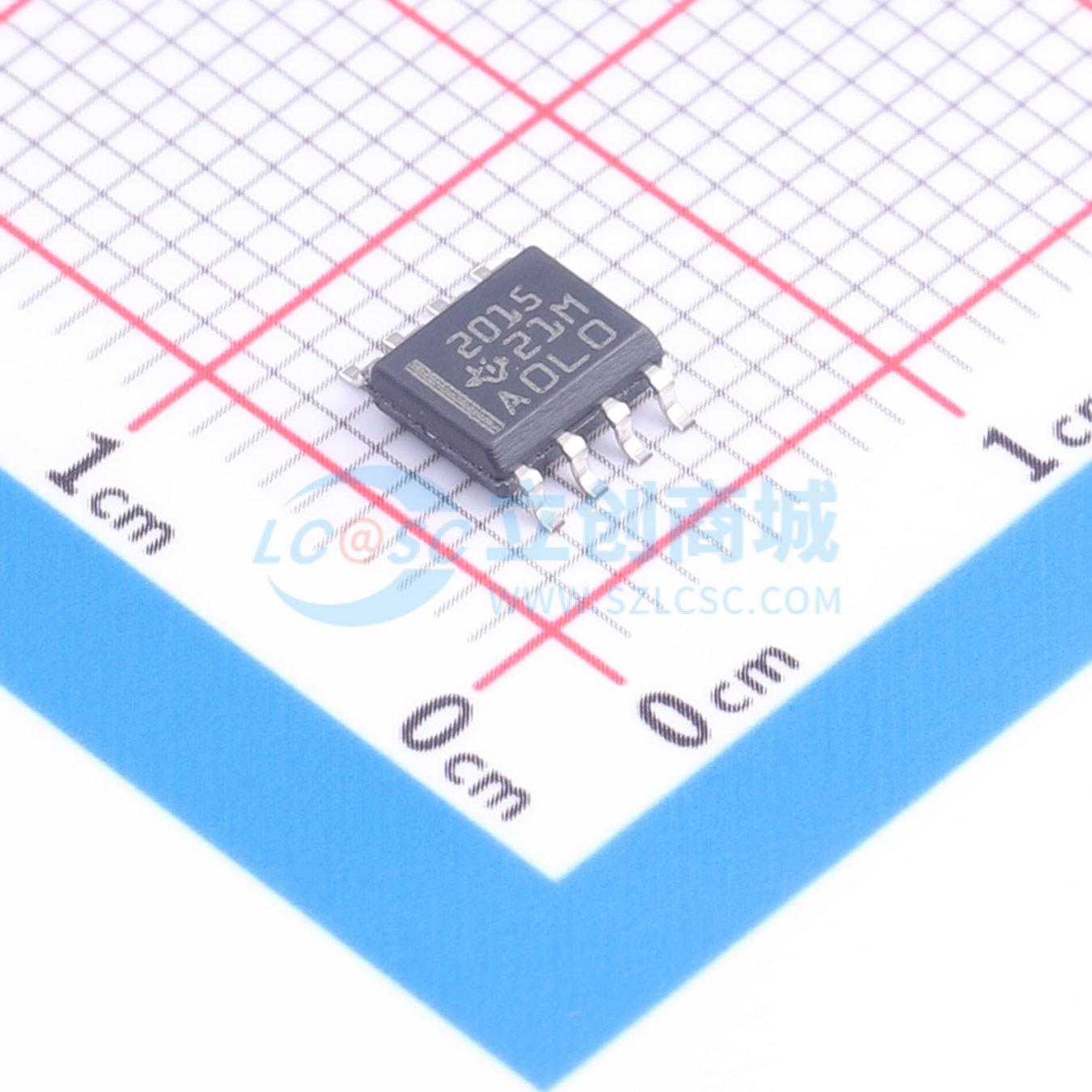

TPS2015DR

TPS2014和TPS2015电源分配开关适用于可能遇到重容性负载和短路的应用场景。高端开关采用95 mΩ的n沟道MOSFET。该开关由一个逻辑使能端控制，此使能端与3 V和5 V逻辑兼容。内部电荷泵为栅极驱动提供支持，该电荷泵旨在控制功率开关的上升时间和下降时间，以最大程度减少开关过程中的电流浪涌。电荷泵无需外部元件，且允许低至4 V的电源供电。 当输出负载超过电流限制阈值或出现短路时，TPS20xx会通过切换到恒流模式将输出电流限制在安全水平，同时过流逻辑输出置为低电平。持续的重过载和短路会增加开关的功耗，导致结温升高。该器件集成了热保护电路，当结温超过其热极限时，会关闭开关以防止损坏。此外，还设有欠压锁定功能，以确保开关在启动时处于关闭状态。 TPS2014和TPS2015仅在短路电流限制方面有所不同。TPS2014设计为在1.2 A负载时进行限流，而TPS2015则在2 A时进行限流。TPS20xx提供8引脚小外形集成电路（SOIC）和8引脚PDIP封装，工作结温范围为0℃至125℃。

• 提供节省空间的8引脚SOIC和8引脚PDIP封装
• 工作结温范围为0℃至125℃
• 输出12 kV、输入6 kV静电放电保护
• 符合UL认证（TPS2014） – 文件编号E169910
• 高端MOSFET开关最大阻值为95 mΩ（5 V输入）
• 短路保护和热保护
• 逻辑过流输出
• 工作范围为4 V至7 V
• 使能输入与3 V和5 V逻辑兼容
• 可控的上升和下降时间可限制电流浪涌并最大程度减少电磁干扰
• 欠压锁定确保开关在启动时处于关闭状态
• 最大待机电流为10 μA
