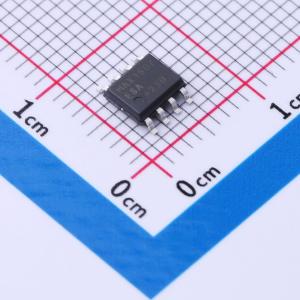

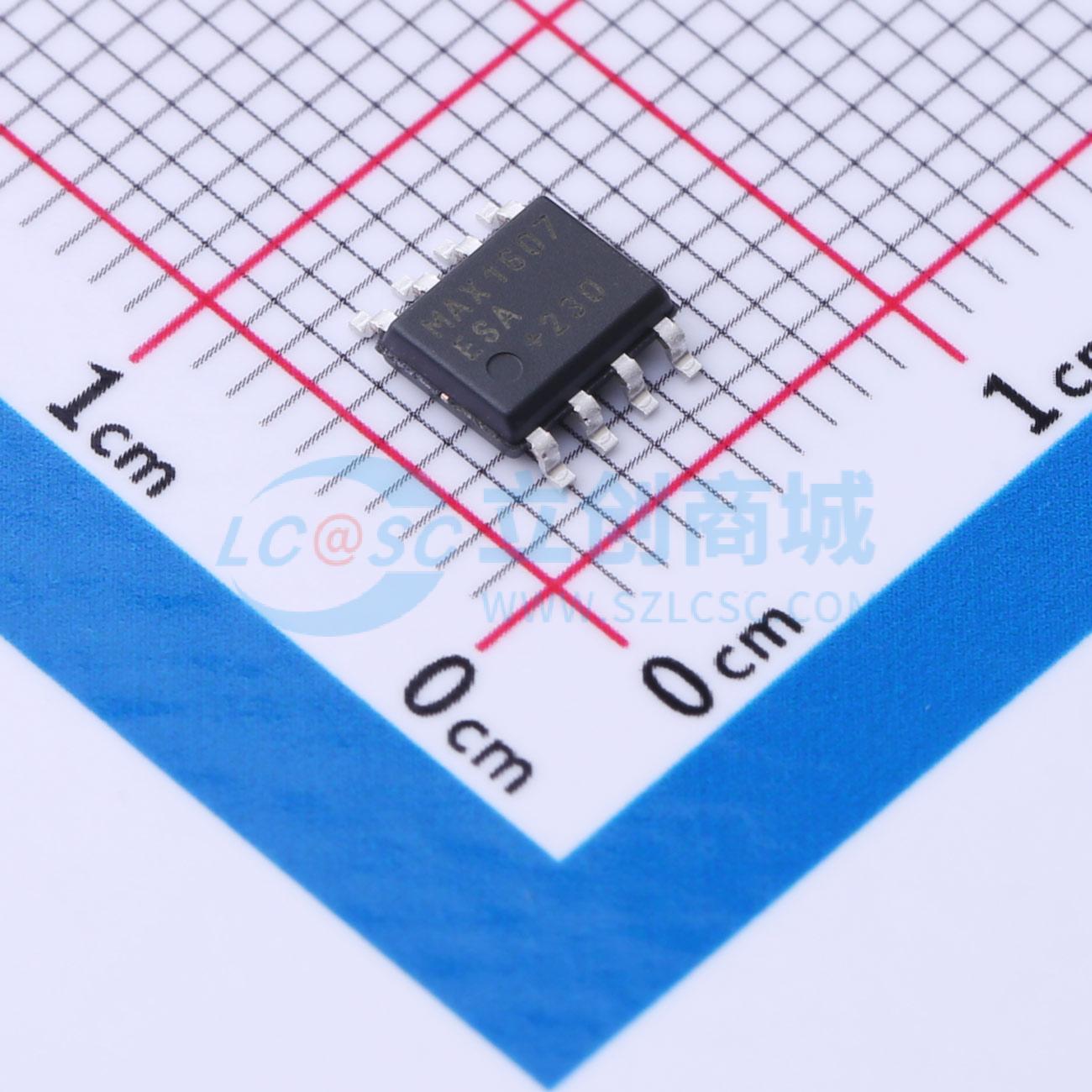

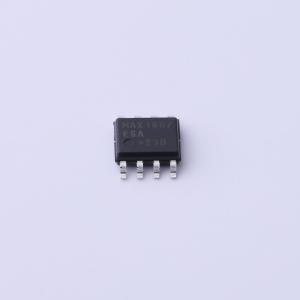

温馨提醒：图片仅供参考，商品以实物为准
MAX1607ESA+T
USB电流限制开关
- 描述
- USB限流开关，采用引脚兼容封装,单通道USB限流开关，带有故障屏蔽
- 商品型号
- MAX1607ESA+T
- 商品编号
- C3235376
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 700mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 60mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
MAX1607 是一款内置故障屏蔽功能的60mΩ限流开关。其精确预设的0.7A至1.0A电流限制使其非常适合USB应用。其低静态电源电流（14µA）和待机电流（1µA）在便携式应用中可节省电池电量。MAX1607的工作输入电压范围为+2.7V至+5.5V，因此既适用于3V系统也适用于5V系统。
过流信号（OC）会通知微处理器内部电流限制已达到。10ms的过流屏蔽功能可以忽略瞬时故障（例如热插拔到容性负载时引起的故障），从而防止向主机系统发送误报。此屏蔽功能还可以防止设备启动过程中发出OC信号。
MAX1607具有多种安全特性以确保USB端口受到保护。内置的热过载保护可限制功率耗散和结温。该设备还具有精确的内部限流电路，以防止输入电源过载。
MAX1607是德州仪器TPS2014、TPS2015和TPS2041的引脚兼容升级版，适用于USB应用。相同的芯片也可用于节省空间的10引脚µMAX封装（MAX1693），可用于下一代设计。MAX1694与MAX1693类似，但它内置了一个锁存器，在长时间短路条件下关闭电源开关。
MAX1607还提供10引脚TDFN封装（与德州仪器TPS2014、TPS2015和TPS2041不引脚兼容，适用于USB应用）。
µMAX是Maxim Integrated Products, Inc.的注册商标。
SO封装与TPS2014、TPS2015和TPS2041引脚兼容 精确的电流限制（最小0.7A，最大1.0A） 保证0.75A短路保护 10ms内部OC屏蔽超时 启动期间无过流（OC）信号 最大125mΩ高侧MOSFET 500mA连续电流 短路和热保护，带过流逻辑输出 1ms启动时间 欠压锁定 14µA静态电源电流 最大1µA待机电源电流 +2.78至+5.5V电源范围 UL认证编号E211935
