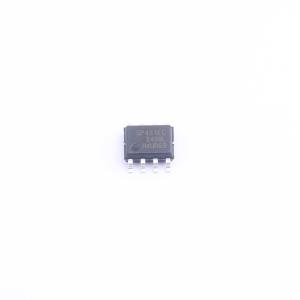

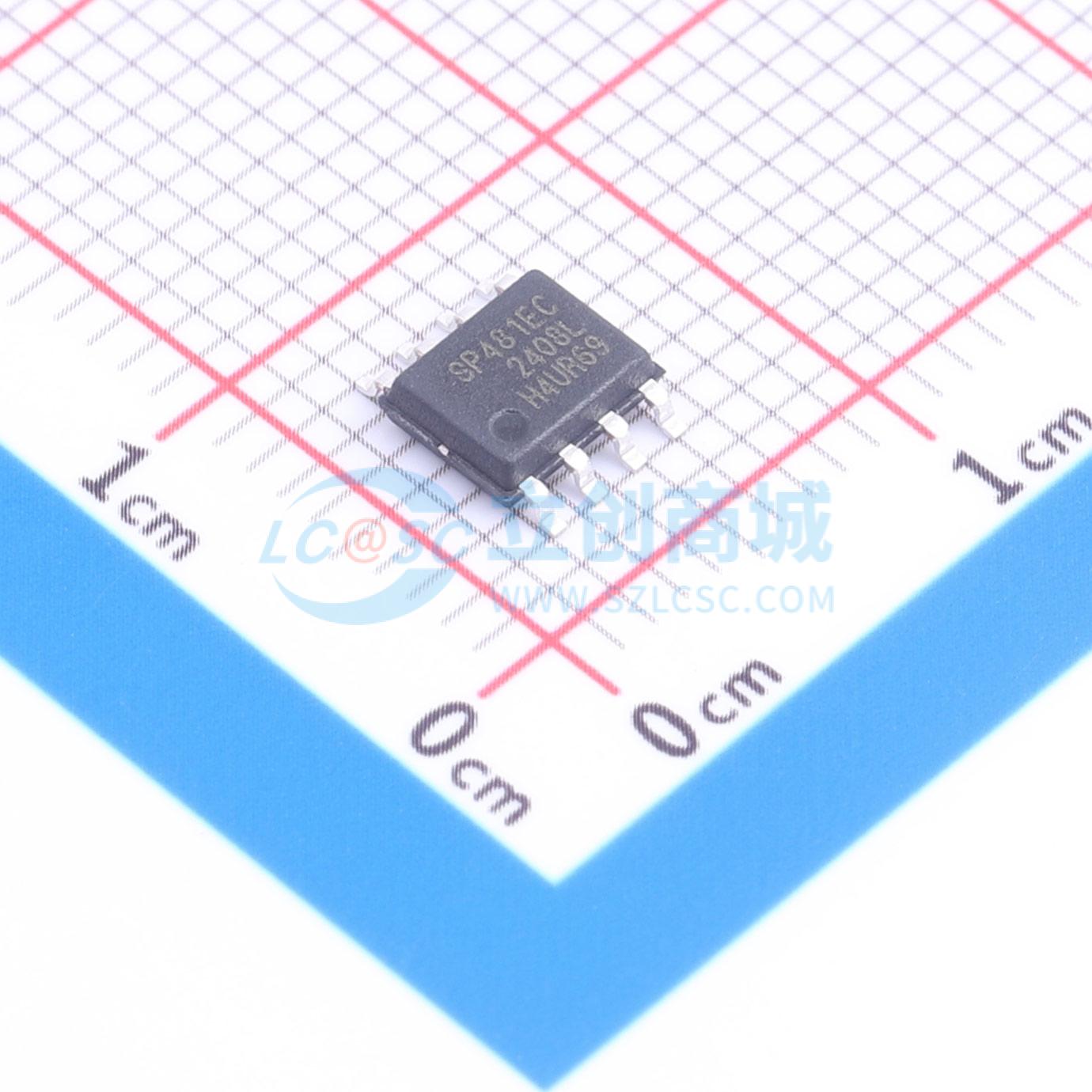

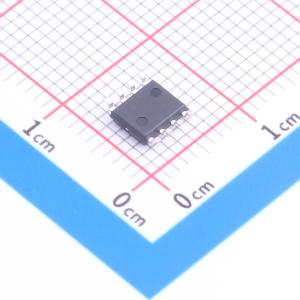

SP481ECN-L/TR

增强型低功耗半双工RS-485收发器

品牌名称MaxLinear(迈凌)
商品型号
SP481ECN-L/TR
商品编号
C3235328
商品封装
SOIC-8
包装方式
编带
商品毛重
1克(g)

商品参数

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器	1
	接收器	1

	属性	参数值
	电源电压	4.75V~5.25V
	数据速率	10Mbps
	工作温度	0℃~+70℃

详细信息
文档
硬件开发
参考设计

详细信息

描述

SP481E 和 SP485E 是一系列半双工收发器，它们满足RS-485和RS-422串行协议的要求，并且在ESD性能上有所增强。这些设备与MaxLinear的SP481和SP485以及流行的行业标准引脚兼容。得益于Maxlinear的BiCMOS设计，SP481E和SP485E能够在不牺牲性能的情况下实现低功耗操作。这些设备支持高达10Mbps的数据速率，并且SP481E还配备了低功耗关断模式。

产品特性：

工作电压：5V
采用BiCMOS技术实现低功耗
支持多点配置的驱动器/接收器使能控制
SP481E具有低功耗关断模式
增强的ESD规格：±15kV人体模型、±15kV IEC61000-4-2空气放电、±8kV IEC61000-4-2接触放电
提供符合RoHS标准的无铅封装

技术优势：

ESD耐受性得到了显著提高，对于人体模型和IEC61000-4-2空气放电方法均超过±15kV。
BiCMOS设计确保了低功耗操作的同时保持高性能。
兼容多种行业标准，便于替换现有设计中的其他品牌产品。

应用领域：

需要高ESD保护的工业通信应用
RS-485和RS-422网络中要求低功耗但同时需要稳定可靠性的场合
在环境条件苛刻或存在潜在静电风险的应用场景中使用

SP481E 和 SP485E引脚配置和功能
