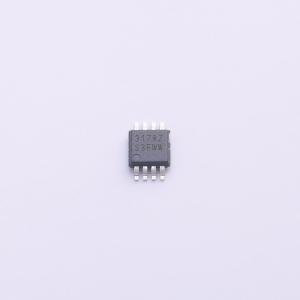

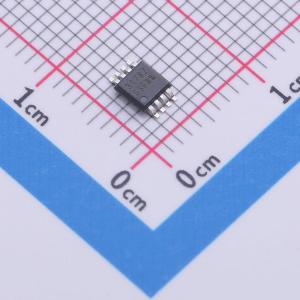

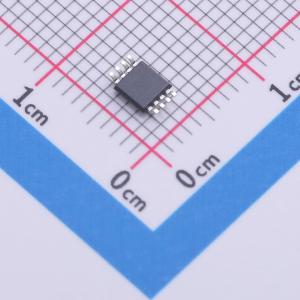

温馨提醒：图片仅供参考，商品以实物为准
ISL3178EIUZ-T
ISL3178EIUZ-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品为±15kV IEC61000 ESD保护、3.3V供电的单收发器，符合RS-485和RS-422平衡通信标准。其总线电流极低，呈现真正的“1/8单位负载”，允许网络上最多连接256个收发器而无需中继器。接收器输入采用“全故障保护”设计，热插拔电路确保电源稳定时Tx和Rx输出保持高阻抗状态。部分版本采用压摆率限制驱动器，可降低EMI并减少反射。有半双工和全双工引脚配置。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL3178EIUZ-T
- 商品编号
- C3231400
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 数据速率 | 20Mbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
Intersil ISL317XE系列是±15kV IEC61000 ESD保护、3.3V供电的单收发器，符合RS-485和RS-422标准的平衡通信要求。这些设备具有非常低的总线电流（+125mA/-100mA），因此它们对RS-485总线呈现真正的“1/8单位负载”。这允许在不违反RS-485规范的32单位负载最大限制的情况下，在网络上连接多达256个收发器，且无需使用中继器。例如，在远程公用事业仪表读取系统中，各个仪表读数通过RS-485网络路由到集中器，因此高允许节点数量减少了所需中继器的数量。
接收器输入采用了“全故障安全”设计，确保当Rx输入浮空、短路或终止但未驱动时，Rx输出为逻辑高电平。
热插拔电路确保在电源稳定期间Tx和Rx输出保持高阻状态。
ISL3170E至ISL3175E型号采用了限斜率驱动器，可减少电磁干扰，并最小化由于传输线路不当端接或多点应用中的未端接分支引起的反射。限斜率版本还包括接收器输入滤波，以增强在慢速输入信号存在下的抗噪性能。
ISL3170E、ISL3171E、ISL3173E、ISL3174E、ISL3176E、ISL3177E配置用于全双工（独立的Rx输入和Tx输出引脚）应用。半双工版本则复用Rx输入和Tx输出，允许在8引脚封装中实现带有输出禁用功能的收发器。
应用领域
- 自动化公用事业计量读取系统
- 高节点计数系统
- 现场总线网络
- 安防摄像头网络
- 建筑环境控制/照明系统
- 工业/过程控制系统
