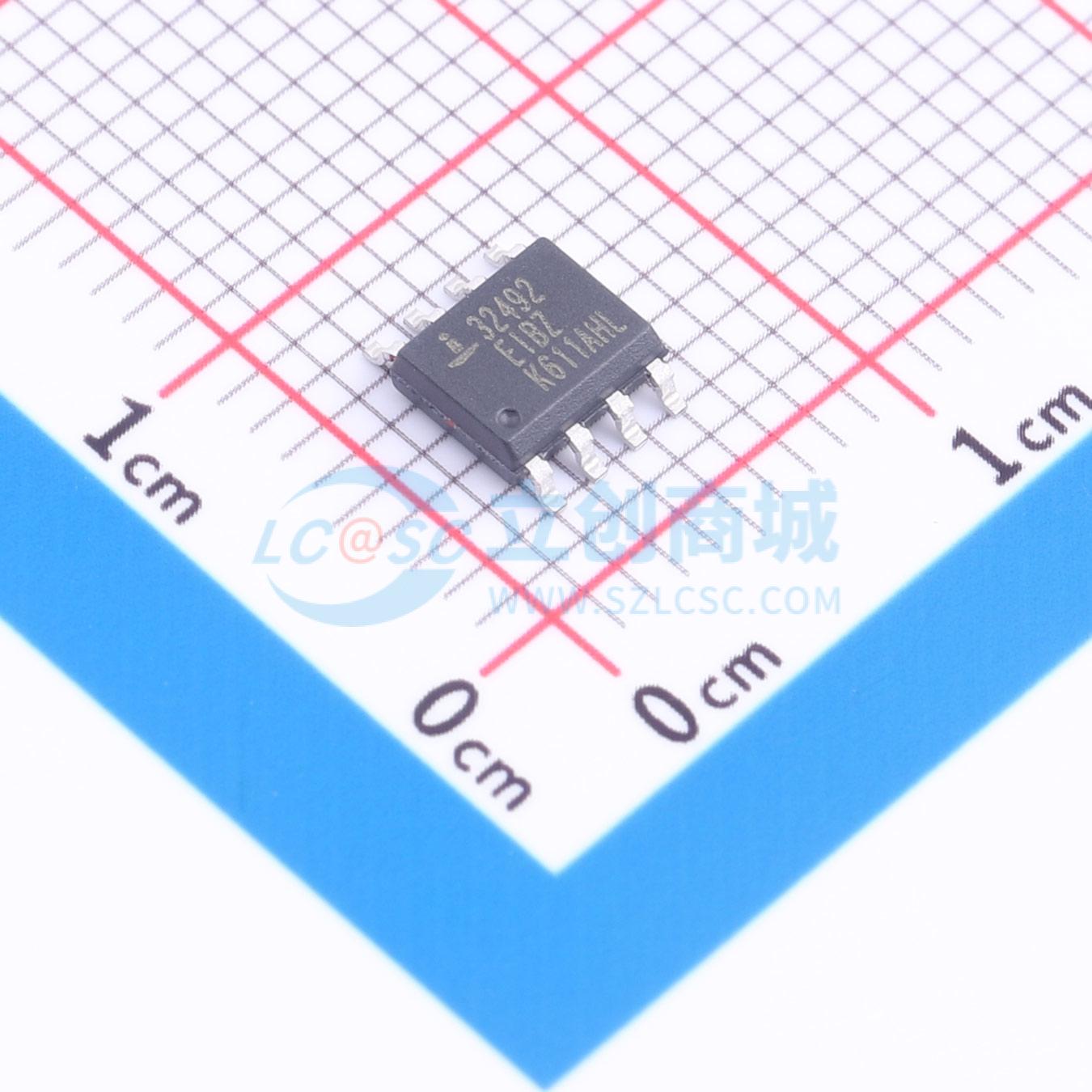

ISL32492EIBZ-T

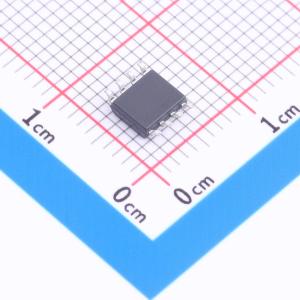

ISL32492EIBZ-T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL32492EIBZ-T
- 商品编号
- C3235125
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±16.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 2.3mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
ISL32490E、ISL32492E、ISL32493E、ISL32495E、ISL32496E 和 ISL32498E 是具备故障保护功能的 5V 差分收发器，符合 RS - 485 和 RS - 422 平衡通信标准。RS - 485 收发器引脚（驱动器输出和接收器输入）具有高达 ±60V 的故障保护，并且能防止 ±16.5kV ESD 冲击而不发生闩锁。此外，扩展的共模范围（CMR）允许这些收发器在共模电压高达 ±25V（是 RS - 485 要求的两倍以上）的环境中工作，使这个具备故障保护功能的 RS - 485 系列成为市场上最坚固的产品之一。发射器（Tx）在 RS - 485 指定的 54Ω 负载上可提供出色的 2.5V（典型值）差分输出电压。这比标准 RS - 485 集成电路具有更好的抗噪性，或者允许在星形网络拓扑中使用多达六个 120Ω 终端。接收器（Rx）输入采用全故障安全设计，确保在 Rx 输入浮空、短路或在已端接但无驱动（空闲）的总线上时，Rx 输出为逻辑高电平。Rx 输出具有高驱动电平；典型情况下，在 VOL = 1V 时为 15mA（适用于光耦合隔离应用）。提供半双工（Rx 输入和 Tx 输出复用）和全双工引脚配置。有关按设备编号列出的关键特性和配置，请参阅第 3 页的表 1。
商品特性
- 故障保护RS-485总线引脚，最高±60V
- 扩展共模范围 ±25V（超过RS-485要求范围的两倍）
- RS-485总线引脚上的±16.5kV HBM ESD保护
- 1/4单位负载，支持总线上的128个设备
- 高瞬态过压容差 ±80V
- 全故障安全（开路、短路、端接）RS-485接收器
- 高接收器输出低电平电流，适用于隔离设计中的光耦合器
- 热插拔电路；在上下电期间，发送器和接收器输出保持三态
- RS-485数据速率选择 250kbps至15Mbps
- 低静态电源电流 2.3mA
- 超低关机电源电流 10μA
应用领域
- 公用事业仪表/自动抄表系统
- 高节点数RS-485系统及基于PROFIBUS的现场总线网络和工厂自动化
- 安全摄像头网络
- 建筑照明和环境控制系统
- 工业/过程控制网络
