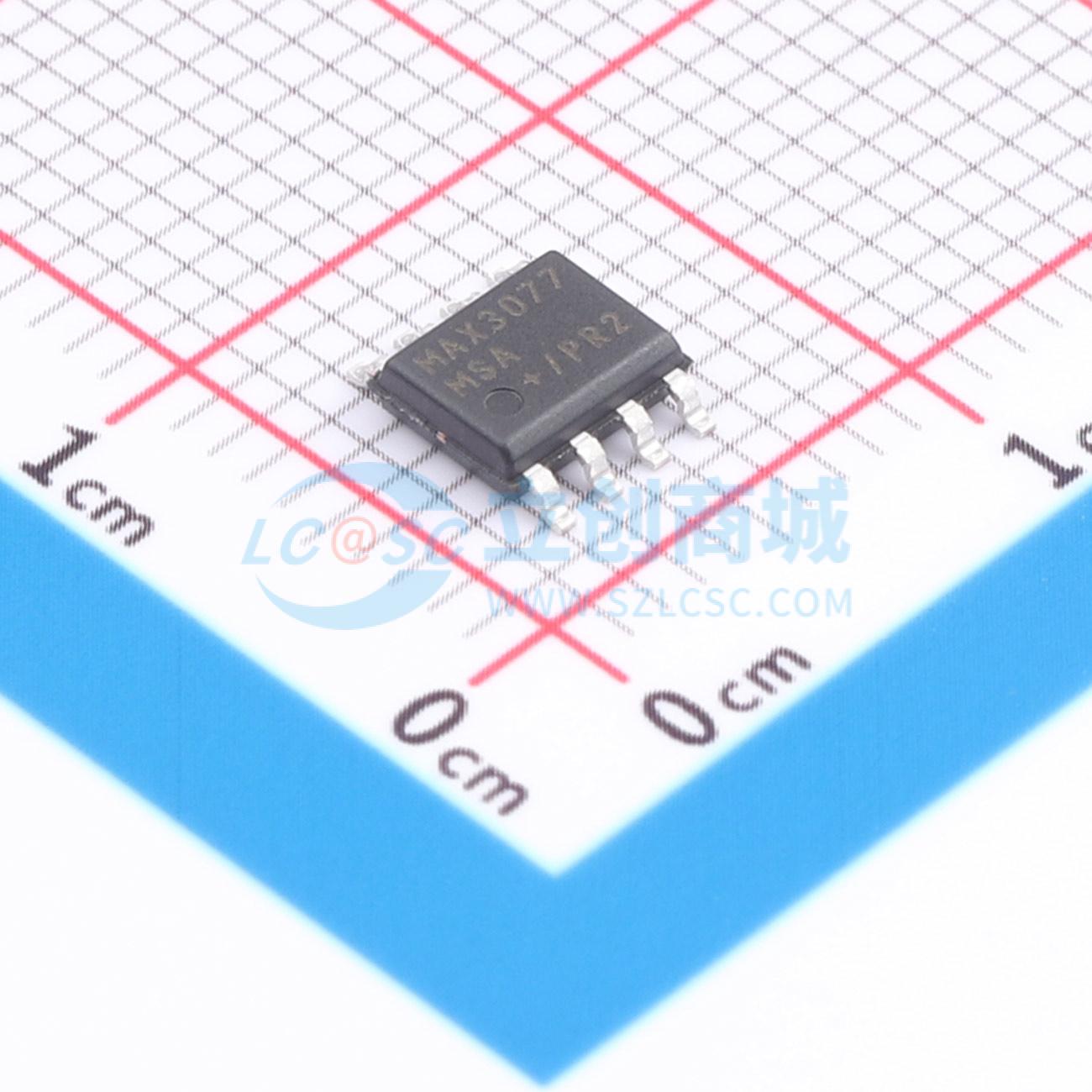

MAX3077EMSA/PR2+T

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: +3.3V、±15kVESD保护、失效保护、热插拔、RS-485/RS-422收发器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX3077EMSA/PR2+T
商品编号: C3235161
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.18克(g)

商品参数

商品概述

MAX3070E - MAX3079E是3.3V、±15kV ESD保护的RS - 485/RS - 422收发器，具有一个驱动器和一个接收器。这些器件包含故障安全电路，当接收器输入开路或短路时，可保证接收器输出逻辑高电平。如果终端总线上的所有发送器都被禁用（高阻抗），接收器将输出逻辑高电平。这些器件具备热插拔功能，可消除上电或热插拔期间总线上的错误转换。MAX3070E/MAX3071E/MAX3072E具有降低的压摆率驱动器，可最大程度减少EMI并减少因电缆端接不当引起的反射，允许高达250kbps的无差错数据传输。MAX3073E/MAX3074E/MAX3075E同样具有压摆率限制驱动器，但允许高达500kbps的传输速度。MAX3076E/MAX3077E/MAX3078E驱动器的压摆率不受限制，可实现高达16Mbps的传输速度。MAX3079E的压摆率可通过引脚选择250kbps、500kbps和16Mbps。MAX3072E/MAX3075E/MAX3078E适用于半双工通信，而MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E适用于全双工通信。MAX3079E可选择半双工或全双工操作，还可通过独立引脚对接收器和发送器输出相位进行独立编程。MAX3070E - MAX3079E收发器在空载或驱动器禁用且满载时，电源电流为800μA。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。

商品特性

I/O引脚具有±15kV人体模型ESD保护
在保持EIA/TIA - 485兼容性的同时具备真正的故障安全接收器
增强的压摆率限制功能有助于实现无差错数据传输（MAX3070E - MAX3075E/MAX3079E）
DE和RE上的热插拔输入结构
引脚可选全/半双工操作（MAX3079E）
相位控制可纠正双绞线反转（MAX3079E）
允许总线上最多连接256个收发器
采用行业标准SO和DIP封装
具有10μA关断电流模式以节省功耗（MAX3071E/MAX3074E/MAX3077E除外）

应用领域

照明系统
工业控制
电信
安全系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	16Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	1.5mA
	通讯模式	全双工
	功能特性	热关断保护；过流保护
