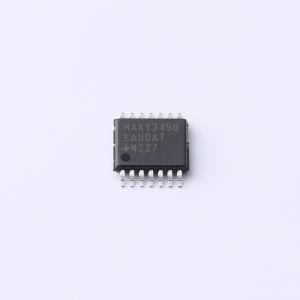

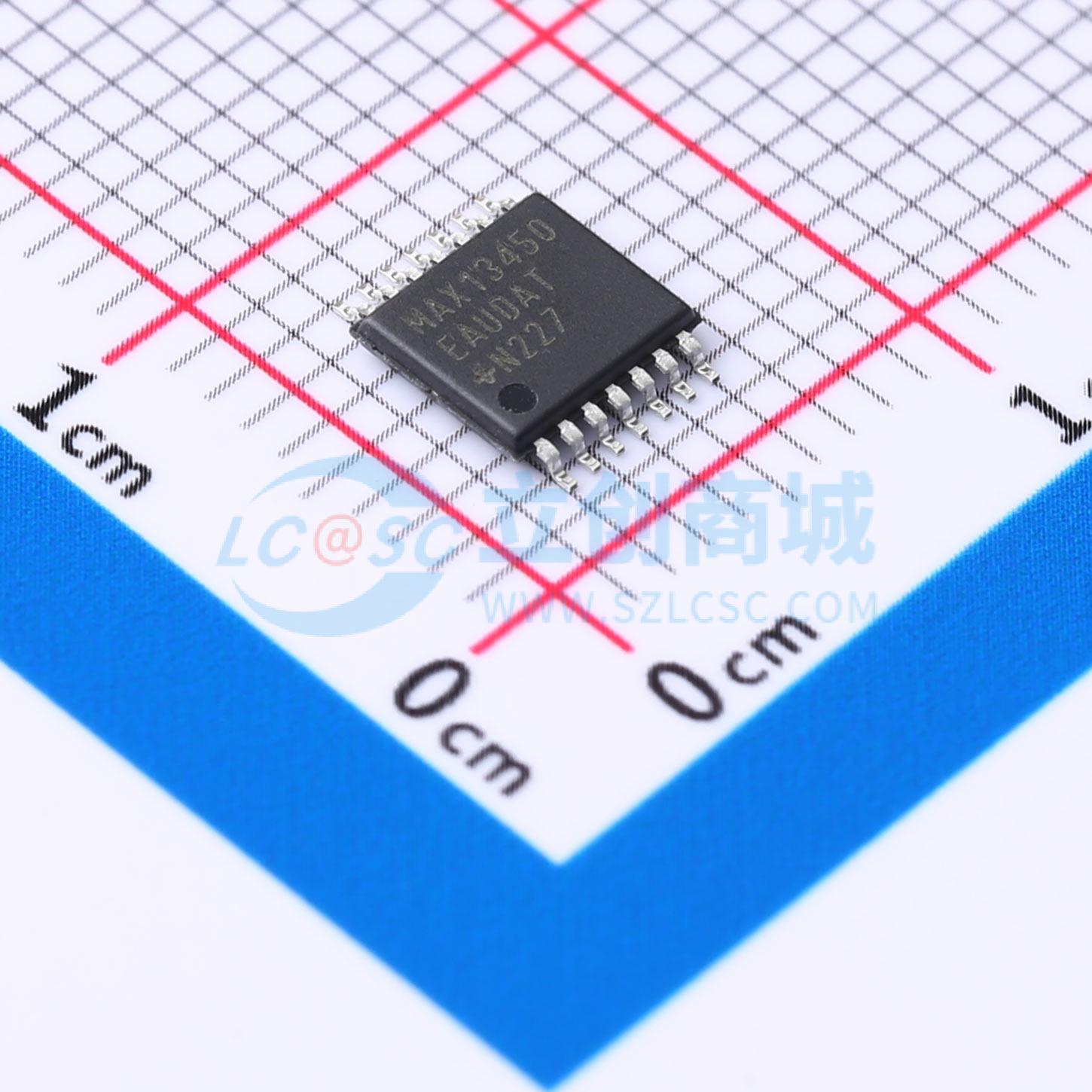

MAX13450EAUD+

MAX13450E/MAX13451E 是半双工和全双工 RS - 485/RS - 422 收发器。这些器件内置 100Ω 和 120Ω 终端电阻，电阻值可通过引脚选择。逻辑电源输入允许与低至 +1.8V 的逻辑电平接口。 MAX13450E/MAX13451E 的驱动器驱动能力强，可驱动低阻抗线路，适用于基于当今 100Ω 特性阻抗电缆的满载总线双端接情况。两款器件均支持对驱动器输出进行压摆率限制，以降低高达 500kbps 数据速率下的 EMI 和反射。 MAX13451E 具备故障报警指示输出，可向系统发出驱动器存在错误状况的信号。此外，MAX13451E 还具有逻辑反相功能，可在 A - B 信号意外接反时实现相位反转。 MAX13450E/MAX13451E 的接收器输入阻抗为 1/8 单位负载，允许总线上连接多达 256 个收发器。所有驱动器输出采用人体模型 (HBM) 可承受 ±30kV ESD 保护。 MAX13450E/MAX13451E 采用 14 引脚 TSSOP 封装，工作温度范围为汽车级的 - 40℃ 至 +125℃。

• 轻松配置 RS - 422 和 RS - 485 网络，最高数据速率达 20Mbps（最大值）
• 软件/引脚可选 100Ω/120Ω 终端电阻
• 集成式可切换电阻，无需外部电阻或 DIP 开关
• 驱动器可驱动 100Ω 双端接负载，支持 Cat - 5/Cat - 6 和 24 - AWG 电缆
• 引脚可选压摆率限制，可降低高达 500kbps 数据速率下的 EMI
• 1/8 单位负载，允许总线上连接多达 256 个收发器
• 专为恶劣环境设计
• 增强型 ESD 保护：人体模型 ±30kV；符合 IEC 61000 - 4 - 2 标准的 ±15kV 空气间隙放电；符合 IEC 61000 - 4 - 2 标准的 ±7kV 接触放电
• A、B 线极性反相功能（MAX13451E），可在接反时实现相位反转
• 热保护和过流保护
• 驱动器故障指示（MAX13451E）
• 故障安全接收器
• 工作温度范围： - 40℃ 至 +125℃
• 电源电压范围： +4.5V 至 +5.5V
• 集成式低压逻辑接口（低至 1.8V），可与小尺寸 ASIC 和 FPGA 接口

• 工业控制系统
• 便携式工业设备
• 电机控制
• 安全网络
• 医疗网络
