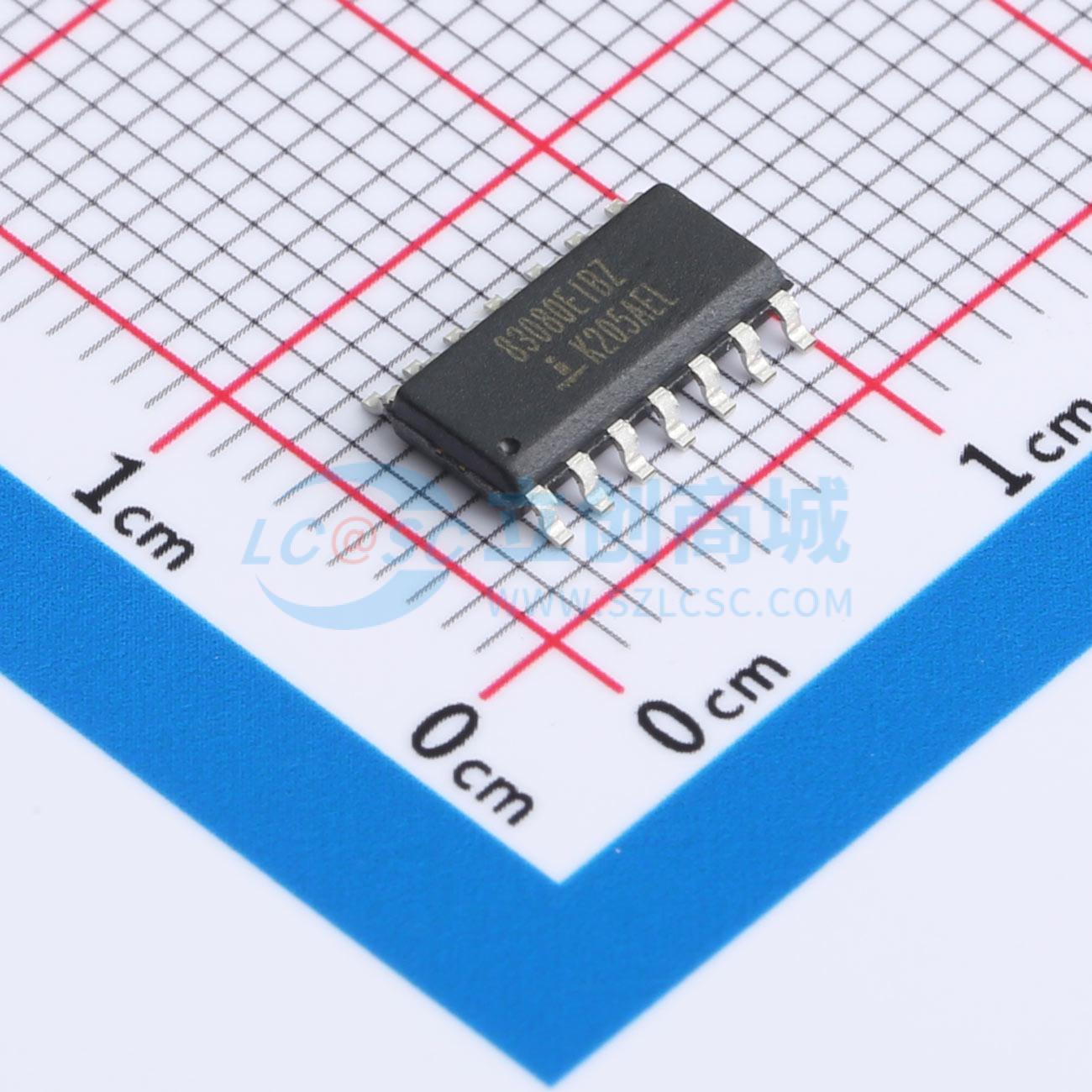

ISL83080EIBZ

ISL8308xE 是 BiCMOS、具备 ESD 保护、5V 供电的单收发器，符合 RS - 485 和 RS - 422 平衡通信标准。每个驱动器输出和接收器输入都能承受 ±15kV ESD 冲击而不发生闩锁，与竞品不同的是，该系列产品适用于公差为 10% 的电源（4.5V 至 5.5V）。 这些器件的总线电流极低（+125μA / - 75μA），因此它们对 RS - 485 总线呈现真正的“1/8 单位负载”。这使得网络上最多可连接 256 个收发器，而不会违反 RS - 485 规范中 32 单位负载的上限，且无需使用中继器。 接收器（Rx）输入采用“完全故障保护”设计，确保在 Rx 输入处于浮空、短路或端接但无驱动信号的情况下，Rx 输出为逻辑高电平。 ISL83080E、ISL83082E、ISL83083E、ISL83084E、ISL83085E 使用压摆率受限的驱动器，可降低 EMI，并最大程度减少因端接不当的传输线或多点应用中未端接分支引起的反射。压摆率受限版本还包括接收器输入滤波功能，以增强在缓慢输入信号存在时的抗噪能力。 热插拔电路确保在电源稳定之前，Tx 和 Rx 输出保持高阻抗状态，并且 Tx 输出具备完全的短路保护。 ISL83080E、ISL83083E、ISL83084E、ISL83086E 适用于全双工（独立的 Rx 输入和 Tx 输出引脚）应用。半双工版本对 Rx 输入和 Tx 输出进行复用，使 8 引脚封装的收发器具备输出禁用功能。

• 提供无铅产品（符合 RoHS 标准）
• RS - 485 I/O 引脚 ESD 保护：所有引脚均具备 ±15kV HBM 3 级 ESD 保护（HBM）；>7kV
• 微型 MSOP 封装节省 50% 的电路板空间
• 完全故障保护（开路、短路、端接和浮空）接收器
• 热插拔电路（ISL83080E、ISL83082E、ISL83083E、ISL83085E） - 上电/掉电期间 Tx 和 Rx 输出保持三态
• 真正的 1/8 单位负载允许总线上最多连接 256 个器件
• 适用于单一 5V、公差为 10% 的电源
• 高数据速率：高达 10Mbps
• 低静态电源电流：530μA；超低关断电源电流：70nA
• -7V 至 +12V 共模输入电压范围
• 半双工和全双工引脚配置
• 三态 Rx 和 Tx 输出（ISL83084E 除外）
• 驱动器具备限流和热关断功能，用于过载保护

• 自动公用事业抄表系统
• 高节点数系统
• 工厂自动化
• 现场总线网络
• 安全摄像头网络
• 建筑环境控制系统
• 工业/过程控制网络
